32. Прочность кладки при сжатии, растяжении, изгибе и срезе.
Ф
акторы
влияющие на прочность кладки:
1. Прочность каменного материала(Ri) ;
2. Прочность раствора (Rp , (R2)) ;
3. Вид каменного материала;
4. форма каменного материала;
5. Равность растворной постели.
Усилия, возникающие в кирпичной кладке Усилия, возникающие в кладке из бутового камня
Прочность кладки при сжатии. Деформативность кладки. Стадии обжатия.
При сжатии можно выделить следующие стадии напряженно деформированного состояния:
I Стадия: при малых нагрузках, когда σ < 0,5Ŕ, то кладка работает без видимых трещин и деформаций. (Ŕ – средняя прочность кладки).
II Стадия: при возрастании нагрузки появляются первые вертикальные трещины (0,5-0,7 Ŕ).
I
II
Стадия: Вертикальные трещины соединяются
и кладка образует несколько блоков
(предварительная стадия), (0,7-0,9 Ŕ).
IV Стадия: Аварийная стадия.
I
– по прочности; II
и III
– по образованию и раскрытию трещин.
Е
сли
целый блок, то коэффициент продольного
изгиба
зависит от .
Когда много столбиков:
П
рочность
кладки проверяют испытанием
стандартного образца
Прочность кладки при сжатии
,
где
Ku – конструктивный коэффициент для кладки;
R1 – прочность каменного материала.
Если столб по ГОСТ, то
Ku = 0,5-0,6 – для кирпича (правильной формы);
Ku = 0,15-0,25 – для бутовой кладки.
Ku зависит от:
- формы материала;
- прочности раствора (R2).

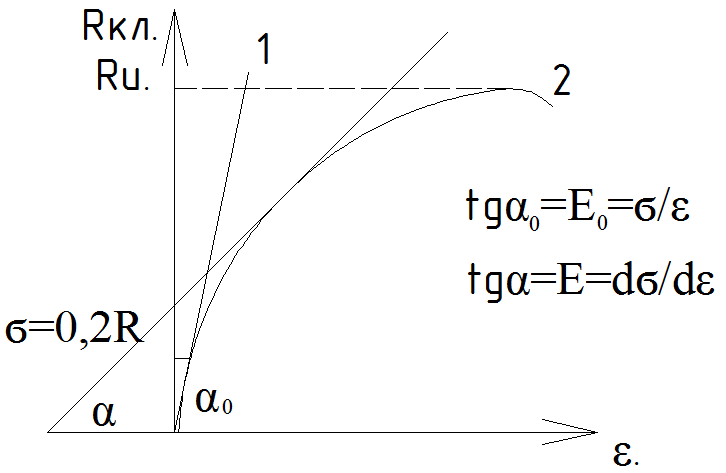

Д
иаграмма
деформации каменной кладки при сжатии
(σ от ɛ)
1 – мгновенно приложенные нагрузки
2 – длительно приложенные нагрузки.
При расчете длительно приложенных нагрузок E=0,8E0.
Предел прочности:
α
– упругая характеристика кладки.
-
П
РОЧНОСТЬ КЛАДКИ ПРИ РАСТЯЖЕНИИ.
S – прочность раствора.
R2 – расчетная прочность
раствора, [кгс].
На растяжение:
1.

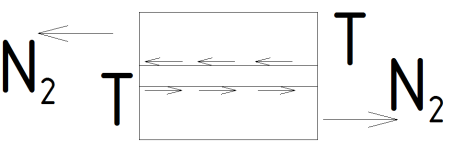

ПРОЧНОСТЬ КЛАДКИ ПРИ СРЕЗЕ
При срезе:
2.
В кладке:
Если N1, то [1]
Если N2, то [2]
а) – если прочность кирпича высокая;
Если кладка рядовая, то с=d.→ Ϭu=Т.
б) – если прочность кирпича низкая;
ПРОЧНОСТЬ ПРИ ИЗГИБЕ.
33. Метод расчета каменных конструкций по предельным состояниям.
Данный расчет соответствует ГОСТ «Расчет конструкций по предельным состояниям».
I группа предельных состояний – По несущей способности.
Конструкция должна удовлетворять
1. Прочность; 2. Устойчивость; 3. Выносливость;
4
.
Устойчивость положения (опрокидывание
и скольжение).
В целом внешняя сила N < F(Rн, 1/k, γc). F – сила воспринимаемая сечением.
R
– расчетное сопротивление кладки
Ru – предел прочности кладки (средняя прочность кладки при разрушении.)
k – коэффициент надежности по материалу (k=2 – для кирпича и камней правильной формы и высокой плотности; k=2,25 – для пористых, ячеистых бетонов).
γc – коэффициент условий работы, выбирается по СНиП.
-
Д
ля бетона:
Ru бет k=0,788.
От кубковой переходим к призматической
Д
ля кирпича:
R= 0,5Ru
