Пример определения расчетной нормы выработки и расценок при разработке грунта гидромониторно-грунтонасосными установками Исходные данные
Произвести разработку грунта гидромониторами в забое высотой 12 м при напорном гидротранспортировании пульпы передвижной головной (забойной) грунтонасосной установкой с дополнительным перекачиванием пульпы грунтонасосной установкой второго подъема. Укладка грунта производится в широкопрофильную земляную плотину при низкоопорном способе намыва с механизированным обвалованием.
Забой состоит из различных грунтов, залегающих в следующем порядке
Расположение слоев, залегающих в забое |
Мощность слоев, залегающих в забое, м |
Наименование грунтов |
Группа грунтов по табл. 17 Техн. ч. главы 2 |
Удельный расход воды по табл. 18 Техн. ч. главы 2 |
|
|
|
|
|
Верхний слой
|
2 |
Песок мелкий |
II |
4,9 |
Средний слой
|
3 |
Супесь средняя |
III |
5,7 |
Нижний слой
|
7 |
Глина тощая |
IV |
7,3 |
Засоренность забоя 7%. Длина водоводов 1,7 км. Длина пульпопроводов 1,9 км.
Гидромониторно-грунтонасосная установка состоит из головной (забойной) грунтонасосной установки с грунтовым насосом марки ГрУ 2000/63, одного гидромонитора с напором до 100 м и одной насосной станции, подобранных при рациональном сочетании по производительности в зависимости от подачи грунтового насоса. Кроме того, в комплекс включена перекачивающая грунтонасосная установка второго подъема с грунтовым насосом ГрУ 2000/63.
Диаметры насадков и потребная величина напора выбраны соответственно характеру разрабатываемых грунтов.
Расчет исходной нормы
§ Е2-2-7 при разработке грунта гидромониторами с напорным гидротранспортированием пульпы предусмотрены следующие Н.выр. в м3 грунта за 8,2 ч на 100 м3/ч расхода грунтового насоса по воде:
для грунта II группы ................125 м3
" " III " .................108 м3
" " IV " ................. 85 м3

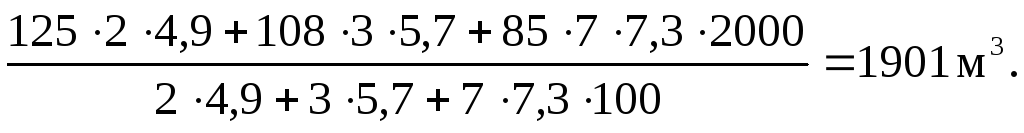

Средневзвешенная сменная норма выработки для грунтового насоса марки ГрУ 2000/63 производительностью по пульпе 2000 м3 в соответствии с условиями, указанными в исходных данных, и мощностью слоев грунтов, слагающих забой, будет равна:
Подбор поправочных коэффициентов к исходной норме выработки
На засоренность забоя корнями деревьев и камнями, осложняющими разработку забоя, в соответствии с п.10 Техн. ч. главы 2 необходимо применять к Н.выр. коэффициент 0,91 (ТЧ-34).
При работе головной землесосной установки с перекачивающей землесосной установкой второго подъема в соответствии с п.1 Техн. ч. разд. 1 Н.выр. умножаются на коэффициент 0,95 (ТЧ-1).
Итоговый поправочный коэффициент составит:
0,91·0,95=0,865.
