Глава 5. Сооружение водозаборных и водосбросных систем

§ Е2-2-18. Устройство водозабора

Состав работы

1. Подъем на готовые опоры горизонтальной трубы. 2. Подъем и присоединение к горизонтальной трубе вертикальной трубы с коленом и всасом с постановкой прокладки во фланцевом соединении.

Состав звена

Монтажник трубопроводов 5 разр.	- 1
" " 4 разр.	- 1
" " 3 разр.	- 2
" " 2 разр.	- 1

Нормы времени и расценки на 1 водозабор

Диаметр труб, мм	Толщина стенок труб, мм	Н.вр.	Расц.	№
200-250	4-6	5,3	3-96	1
300-350	4-6	7,9	5-91	2
400-450	6-8	12,5	9-35	3
	9-10	16,5	12-34	4
500	6-8	18,5	13-84	5
	10-11	25	18-70	6

§ Е2-2-19. Устройство водосбросных колодцев (рис. 6-9)

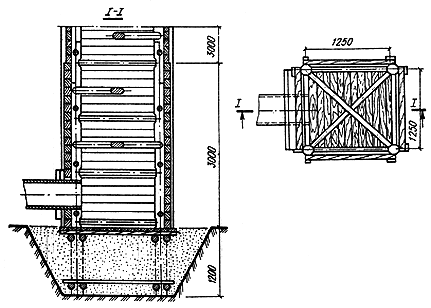

Рис. 6. Односекционный деревянный водосбросной колодец с трубчатым стояком высотой св. 6 м

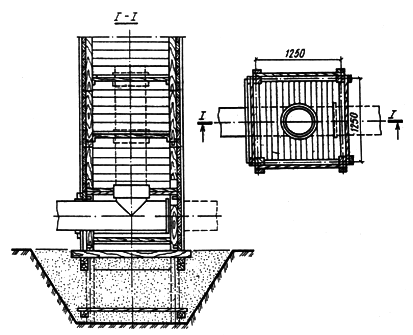

Рис. 7. Односекционный деревянный водосбросной колодец высотой до 6 м

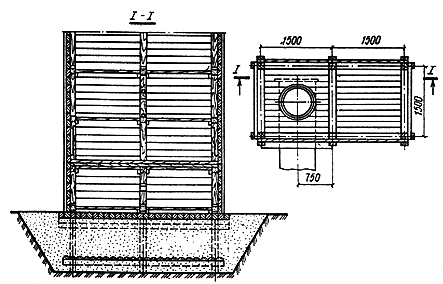

Рис. 8. Двухсекционный деревянный водосбросной колодец с трубчатым стояком высотой св. 6 м

Рис. 9. Двухсекционный деревянный водосбросной колодец высотой до 6 м

Состав работ

А. При устройстве основания колодца

1. Заготовка стоек, деталей обвязки, прижимных брусьев и досок настила пола. 2. Установка стоек в подготовленные ямы и закапывание их с выверкой вертикального положения. 3. Раскрепление стоек обвязкой. 4. Настилка пола и крепление его к обвязке прижимными брусьями.

Б. При устройстве ствола колодца

1. Заготовка деталей колодца (шандор, распорных и прижимных брусьев и, при необходимости, стоек). 2. Наращивание и крепление стоек. 3. Установка распорных и прижимных брусьев. 4. Обшивка каркаса колодца на высоту, соответствующую уровню воды в прудке. 5. Устройство отверстия в стенке колодца для трубы водоспуска.

В. При устройстве трубчатого водоспуска

1. Установка стальной трубы длиной до 7 м в готовое отверстие колодца. 2. Заготовка зажимов из брусьев. 3. Закрепление трубы зажимами и стальными болтами. 4. Конопатка и осмолка места соединения трубы с колодцем.
