Состав работы
1. Разметка на трубе гнезда для патрубка. 2. Обрубка, опиловка и оправка фасок гнезда и конца патрубка. 3. Установка и закрепление патрубка длиной до 250 мм. 4. Закрепление заглушки на фланце патрубка.
Нормы времени и расценки на 1 выпуск
Состав звена монтажников трубопроводов |
Диаметр патрубка, мм |
||||
|
200 |
300 |
400 |
500 |
600 |
4 разр. - 1
3 " - 1 |
1,2 -------- 0-89,4 |
2,1 ------- 1-56 |
3,2 --------- 2-38 |
4,7 ---------- 3-50 |
6,2 ---------- 4-62 |
|
а |
б |
в |
г |
д |
Примечание. Электросварочные работы нормируются по Сборнику Е22. Сварочные работы. Вып. 2. Трубопроводы.
§ Е2-2-13. Заготовка, установка и разборка типовых деревянных опор (рис. 1-5)

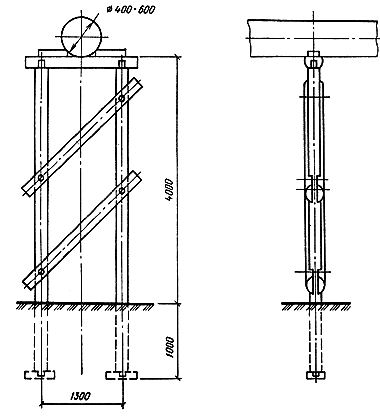

Рис. 1. Двухстоечная закопная опора высотой 4 м

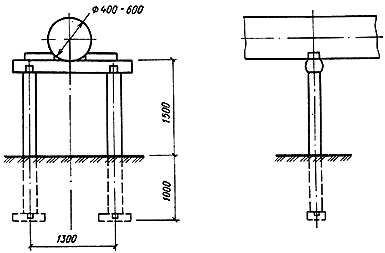

Рис. 2. Двухстоечная закопная опора высотой 1,5 м

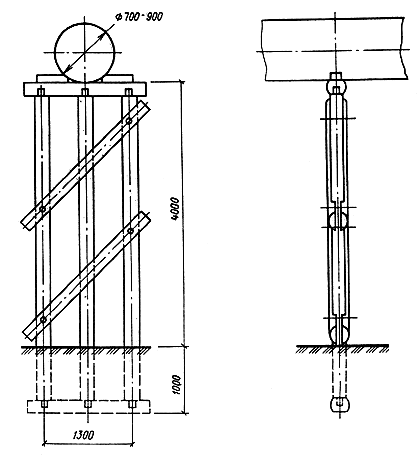

Рис. 3. Трехстоечная закопная опора высотой 4 м

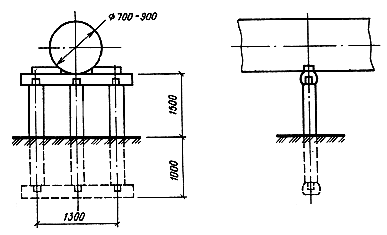

Рис. 4. Трехстоечная закопная опора высотой 1,5 м

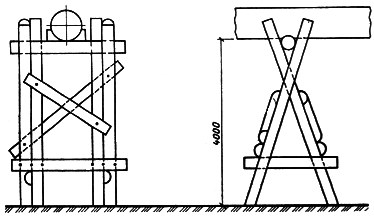

Рис. 5. Козловая опора
Состав работ
А. При заготовке и сборке опор
1. Заготовка деревянных деталей опор по заданным размерам. 2. Устройство необходимых врубок. 3. Сборка отдельных конструктивных элементов опор на земле с постановкой болтов, забивкой скоб и гвоздей.
Б. При установке опор
1. Зачистка дна ям под один уровень и укладка в них подкладок. 2. Установка собранных элементов опор. 3. Выверка опор по створу трассы и в перпендикулярном к ней направлении. 4. Засыпка ям с трамбованием грунта. 5. Постановка продольных схваток и окончательное закрепление опор. 6. Опилование голов забитых свай, подъем и установка насадок, а также поперечных и продольных схваток (для свайных опор).
Таблица 1
Состав звена
Плотники |
Наименование работ |
||||
|
заготовка и сборка опор высотой, м |
установка опор высотой, м |
|||
|
1,5 |
4 |
1,5 |
4 |
|
4 разр. |
- |
- |
1 |
1 |
|
3 " |
1 |
1 |
1 |
1 |
|
2 " |
1 |
2 |
1 |
2 |
Таблица 2
