44. Сети персонального радиовызова, назначение, структура сети пейджера

Пейджинговые системы связи используются для передачи коротких сообщений на абонентский терминал. Предусматривается алфавитно-цифровое сообщение, поэтому абонентские терминалы очень маленькие. Для работы используется очень ограниченный частотный ресурс. Система обладает низкой оперативностью, передаваемые сообщения выстраиваются в очередь. Это самая дешевая связь. Она включает в себя одну БС большой мощности, охватывающую территорию радиусом до 100 км. Каждый абонент имеет свой индивидуальный номер. Абоненты могут объединяться в группы.

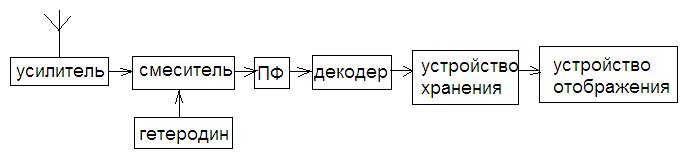

Структура пейджера:

Кроме указанных блоков еще присутствует блок управления, влияющий на работу всех блоков схемы. Технические характеристики пейджеров практически сходны. В некоторых пейджерах для большей чувствительности используется двойное преобразование частоты. В различных странах для пейджинговых систем выделяются разные полосы частот, поэтому «чужие» пейджеры хуже работают. Большинство пейджеров имеют экономичный режим работы, для этого перед передачей сообщения передается достаточно длинная преамбула.

45. Сети персонального радиовызова, назначение, услуги.

Пейджинговые системы связи используются для передачи коротких сообщений на абонентский терминал. Предусматривается алфавитно-цифровое сообщение, поэтому абонентские терминалы очень маленькие. Для работы используется очень ограниченный частотный ресурс. Система обладает низкой оперативностью, передаваемые сообщения выстраиваются в очередь. Это самая дешевая связь. Она включает в себя одну БС большой мощности, охватывающую территорию радиусом до 100 км. Каждый абонент имеет свой индивидуальный номер. Абоненты могут объединяться в группы.

Набор услуг, которые предоставляют пейджинговые компании:

- справочная служба; - средства отправки сообщений; - виртуальный пейджер; - средства охранной, аварийной и другой сигнализации; - роуминг; - подсистема оператора;

- средства расчетов за услуги.

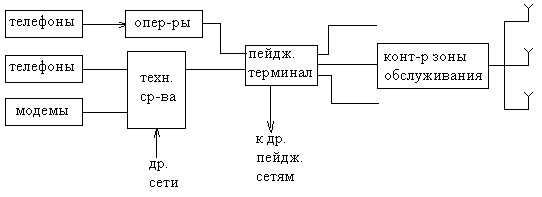

Структура сети:

Описание работы:

Информация может приходить в виде голосовых сообщений через телефоны стационарной и мобильной связи. Такие сообщения принимаются операторами и вводятся в пейджинговый терминал. Сообщения также могут поступать уже набранные из тел сетей, если телефоны имеют средства текстового набора. Они могут набираться на компьютерах и передаваться через модемы, через другие сети передачи данных. Такие сообщения обрабатываются техническими средствами. Пейджинговый терминал ведет очередь сообщений, осуществляет их кодирование, добавляет адресную информацию и передает одновременно на котроллеры зоны обслуживания очередное сообщение.

Котроллеры зоны обслуживания управляют передающими устройствами. Сообщения модулируются, усиливаются и передаются в эфир.

Пейджинговый терминал может быть связан с другими пейджинговыми терминалами в рамках городских или национальных сетей.

46. Сети персональной спутниковой связи. Космический сегмент.

Эти системы рассматриваются для создания непрерывной мобильной связи на территориях, где развертывание других систем мобильной связи нецелесообразно или невозможно.

Классифицируется:

* по виду предоставляемых услуг: - передача речи; - передача данных;- определение местоположения.

* в зависимости от назначения:- военные; - государственные, гражданские, - коммерческие.

* по виду спутниковых группировок различают:

- низкоорбитальные (700-1500 км) LEO;

- среднеорбитальные (10000 км) MEO;

- геостационарные (40000 км) GEO.

Многие спутниковые системы используют частотные ресурсы в районе тысячи МГц близкие к сетям наземной мобильной связи. Международные организации выделили для спутниковых систем диапазоны:

L	1,452 – 1,500 ГГц (прямой) 1,61 – 1,71 ГГц (обратный)
S	1,93 – 2,7 ГГц
С	3,4 – 5,25 ГГц 5,725 – 7,05 ГГц
Ku	10,7 – 12,75 ГГц 12,75 – 14,8 ГГц
Ка	14,4 – 26,5 ГГц 27 – 50,2 ГГц
К	84 – 86 ГГц

Любая система космической связи состоит из космического сегмента, наземного сегмента и пользовательского сегмента:

Космический сегмент включает в себя несколько спутников – ретрансляторов, образующих космическую группировку. Как правило, спутники равномерно распределены по круговой орбите. В состав любого спутника входят: центральный управляющий элемент, часто включающий в себя коммутирующее устройство; радиоэлектронное оборудование бортового ретрансляционного комплекса; антенные системы; системы ориентации и стабилизации; двигательная установка; система электропитания (аккумулятор и солнечные батареи).

Высота орбиты выбирается исходя из многих факторов, основные из них:

- энергетические характеристики радиолинии;

- задержка при распространении радиоволн;

- размеры и расположение обслуживаемой территории.

В некоторые системы входят спутники, расположенные на разных орбитах под одинаковыми или разными углами к оси:

- исходя из требования соблюдения нужного угла к поверхности;

- исходя из способа организации связи и видов услуг.

Низкоорбитальные спутники двигаются со скоростью 7 км/с, таким образом, в область видимости каждый из них попадает на 8-14 мин., в зависимости от высоты орбиты. Для обеспечения непрерывного обслуживания нужны десятки таких спутников (60-80), последовательно меняющих друг друга. Они могут обслуживать относительно небольшую по ширине полосу территории. С увеличением высоты орбиты, зона видимости спутника увеличивается, абонент в зоне действия одного спутника находится дольше, то есть необходимое количество спутников уменьшается.

Для среднеорбитальных спутников количество составляет от 14 до 20. это снижает стоимость орбитальной группировки, но увеличивает стоимость и энергозатраты абонентской аппаратуры. Поэтому выбор орбиты - это всегда компромиссное решение.

Низкоорбитальные и среднеорбитальные спутники могут быть использованы для телефонной связи, так как время прохождения сигнала к спутнику и обратно от 100 до 300 мс.

Геостационарные спутники вращаются со скоростью вращения Земли, то есть расположены в одной точке над горизонтом, что облегчает направление на них сигнала. Каждый спутник способен обслужить огромную территорию. 3 геостационарных спутника покрывают около 95% территории Земли, но большое время распространения радиосигнала существенно ограничивает использование таких спутников для телефонных разговоров. Они используются для пейджинговых сообщений и передачи данных.

Часто спутники частично выполняют коммутацию сообщений у себя на борту, что существенно снижает трафик между отдельными частями системы. Трафик и управляющая информация может передаваться по цепочке от спутника к спутнику, что позволяет снизить количество наземных обслуживающих и шлюзовых станций.

47-48. Сети персональной спутниковой связи. Наземный сегмент.Пользовательский сегмент

Эти системы рассматриваются для создания непрерывной мобильной связи на территориях, где развертывание других систем мобильной связи нецелесообразно или невозможно.

Классифицируется:

* по виду предоставляемых услуг: - передача речи; - передача данных; - определение местоположения.

* в зависимости от назначения: - военные; - государственные; - гражданские; - коммерческие.

* по виду спутниковых группировок различают:

- низкоорбитальные (700-1500 км) LEO, - среднеорбитальные (10000 км) MEO; - геостационарные (40000 км)

Многие спутниковые системы используют частотные ресурсы в районе сотен МГц близкие к сетям наземной мобильной связи. Международные организации выделили для спутниковых систем диапазоны:

L	1,452 – 1,500 ГГц (прямой) 1,61 – 1,71 ГГц (обратный)
S	1,93 – 2,7 ГГц
С	3,4 – 5,25 ГГц 5,725 – 7,05 ГГц
Ku	10,7 – 12,75 ГГц 12,75 – 14,8 ГГц
Ка	14,4 – 26,5 ГГц 27 – 50,2 ГГц
К	84 – 86 ГГц

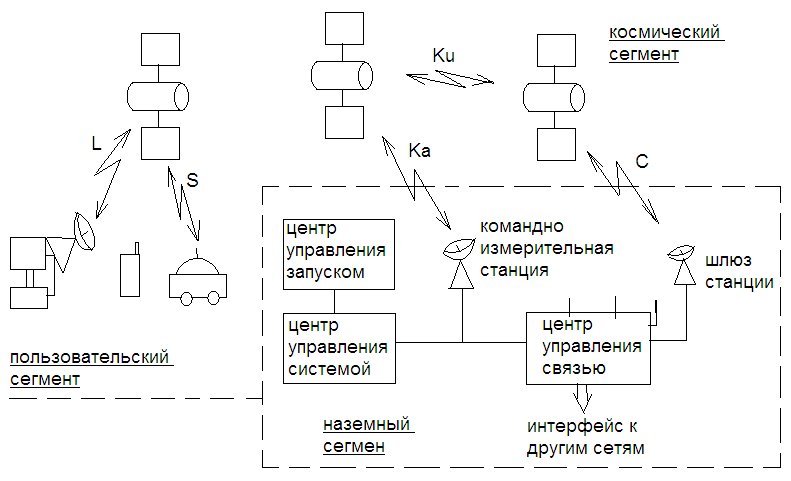

Любая система космической связи состоит из космического сегмента, наземного сегмента и пользовательского сегмента.

Наземный сегмент состоит из центра управления системой (ЦУС), центра запуска и центра управления связью и шлюзовых станций.

ЦУС следит за работоспособностью системы в целом, отслеживает местоположение космических аппаратов, проводит их синхронизацию и диагностику, для чего с космических аппаратов поступает телеметрическая информация. Центр выводит новые спутники и снимает отслужившие, управляет орбитами, обслуживает систему во внештатных ситуациях (как правило, отдельные части системы могут работать автономно, но в случае выхода из строя одного из спутников приходится применять экстренные меры по поддержанию непрерывной связи и тогда его функции перераспределяются между работающими спутниками). В этой внештатной ситуации осуществляется почти ручное управление системой. Передача служебной информации осуществляется через командно-измерительные станции.

Центр управления запуском осуществляет сборку ракетоносителя, установку на него полезного груза, осуществляет запуск ракеты и отслеживание ее на активной стадии полета.

Окончательный вывод на орбиту спутника осуществляет центр управления системой.

Центр управления связью планирует использование ресурсов спутников, координируя это центром управления системой, управляет и распределяет ресурсы шлюзовых станций, распределяет каналы, осуществляет коммутацию, обеспечивает связь с наземными системами.

Шлюзовые станции состоят из нескольких приемо-передающих комплексов (не менее 3). Каждый комплекс включает в себя параболическую направленную антенну. Использование нескольких приемо-передающих комплексов гарантирует непрерывность связи. Через шлюзовые станции идет довольно большой поток информации. Часто спутниковые системы используют распределенную коммутацию, тогда шлюзовая станция снабжается коммутирующим устройством, в том числе и с выходом на наземные сети.

Пользовательский сегмент включает в себя:

переносные абонентские спутниковые аппараты

автомобильные и стационарные спутниковые системы

По своему устройству они мало чем отличаются от абонентских аппаратов для систем мобильной связи. В системах низкоорбитальных и среднеорбитальных, как правило, используются абонентские аппараты, не требующие точной ориентации на спутник, но для передачи данных такая ориентация желательна, что позволяет повысить скорость передачи данных. Спутниковые системы используют FDMA, FDMA+TDMA и CDMA. Некоторые спутники имеют несколько приемо-передающих устройств, ориентированных в пространстве на то, чтобы обслуживать свою территорию.
