19. Структура и описание работы передающего тракта от передвижной станции к бс(cdma)

В системе CDMA используются 2 псевдослучайные последовательности: длинная (размер отсчетов) и короткая ( ).

Длинная используется для шифрования и разделения пользователей в пределах одной соты. Короткая псевдослучайная последовательность (ПСП) используется для разделения сот.

В системе CDMA используется модуляция функциями Уолша, которая представляет собой ортогональные битовые последовательности. Функции Уолша используются для повышения помехоустойчивости.

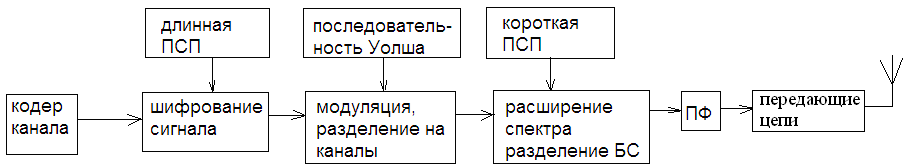

* Предающий канал:

В прямом канале длинная ПСП используется для шифрования сигнала. Промодулированный этой последовательностью сигнал регулируется по мощности. Системы с кодовым разделением очень чувствительны к разности мощностей принимаемых сигналов. Далее сигнал модулируется функциями Уолша, которые используются для разделения каналов. Если используется матрица Уолша 64х64 соответственно можно организовать 64 физических канала.

«0»Канал-опорный, по нему передается пилот-сигнал БС( с наим.скоростью). «1»-сигнал синронизации, до 7 каналов исп.для передачи управляющей инф-и, в т.ч. инф-и на этапе соед-я. Оставшиеся каналы делятся между вызывными и каналами трафика.

В современных системах CDMA каналы трафика делятся на каналы передачи сообщений и каналы передачи пакетов.

После модуляции функциями Уолша сигнал модулируется короткой ПСП. Проходя последовательную модуляцию, скорость передачи увеличивается. Следование битов на выходе после расширения спектра 1,2 Мбит/с. Высокоскоростной широкополосный сигнал ограничивается ПФ полосой 1,25 МГц.

На приемной стороне сигнал подвергается обратным преобразованиям. Для корректного восстановления сигнала необходимо знать номер функции Уолша и сдвиг для каждой из ПСП. В некоторых системах CDMA используется не просто длинная ПСП, а результат ее обработки с помощью оригинальных алгоритмов, что позволяет надежно зашифровать сигнал. Для восстановления необходимо знать этот алгоритм и его параметры.

БС использует для разделения одну и ту же короткую ПСП только со сдвигом 64 бита. Это позволяет организовывать на одной частоте приблизительно 511 БС.

Система CDMA позволяет регулировать скорость в 64 каналах. Причем эта скорость может меняться в одном канале. Она остается неизменной в пределах одного пакета.

20. Обработка сигналов в обратном канале системы cdma, структура, назначение элементов.

Информация после канального кодирования обрабатывается по 6 бит для 64х разрядной матрицы Уолша. Каждой последовательности из 6 бит соответствует одна из последовательностей матрицы Уолша. Это делается для повышения помехоустойчивости. Далее производится модуляция длинной ПСП. Каждый абонент использует свой сдвиг этой ПСП и т.о. идет разделение абонентов в канале. После этого идет регулировка мощности и модуляция короткой ПСП для разделения зон действия БС.

Несмотря на то, что использование длинной ПСП позволяет разделить большое количество абонентов, взаимные помехи, создаваемые ими в одном частотном канале, ограничивают количество абонентов 32мя. На практике эти возможности используются не полностью. На приемной стороне на БС принимаются сигналы от многих абонентов, если они будут сильно отличаться по уровню, то их восстановление их затруднительно. Поэтому в CDMA обязательно применяются средства управления мощностью ПС. Наилучший результат получается, когда принимаемые от многих абонентов сигналы приблизительно одного уровня. В современных системах CDMA регулировка мощности производится в диапазоне 64 дБ с шагом 0,25 Вт.

Побочным эффектом регулировки мощности является существующая экономия энергии, так как для снижения помех регулировку начинают с наименьшего уровня сигнала.

ПС контролирует пилот-сигналы от нескольких БС и по их уровням выбирают БС, в которой она будет обслуживаться. После этого происходит настройка ПС на канал синхронизации, получение ПСП для данной БС и обмен информацией для допуска в сеть. ПС получает сведения о вызывных каналах этой БС и настраивается на них в ожидании вызова. Количество вызывных каналов колеблется от 3 до 7. При приближении к границе соты современные ПС могут настроиться на каналы второй БС и получать информацию по 2 путям, что обеспечивает особо мягкий переход между сотами.

Преимуществом CDMA является отсутствие проблем, связанных с замиранием сигнала. Замирание сигнала носит узкополосный хар-р. Для относительно широкополосного сигнала CDMA теряется только незначительная часть энергии, что несущественно влияет на качество.
