11) Виды негабаритности. Условия перевозки негабаритных грузов на ж.Д. Транспорте.
Грузы, размеры которых выходят за пределы габаритопогрузки, но не превышают определенной величины, позволяющей перевозить их при соблюдении специальных условий считаются не габаритными. В зависимости от поперечного очертания груза, его размеров и расположения на подвижном составе габарит бывает: Боковой, Верхний, Нижний, Односторонний, Двусторонний.
Габаритность различается по степени: от 0 до V
Перевозка негабаритных грузов требует особых методов предосторожностей:
При перевозке груза в высокой степени негабаритности на вагоне за 20 осей впереди устанавливается контрольная рама, Повторяющая контур негабаритного груза
При боковой негабаритности на время движения такого груза по соседнему пути прекращают движение.
При верхней негабаритности то прокладывают маршрут.
Грузы, превышающие установленные пределы негабаритности, называются сверхнегабаритными.
12) Вычертить габарит приближения строений на перегоне на прямом участке пути. Дать определение. Указать основные размеры. Разместить мачтовый светофор.

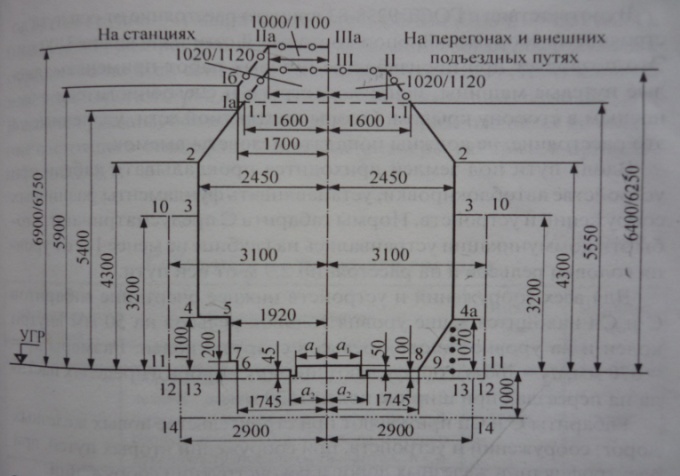

Габаритом приближения строений называется предельное поперечное, перпендикулярное оси пути очертание, внутрь которого не должны заходить никакие части сооружений и устройств, а также лежащие около пути материалы и оборудование, за исключением тех устройств, которые непосредственно взаимодействуют с подвижным составом: вагонные замедлители, контактный провод.
Мачтовый светофор дочертить!!!!!
13) Вычертить габарит приближения строений на перегоне на кривом участке пути. Дать определение. Указать основные размеры. Разместить карликовый светофор.
??????
14) Вычертить габарит приближения строений на станции на прямом участке пути. Дать определение. Указать основные размеры. Разместить карликовый светофор.
начертить все по левой стороне, на станции. Габаритом приближения строений называется предельное поперечное, перпендикулярное оси пути очертание, внутрь которого не должны заходить никакие части сооружений и устройств, а также лежащие около пути материалы и оборудование, за исключением тех устройств, которые непосредственно взаимодействуют с подвижным составом: вагонные замедлители, контактный провод.
15)Габаритом подвижного состава называются предельные, поперечные, перпендикулярные оси пути, очертания, в которых, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном участке пути.
Таблица 1.
Габариты подвижного состава
Габариты подвижного состава |
Область применения |
Высота, мм |
Ширина, мм |
1 |
2 |
3 |
4 |
Т |
Обращение по путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, сооружения и устройства на которых отвечают требованиям габарита С и Сп |
5300 |
3400 |
Тц |
Для цистерн и вагонов-самосвалов, допускаемых к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий |
5200 |
3750 |
Тпр |
То же для полувагонов |
5300 |
3550 |
1-Т |
Для подвижного состава, допускаемого к обращению по всем путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий. |
5300 |
3400 |
1-ВМ (0-Т) |
Сеть железных дорог колеи 1435 мм, используемая для международных сообщений |
4700 |
3400 |
0-ВМ (01-Т) |
Сеть железных дорог колеи 1520 (1524) мм, основные линии железных дорог колеи 1435 мм |
4650 |
3250 |
02-ВМ (02-Т) |
То же |
4650 |
3150 |
03ВМ (03-Т) |
Сеть железных дорог колеи 1520 (1524) мм, железные дороги колеи 1435 мм европейских стран |
4280 |
3150 |
