8. Класификация генераторов.Основные требования к ним и сравнительные характеристии.
До 60 годов источником энергии на автомобилях были ген. постоянного тока.После возросших требований по мощности надежности и стоимости широкое применение получили ген.переменного тока. Осн. их преимуществом было:уменшение в 1.8…2.5 массы генератора, при той же мощности и в 3 раза расход меди; большая Max мощ-ть при равных габаритах;меньшение значение начальных частот вращение и обеспечение более высокой степени заряженности АКБ;упрощенная схема и конструкция регулирующего уст-ва из-за исключения из него эл-та ограничения тока и реле обратного тока;уменьшение стоимости затрат и увелич. Надежности и срока службы
Генераторы классифицируются по напряжению, роду тока, возбуждению, наличию щеток, степени защиты от внешних воздействий, способу подавления радиопомех.
Номинальные напряжения генераторов и генераторных установок должны быть следующими: 7, 14 и 28 В. Имеются генераторные установки с двумя уровнями напряжений, предназначенные для питания различных приемников.
К генераторам постоянного тока относятся такие, у которых переменный ток преобразуется в постоянный щеточно-коллекторным узлом. Все остальные генераторы условно относятся к генераторам переменного тока, в том числе и генераторы, у которых вырабатываемый ими ток полностью выпрямляется встроенным в корпус генератора устройством.
Возбуждение генераторов может осуществляться от электромагнитов и постоянных магнитов.
Генераторы с постоянными магнитами обладают целым рядом преимуществ по сравнению с генераторами, имеющими электромагнитное возбуждение.
Основные из них: более высокая надежность в работе и простота конструкции. Однако наряду с указанными преимуществами генераторы переменного тока с возбуждением от постоянных магнитов имеют и недостатки, которые ограничивают их широкое распространение - это трудности регулирования напряжения и низкий предел мощности.
Генераторы с электромагнитным возбуждением классифицируются в зависимости от схемы включения обмотки возбуждения. Если, обмотка возбуждения включена последовательно с якорем, генератор называется генератором с последовательным возбуждением, а если параллельно - с параллельным возбуждением. Генераторы со смешанным возбуждением имеют параллельную и последовательную обмотки.
Если обмотка возбуждения питается от постороннего источника постоянного тока, такой генератор называется генератором с независимым возбуждением. Если же обмотка возбуждения питается от зажимов якоря, такой генератор называется генератором с самовозбуждением.
Генераторы могут быть со щетками и без щеток. Щетки применяются для обеспечения электрического контакта между подвижными и неподвижными деталями. Поскольку в этом узле имеет место трение скольжения, щетки истираются, имеют ограниченный ресурс и низкую надежность. Поэтому разработаны конструкции бесщеточных генераторов, лишенных вышеуказанных недостатков.
Характеристика генераторов переменного тока

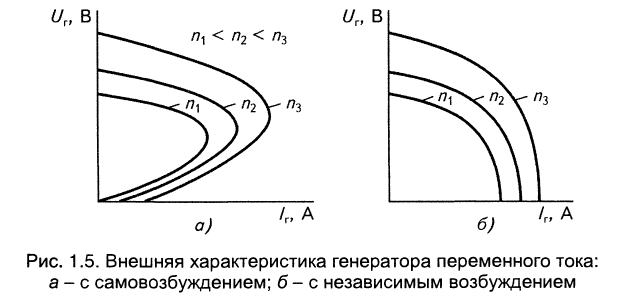

Зависимость напряжения от тока U(I) при n=const может определяться при самовозбуждении и независимом возбуждении. Аналитичесое выражение для тока фазных величин имеет вид: U=4,4fwkобФ-Z0I,где Z0 –полное сопротивление генератора.
Снижение U при увеличении нагрузки происходит из-за подения напряжения в активном и индуктивном сопротивлениях обмоток статора,размагничивающего действия реакций якоря,а при самовозбуждении прибавляется падение напряжения на обмоте возбуждения.

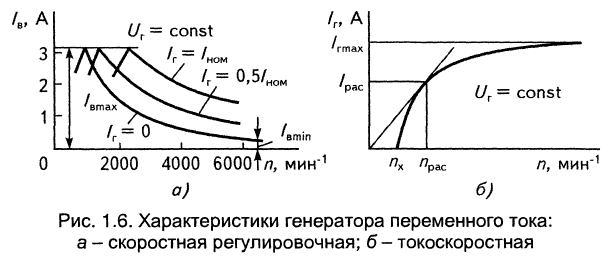

Скоростная регулировачная х-ка определяется при нескольких значениях тока нагрузки(1.6а).Она позволяет определить диапазон изменения тока возбуж. с изм. нагрузки при постоянном напряжении.
Токоскоростная х-ка имеет важное значение при разработке и выборе генератора(1.6б).
