13. Основные схемы регуляторов напряжения
На
автомобилях применяют регуляторы
напряжения дискретного действия. Как
только напряжение генератора превышает
заданное значение, регулятор напряжения
"разрывает" цепь электроснабжения
обмотки возбуждения и создает в ней
дополнительное сопротивление. В
результате сила тока возбуждения и
напряжение генератора начинают
уменьшаться. При заданном нижнем уровне
напряжения регулятор вновь замыкает
цепь питания обмотки возбуждения, и
напряжение генератора повышается. Далее
процессы переключения периодически
повторяются.
В
вибрационном регуляторе
1напряжения эталонной величиной является
сила натяжения пружины 5, отжимающей
якорь 4
реле
от его сердечника 6. Измерительный
элемент регулятора - обмотка на сердечнике
магнитопровода. Она воспринимает
напряжение генератора. У регулятора
РР380 имеются две пары контактов
(размыкающие 2
и
замыкающие 3),
с
помощью которых осуществляется
двухступенчатое регулирование.
После пуска двигателя частота вращения ротора генератора увеличивается, напряжение возрастает. Соответственно возрастает сила тока в обмотке регулятора напряжения, магнитный поток в магнитопроводе и сила, с которой якорь 4 электромагнита притягивается к сердечнику. Контакты 2 размыкаются, когда сила притяжения якоря 4 к сердечнику 6 превысит препятствующую этому силу натяжения пружины 5. При размыкании контактов 2 в цепь обмотки возбуждения включается добавочный резистор RД, сила тока возбуждения и напряжение генератора уменьшаются. Когда напряжение становится ниже регулируемой величины, пружина возвращает якорь в исходное положение.

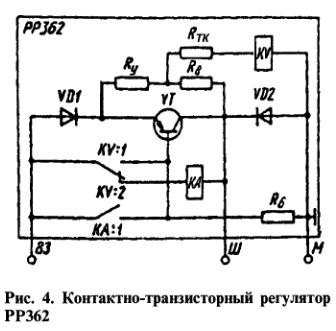

Контактно-транзисторные регуляторы напряжения: Основное преимущество контактно-транзисторных регуляторов перед вибрационными - большой срок службы контактных пар. В контактно-транзисторных регуляторах основной ток возбуждения повышенной силы проходит через силовой транзистор. Функция контактной пары электромагнитного реле сводится к коммутации тока управления транзистором небольшой силы, который работает в режиме ключа. Контакты электромагнита, включенные в цепь базы транзистора, выполняют функции органа управления. Чувствительным элементом регулятора напряжения является обмотка электромагнита, находящаяся под напряжением генератора.
При напряжении генератора, меньшем регулируемого, контакты замкнуты, а благодаря наличию тока базы транзистор открыт. При напряжении генератора больше регулируемого электромагнит преодолевает сопротивление пружины и контакты замыкаются, шунтируя переход эмиттер-база. Транзистор запирается, а сопротивление цепи возбуждения увеличивается, так как ток возбуждения должен проходить через добавочный резистор. Уменьшение силы тока возбуждения вызывает уменьшение магнитного потока, ЭДС и напряжения генератора. Это, в свою очередь, приводит к ослаблению усилия электромагнита, и в какой-то момент контакты размыкаются.
Бесконтактные транзисторные регуляторы напряжений: Основу составляют транзисторные реле с эмиттерной и коллекторной обратной связью. Измерительным органом регулятора является цепь RI-R2-R-VDI, регулирующим устройством - транзисторное реле с эмиттерной обратной связью (транзисторы VT1, VT2, диод VD2, резисторы R3, R4 и резистор обратной связи Roc ). Транзисторное реле нагружено обмоткой W1 возбуждения генератора, шунтированной диодом VD3.
