Цитоплазматическая мембрана (модель строения).
1 – углеводы прикрепленные к белкам; 2 - бимолекулярный фосфолипидный слой; 3 – липид; 4 – трансмембранный белок; 5 – периферический белок; 6 – углеводы прикрепленные к липидам.
Гранулярная эндоплазматическая сеть:
1 -канальцы (трубочки); 2 – цистерны; 3 – рибосомы; 4 - лизосома
Гранулярный эндоплазматический ретикулум.
1 – каналы гранулярного ретикулума; 2 – рибосомы.
Агранулярная эндоплазматическая сеть.
Митохондрия.
1- внешняя митохондриальная мембрана;
2 - внутренняя митохондриальная мембрана;
3 – криста; 4 - митохондриальный матрикс.
Лизосомы.
1 – первичные; 2 – вторичные 3 – аутофагосома.
Пероксисома.
Комплекс Гольджи.
Лизосомы
Митохондрия
Микротрубочки.
1 – продольный разрез; 2 – поперечный разрез.
Центриоль.
Клеточный центр.
1, 2, 3 - микротрубочки
Микротрубочки
Ядерная оболочка (схема).
1 – 8 белковых гранул; 2 – 8 спиц; 3 – перинуклеарное пространство; 4 – центральная гранула; 5 – наружная ядерная мембрана; 6 – внутренняя ядерная мембрана; 7 – кариолемма.
Фрагмент ядра.
1 – эухроматин; 2 – гетерохроматин; 3 – ядерная пора; 4 – кариолемма
Ядрышко.
1 – аморфный компонент; 2 – фибриллярный компонент;
3 – гранулярный компонент; 4 – эухроматин;
5 – гетерохроматин.
Фагоцитоз.
1 – фагоцитирующая клетка.
Липидные включения в клетке.
1 – липидные включения; 2 – митохондрии.
Микроворсинки
Реснички
1 - базальное тельце; 2 – центральная пара микротрубочек; 3 – периферическая пара микротрубочек
Реснички
1 – плазмолемма; 2 – периферический дуплет микротрубочек; 3 – центральный дуплет микротрубочек
Реснитчатый эпителиоцит:
1- плазматическая мембрана; 2 - центральные микротрубочки; 3 - периферические пары микротрубочек;
4 - базальное тельце
Однослойный призматический каемчатый эпителий.
1 – каемчатая клетка; 2 – щеточная кайма; 3 – бокаловидная клетка.
Каемчатый эпителий.
1 – каемчатый энтероцит; 2- щеточная кайма; 3 - лимфоцит.
Однослойный многорядный реснитчатый эпителий.
1 – реснитчатая клетка; 2 – бокаловидная клетка; 3 – вставочная клетка; 4 – реснички.
Десмосомы.
Однослойный реснитчатый эпителий.
1 – реснитчатая клетка; 2 – реснички; 3 – бокаловидная клетка; 4 – гранулы с мукоидным секретом.
Нейтрофильный лейкоцит.
1 - ядро; 2 – псевдоподии; 3 – нейтрофильные гранулы;
4 – эктоплазма.
Миелоцит нейтрофильный
Промиелоцит нейтрофильный
Эозинофил и базофил.
1 – эозинофил; 2 – специфические гранулы с кристаллоидом; 3 – базофил; 4 - специфические гранулы;
5 – сегмент ядра.
Лимфоцит.
Моноцит.
1 – ядро; 2 – митохондрии полиморфные; 3 – мелкие структуры эндоплазматической сети; 4 – структуры внутриклеточного сетчатого аппарата; 5 – рибосомы.
Тромбоцит.
1 – зерна гликогена; 2 – специфические гранулы;
3 – микротрубочки в гиаломере.
Эозинофил
1-сегменты ядра; 2 – специфические гранулы; 3- кристаллоид
Эозинофил
1-сегмент ядра; 2 – специфические гранулы; 3 – кристаллоид
Мегакариоцит.
1 – ядро; 2 – канальцы гладкой эндоплазматической сети.
Тканевой базофил:
1 – ядро; 2 – митохондрии; 3 – гранулы, содержащие гепарин, гистамин и серотонин.
Макрофаг.
1 – клеточные микроворсинки; 2 – лизосомы; 3 – пищеварительная вакуоль; 4 – митохондрии; 5 – эндоплазматическая сеть; 6 – внутриклеточный сетчатый аппарат.
Макрофаг.
1 – ядро; 2 – псевдоподии; 3 – лизосомы;
4 – фагосома.
Фибробласт.
1 – ядро; 2 – митохондрия; 3 – эндоплазматическая сеть; 4 – коллагеновые волокна.
Тканевой базофил.
1 – ядро; 2 – гранулы; 3 – митохондрии
Плазматическая клетка.
1 – ядро; 2 – гранулярная ЭПС; 3 – митохондрия.
Коллагеновые волокна.
Коллагеновые фибриллы.
Хондроцит в лакуне.
1 - ядро; 2 - цитоплазма
Остеобласт.
1 – основное вещество кости; 2 – ядро остеобласта;
3 – цитолемма остеобласта; 4 – эндоплазматическая сеть;
5 – внутриклеточный сетчатый аппарат; 6 – митохондрии.
Остеоцит.
1 – ядро; 2 – эндоплазматическая сеть; 3 – цитолемма; 4 – отростки остеоцита; 5 – костная лакуна; 6 – межклеточное вещество кости.
Остеоцит в лакуне
Остеокласт.
1 – ядро; 2 – митохондрии; 3 – комплекс Гольджи; 4 – гофрированная кайма.
Гладкомышечные клетки.
1 – ядро; 2 – плотные тельца.
Поперечнополосатое мышечное волокно.
1 – ядро; 2 – I-диск; 3 – А-диск.
Кардиомиоциты.
1 – вставочный диск; 2 – митохондрия.
Участок контакта кардиомиоцитов.
1 – кардиомиоциты; 2 – вставочный диск; 3 – митохондрии; 4 – миофибриллы
Нервная клетка.
1 – ядро; 2 – митохондрии; 3 – гранулярная эндоплазматическая сеть.
Синапс.
1 – пресинаптический полюс; 2 – постсинаптический полюс; 3 – синаптическая щель; 4 – синаптические пузырьки;
5 – митохондрия.
Синапсы.
1 –ядро; 2 – нейроплазма; 3 – пресинаптическое окончание аксона; 4 – синаптические пузырьки.
Миелиновое нервное волокно.
1 - ядро Шванновской клетки (нейролеммоцита; олигодендроцита); 2 - плазмолемма нейролеммоцита; 3 – мезаксон; 4 - миелиновая оболочка; 5 - осевые цилиндры.
Узловой перехват в миелиновом нервном волокне.
1 – аксон; 2 – миелиновая оболочка; 3 – узловой перехват Ранвье.
Миелиновые и безмиелиновые нервные волокна.
1 – аксон; 2 – миелиновая оболочка; 3 – цитоплазма Шванновской клетки.
Миелиновое нервное волокно:
1 – витки мезаксона; 2 – аксон.
Кабельный тип безмиелинового нервного волокна.
1 – ядро леммоцита; 2 – осевые цилиндры.
Безмиелиновое нервное волокно.
1 - ядро Шванновской клетки (нейролеммоцита; олигодендроцита); 2 - осевые цилиндры; 3 - плазмолемма нейролеммоцита; 4 – мезаксон
Палочконесущая (А) и колбочконесущая зрительные клетки сетчатки (схема).
1 – наружный сегмент палочки, 2 – внутренний сегмент палочки; 3 – связующий отдел между наружным и внутренним отделами палочек; 4 – диски; 5 – клеточная оболочка; 6 – двойные микрофибриллы; 7 – пузырьки эндоплазматической сети; 8 – митохондрии; 9 – ядро;
10 – область синапса с биполярной нервной клеткой;
11 – пальцевидные отростки внутреннего сегмента оболочки.

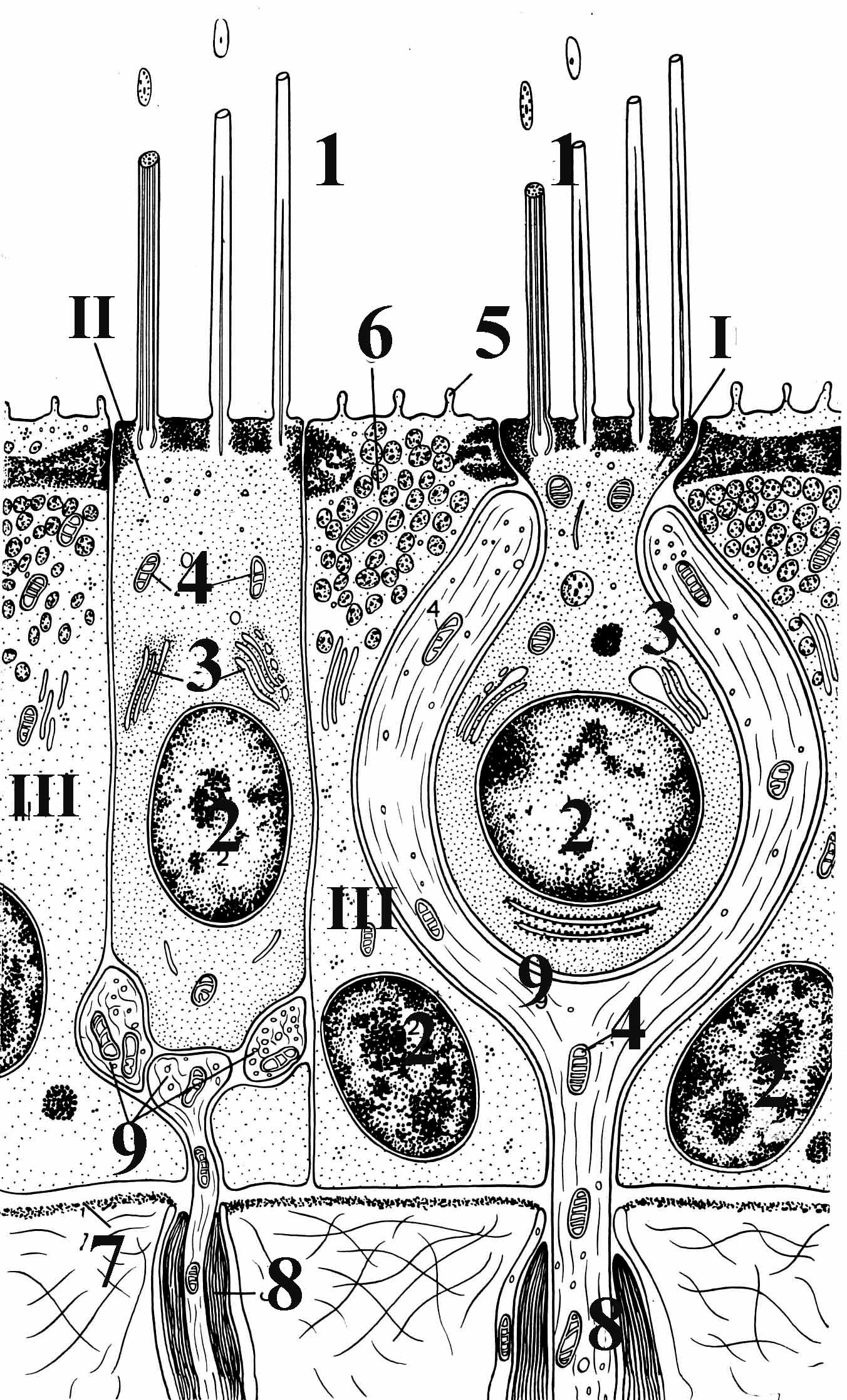

Волосковые клетки. I – волосковая клетка 1-го типа; II – волосковая клетка 2-го типа; III – поддерживающая клетка (схема).
1 – статические волоски; 2 – ядро; 3 – внутриклеточный сетчатый аппарат; 4 – митохондрии; 5 – микроворсинки поддерживающей клетки; 6 – гранулы в поддерживающих клетках; 7 – базальная мембрана; 8 – мякотное нервное волокно; 9 – нервное окончание.
Волосковые клетки спирального органа (схема).
1 – волоски; 2 – кутикула; 3 - ретикулярная мембрана;
4 – оболочка клетки; 5 – митохондрии; 6 – альфа-цитомембраны эргастоплазмы; 7 – ядро; 8 – фаланговая пластинка наружной опорной клетки (клетки Дейтерса);
9 – нервные окончания; 10 – митохондрии в нервном окончании.
Вершина обонятельной клетки.
1 – обонятельные антенны; 2 – миеровиллы; 3 – базальные тельца; 4 – обонятельная булова; 5 – опорная клетка.

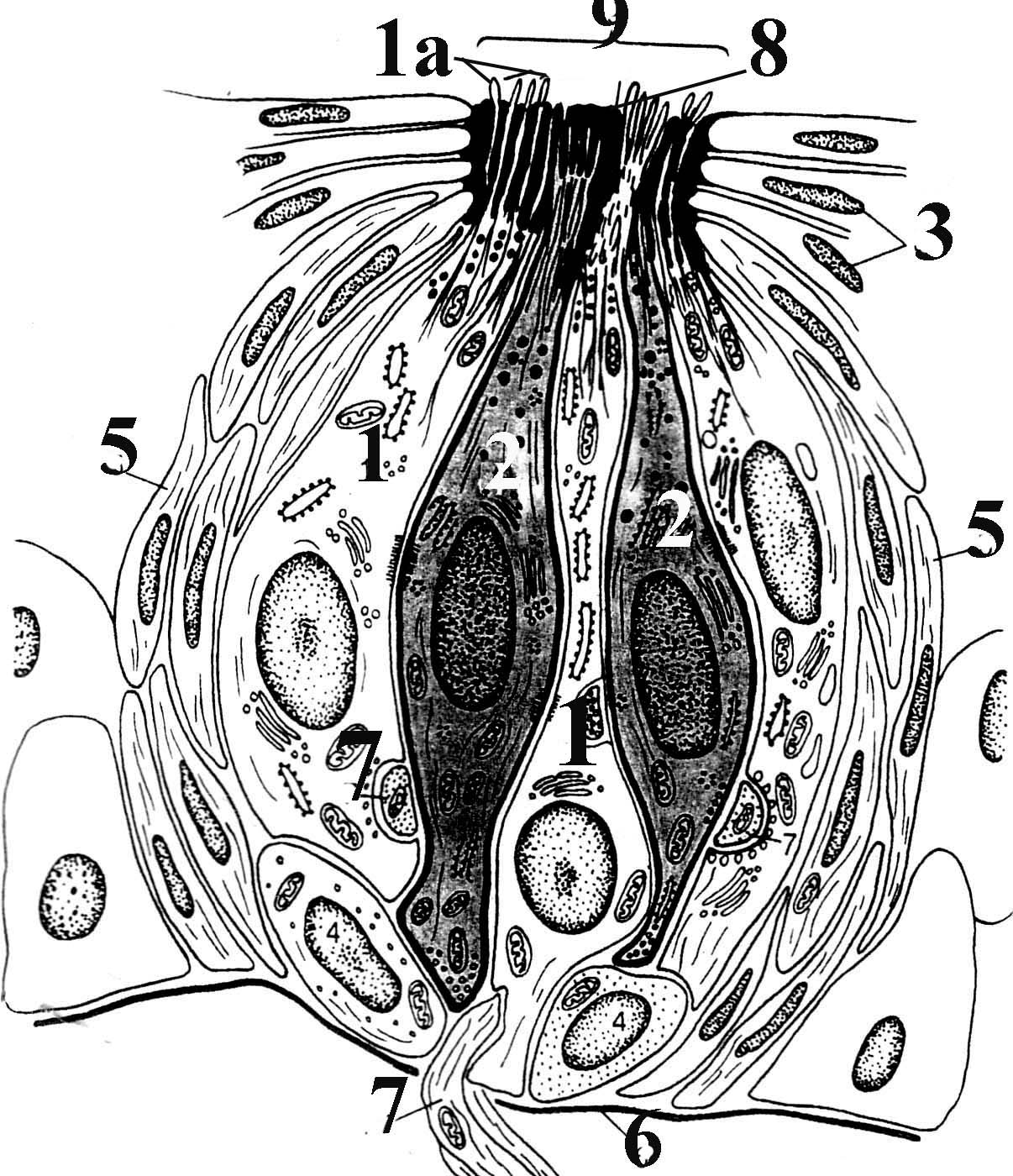

Вкусовая почка (схема).
1 – темные поддерживающие клетки; 1а – микроворсинки; 2 – светлые узкие сенсоэптелиаиьные клетки; 3 – светлые уплощенные эпителиоциты языка; 4 – базальные недифференцированные клетки; 5 – периферические (пигментные) клетки; 6 – базальная мембрана; 7 – нервные волокна; 8 – мукопротеиды; 9 – вкусовая пора.
