51. Зависимые системы отопления с запорно-регулирующими клапанами, гидроэлеваторами, смесительными клапанами

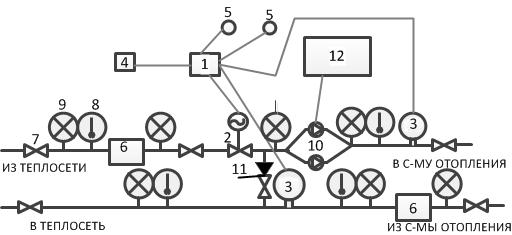

З ависимые системы отопления с запорно-регулирующими клапанами. 1. регулятор температуры; 2. клапан запорно-регулируюший; 3. датчик темпер-ры теплоносителя; 4. датчик температуры наружного воздуха; 6. фильтр сетчатые магнитный; 7. запорная аппаратура; 8. термометр; 9. манометр; 10. насос сдвоенный; 11. клапан обратный; 12. шкаф (Шкаф пускозащитной аппаратуры) и управления нагрузками. Принцип действия. Регулирование температуры системы отопления происходит путем изменения пропускной способности клапана и подмешивания сетевой воды при помощи циркуляционного насоса, установленного на прямом трубопроводе системы отопления. В процессе работы контроллер периодически опрашивает датчики температуры теплоносителя, датчик воздуха внутри помещения (если он есть) и датчик наружного воздуха, обрабатывает полученную информацию и формирует выходные управляющие сигналы, дающие команду исполнительному механизму на открытие или закрытие. Управляющее воздействие от контроллера изменяет величину открытия проходного сечения регулирующего клапана. При отсутствии датчика воздуха внутри помещения главным приоритетом регулирования является поддержание температурного графика.

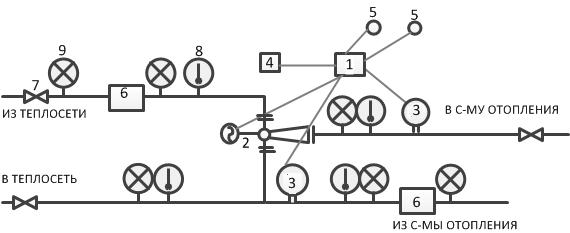

З ависимая система отопления с регулирующим гидроэлева-тором. Обозначения те же, кроме 2. регулирующий гидроэлеватор. Принцип действия. Регулирование температуры системы отопления в зависимости от температуры наружного воздуха происходит при перемещении конусной иглы и изменения площади. проходного сечения отверстия воронки гидроэлеватора. В процессе работы контроллер периодически опрашивает датчики температуры теплоносителя, наружного воздуха и воздуха внутри помещения (если он есть). При увеличении (уменьшении) температуры наружного воздуха контроллер формирует выходной управляющий сигнал, дающий команду исполнительному механизму на закрытие (открытие). Шаговый двигатель приходит в движение и, конусная игла, перемещаясь, уменьшает (увеличивает) площадь проходного сечения. Результатом этого является то, что в суммарный поток поступает больше теплоносителя из обратного трубопровода для уменьшения температуры теплоносителя или подающего трубопровода для увеличения температуры.+ Регулирующий элеватор не требует применения дополнительного одним из элементов его конструкции является струйный насос.

Зависимая система отопления со смесительным трехходовым клапаном и циркуляционным насосом. Все аналогично первой схеме кроме, 2 ставится клапан смесительный трехходовой. Принцип действия аналогичен первому.

52. Независимы системы отопления

Независимая схема подключения — схема присоединения системы теплопотребления к тепловой сети, при которой теплоноситель, поступающий из тепловой сети, проходит через теплообменник, установленный на тепловом пункте потребителя, где нагревает вторичный теплоноситель, используемый в дальнейшем в системе теплопотребления.

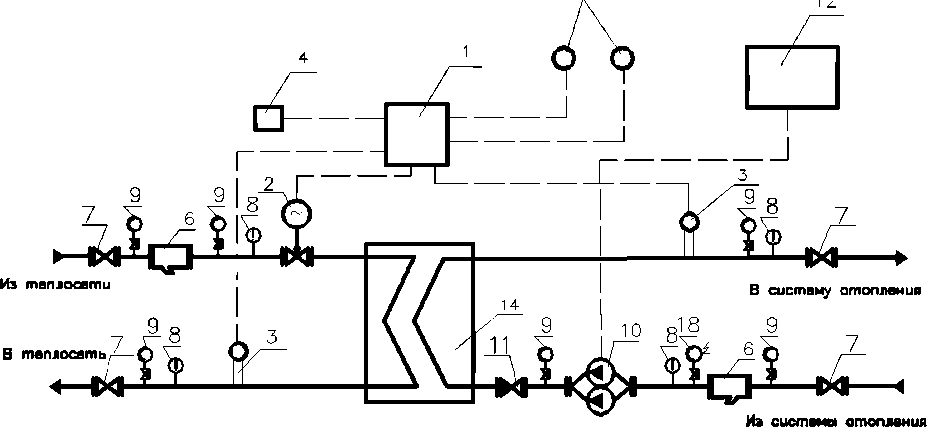

Пример: Независимая система отопления с запорно-регулируюшим клапаном

Принцип действия

Регулирование температуры системы отопления происходит путем изменения пропускной способности клапана. Следовательно, происходит изменение количества теплоносителя из сети теплоснабжения, проходящего через теплообменник. В процессе работы контроллер периодически опрашивает датчики температуры теплоносителя, датчик наружного воздуха и воздуха внутри помещения (если он есть), обрабатывает полученную информацию и формирует выходные управляющие сигналы, дающие команду исполнительному механизму на открытие или закрытие. Управляющее воздействие от контроллера изменяет величину открытия проходного сечения регулирующего клапана. При отсутствии датчика воздуха внутри помещения главным приоритетом регулирования является поддержание температурного графика.

Преимущества

- Эффективная регулировка параметров теплопотребления в широких пределах, т.к. потребитель отвечает перед теплоснабжающей организацией только за параметры обратного теплоносителя.

- Равномерная циркуляция теплоносителя по всем отопительным приборам.

1.Регулятор температуры; 2.Клапан запорно-регулирующий; 3.Датчик температуры теплоносителя; 4.Датчик температуры наружного воздуха; 5.Датчик температуры воздуха внутри помещения; 6.Фильтр сетчатый магнитный; 7.Запорная арматура; 8.Термометр; 9.Манометр; 10.Насос циркуляционный сдвоенный; 11.Клапан обратный; 12. Шкаф ПЗА и управления нагрузками; 14. Теплообменник; 18. Манометр ЭКМ
