6.2. Электронные вольтметры
В электронных вольтметрах напряжение преобразуется в постоянный ток, величина которого определяется магнитоэлектрическим измерителем. Шкалу измерителя градуируют в единицах напряжения. Электронные вольтметры обладают высокой чувствительностью, широким диапазоном измеряемых напряжений, высоким входным сопротивлением, могут работать в широком частотном диапазоне – от постоянного тока до сотен мегагерц. Эти качества обуславливают их применение для измерений в цепях радиоэлектронной аппаратуры. В то же время электронные преобразователи вносят заметную погрешность, в результате чего электронные вольтметры не отличаются высокой точностью (обычно класс точности 1.0–1.5). По роду измеряемого напряжения электронные вольтметры подразделяются на вольтметры постоянного напряжения, переменного напряжения, универсальные и импульсные. У большинства электронных вольтметров преобразование напряжения в ток реализуется с помощью операционных усилителей.
Вольтметры постоянного напряжения. На рис. 6.3 представлен один из вариантов схемной реализации вольтметра. Резисторы R1, R2, R3 с переключателем S образуют входной делитель, предназначенный для выбора предела измерения.
Напряжение, снимаемое с делителя, поступает на неинвертирующий вход операционного усилителя. Оно связано с измеряемым напряжением соотношением где n – коэффициент расширения, равный 1 в положении «1» переключателя и соответственно в положении «2» и «3». К выходу усилителя через резистор R4 подключен миллиамперметр РА. Падение напряжения на R4, вызванное выходным током In, подается на инвертирующий вход усилителя и является сигналом отрицательной обратной связи .

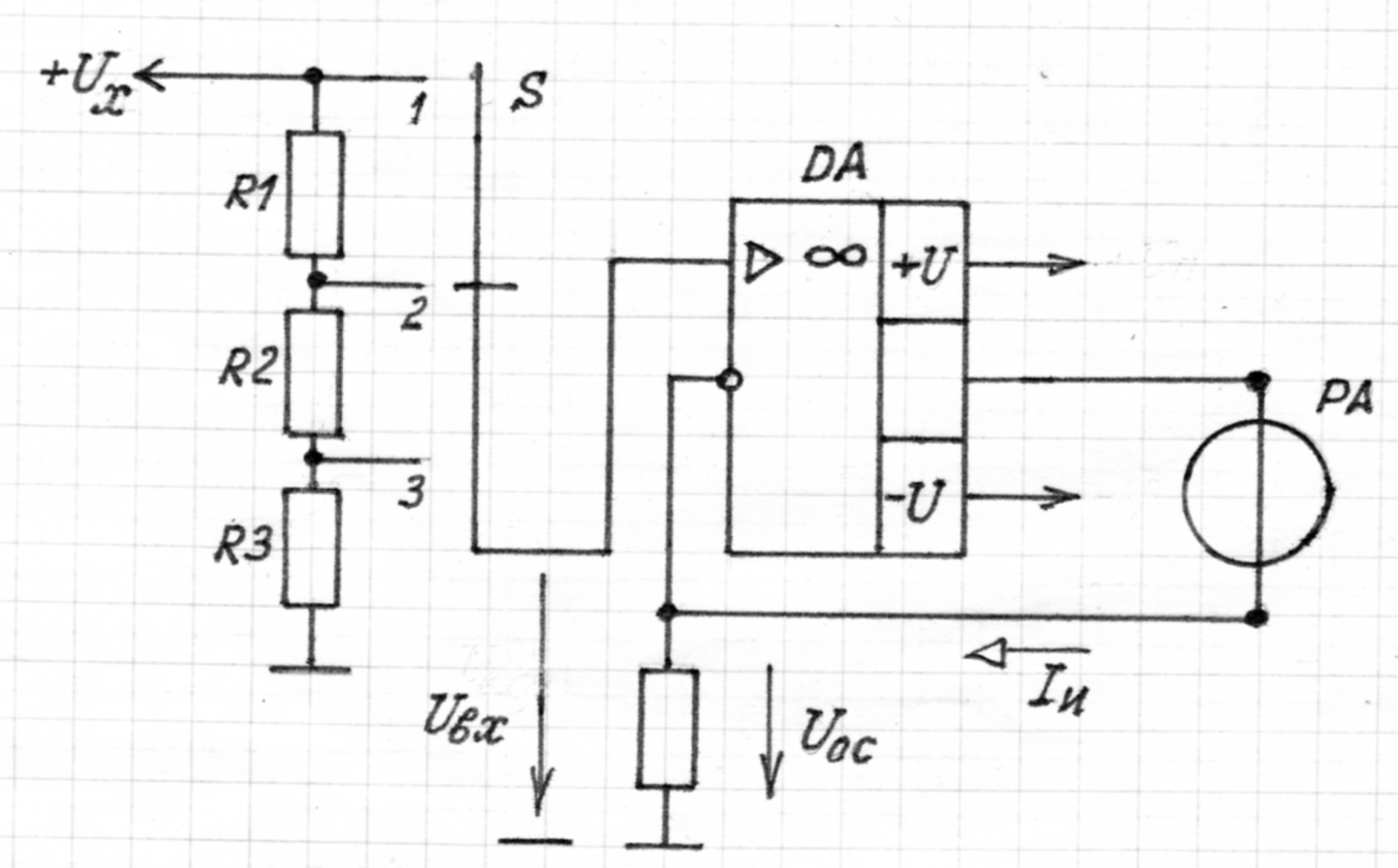

Рис. 6.3. Электронный вольтметр постоянного напряжения
Вследствие очень большого коэффициента усиления операционного усилителя напряжения на его входах можно полагать равными, т.е. откуда
. (6.5)
Таким образом, шкалу измерителя можно равномерно отградуировать в единицах напряжения.
Входное сопротивление прибора равно сопротивлению делителя (R1+R2+R3), шунтированному входным сопротивлением операционного усилителя. Если входной дифференциальный каскад последнего выполнен на полевых транзисторах, шунтирующим влиянием входного сопротивления усилителя можно пренебречь.
В приборах с пределом измерения до 10 В входной делитель может отсутствовать, переключение пределов измерения в этом случае в соответствии с выражением (6.5) возможно изменением сопротивления обратной связи (R4).
Вольтметры переменного напряжения. Электронная часть таких вольтметров, помимо усилителя У, содержит детектор Д, преобразующий переменный ток в постоянный (рис. 6.4).

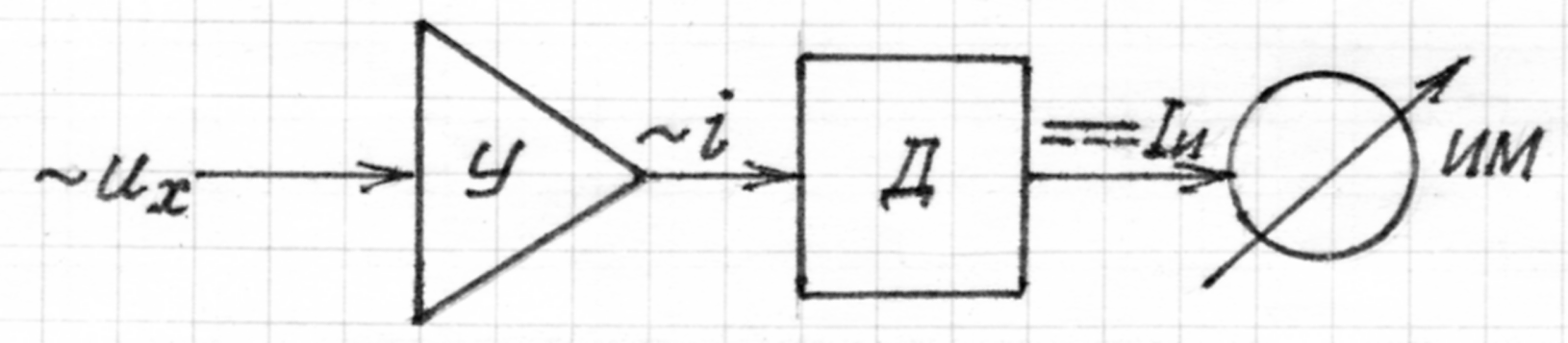

Рис. 6.4. Функциональная схема вольтметра переменного напряжения
Различают детекторы среднего, амплитудного и среднеквадратичного (действующего) значений. Однако независимо от типа детектора шкалу измерителя градуируют в действующих значениях синусоидального напряжения. Таким образом, показания вольтметров с детекторами среднего и амплитудного значений достоверны только при измерении напряжений синусоидальной формы. Если форма измеряемого переменного напряжения отличается от синусоидальной, измерительную информацию используют следующим образом:
а) показание вольтметра с детектором среднего значения следует разделить на 1.11 (коэффициент формы синусоиды), что даст достоверное среднее значение. Если известен коэффициент формы измеряемого напряжения, умножением на него находят действующее значение:
;
б) показание вольтметра с амплитудным детектором следует умножить на (коэффициент амплитуды синусоиды), что даст достоверное амплитудное значение.
Разделив его на коэффициент амплитуды измеряемого напряжения (если он также известен), находят действующее значение:
.
Показания вольтметров с детекторами среднеквадратического значения соответствуют действующим значениям при любой форме кривой напряжения. Однако такие детекторы отличаются большей сложностью и менее точны.
На рис. 6.5 представлена одна из возможных схем вольтметра с детектором среднего значения.

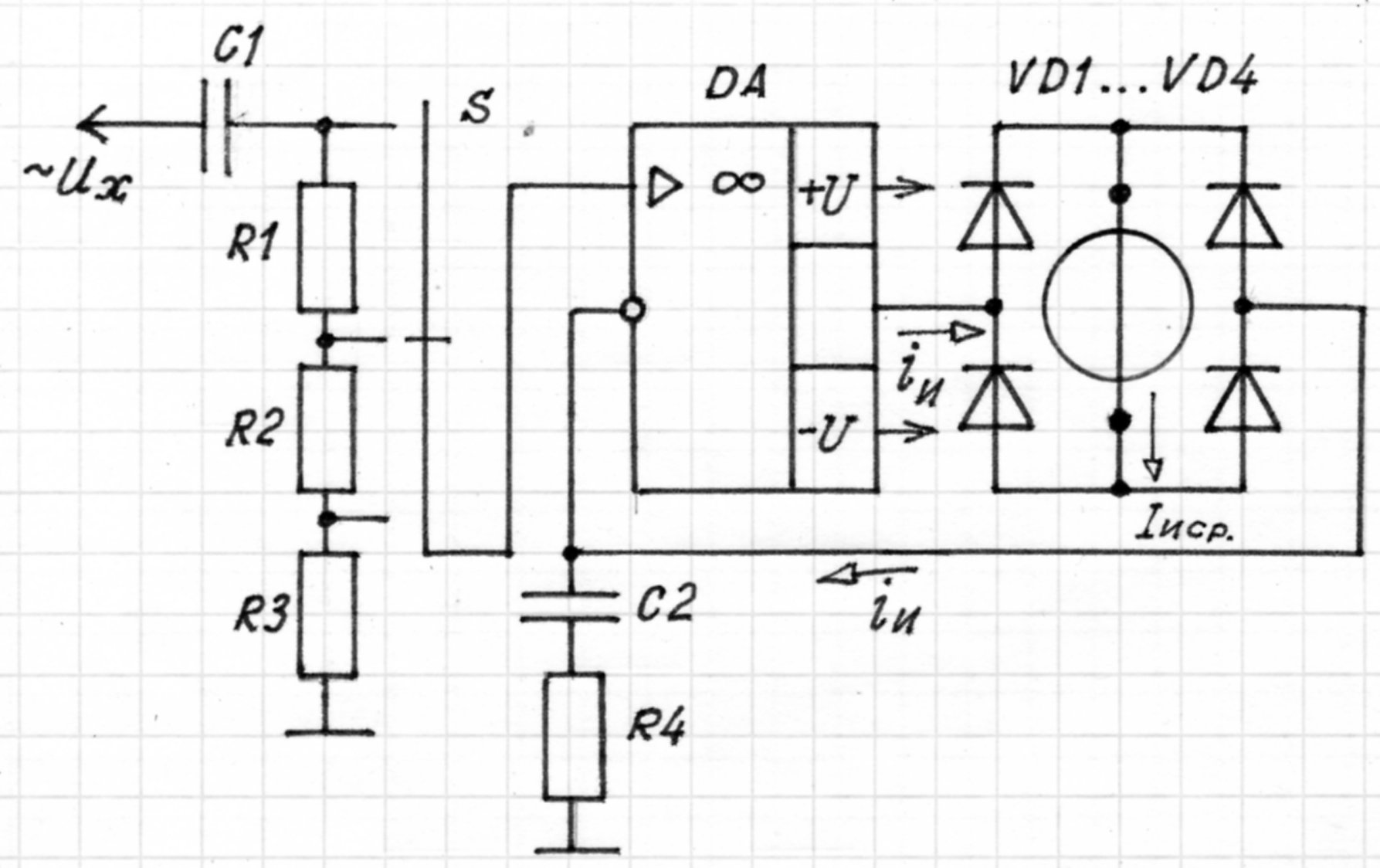

Рис. 6.5. Вольтметр переменного напряжения с детектором среднего значения
В отличие от рассмотренных ранее вольтметров постоянного напряжения схема содержит конденсаторы С1, С2 и детектор, выполненный на диодах VD1…VD4. Конденсаторы выполняют разделительную функцию: С1 пропускает на вход делителя лишь переменную составляющую измеряемого напряжения, задерживая постоянную, а С2 обеспечивает 100%-ю отрицательную обратную связь по постоянному току, что практически устраняет дрейф нуля и позволяет обойтись без балансировки операционного усилителя.
Детектор представляет собой обычный мостовой выпрямитель, в диагональ постоянного тока которого включен магнитоэлектрический миллиамперметр.
Среднее значение тока измерителя при синусоидальном напряжении пропорционально действующему значению измеряемого напряжения:
, (6.6)
где Ux – действующее значение измеряемого напряжения; п – коэффициент расширения входного делителя.
Максимальная частота измеряемого напряжения определяется динамическими свойствами операционного усилителя.
Вольтметры, предназначенные для измерения высокочастотных напряжений, имеют более сложную структуру.
