Московский государственный технический университет
им. Н.Э.Баумана
Алексей Сергеевич Куркин
РАСЧЕТ И ПРОЕКТИРОВАНИЕ
СТЕРЖНЕВЫХ СВАРНЫХ КОНСТРУКЦИЙ
Методические указания по выполнению курсовой работы
2007
ВВЕДЕНИЕ
Цель работы - практическое освоение методов проектирования сварных конструкций. В настоящее время для проектирования все шире используются ЭВМ и автоматизированные системы (САПР), в которых расчетные формулы и нормативные документы, заложенные в основу программного обеспечения, скрыты от глаз проектировщика. Тем не менее, знакомство с ними в процессе расчета вручную полезно для будущего инженера, так как позволяет ему более осознанно применять САПР или обходиться без САПР при разработкe не типовых конструкций.
В основу курса проектирования сварных конструкций положены строительные нормы и правила (СНиП), составляющие наиболее полный и систематизированный комплекс нормативных документов в нашей стране. Применение СНиП в учебных целях вызывает некоторые затруднения, связанные с их универсальным характером. Поиск необходимых формул и таблиц для новичка непрост. Поэтому методические указания, наряду с описанием требований к курсовой работе и порядка ее выполнения, содержат также все основные расчетные формулы из СНиП. Все ссылки в тексте на СНиП относятся к [1].
Для освоения методов проектирования предлагается разработать простейшую сварную конструкцию, состоящую из 2 стержней, нагруженных поперечной силой (рис.1). Расчет такой конструкции, хотя и является сравнительно простым, имеет целый ряд особенностей, присущих сварным конструкциям в целом. Эти особенности проявляются при расчете конструкции на выносливость, при расчете прочности сварных швов и при расчете устойчивости сжатых элементов с составным сечением. Оба стержня испытывают продольную растягивающую или сжимающую силу, поперечную перерезывающую силу и изгибающий момент. Схема расчета сечения каждого из стержней зависит от соотношения этих факторов: один из стержней работает как стойка (на сжатие), другой как балка (на изгиб), что требует применения разных формул при расчете на прочность, жесткость и устойчивость [1]. Таким образом, выполнение задания включает в себя важный этап реального проектирования - уточнение расчетной схемы и выбор соответствующего расчетного аппарата.
Задача состоит в разработке рациональной конструкции, обеспечивающей прочность при наименьших массе и стоимости. Для ее успешного решения необходимо ясное представление о том, какие параметры конструкции подлежат выбору в процессе проектирования и как этот выбор влияет, с одной стороны, на прочность, устойчивость и жесткость, а с другой – на массу и стоимость. Как правило, проектировщик имеет возможность выбора:
типа поперечного сечения (сплошного или составного из двух или четырех ветвей);
- вида заготовок (листов, гнутых или прокатных профилей);
- марки стали или сплава;
- размеров элементов сечения и расстояний между ними;
- способа соединения элементов сечения (стыковыми или угловыми швами, непосредственно или через промежуточные элементы);
- конструктивного оформления сварных узлов.
Иногда выбор может быть ограничен рядом дополнительных условий.
В исходных данных для проектируемой стержневой конструкции свободный выбор параметров сведен к минимуму для сокращения объема работы. Выбор из большего количества вариантов повышает трудоемкость работ, но позволяет спроектировать конструкцию, более близкую к оптимальной.
Рис. 1. Схема стержневой конструкции
I. Исходные данные
Стержневая конструкция (см. рис.1) состоит из двух жестко соединенных стержней, установлена на шарнирных опорах и нагружена силами P1 и P2 . Размеры конструкции и значения сил для разных вариантов задания приведены в табл.1. При заданных соотношениях сил левый стержень работает как стойка (преимущественно на сжатие), а правый – как балка (преимущественно на изгиб).
Предлагаемые типы поперечных сечений для разных вариантов задания приведены на рис.2 и в табл.1. Материал - сталь ВСтЗсп. Нагрузка циклическая, пульсирующая (с коэффициентом асимметрии цикла ρ=0), число циклов за срок службы n=106. При работе на выносливость наибольшую концентрацию напряжений создают угловые швы в узле, соединяющем стержни между собой (7-я группа по СНиП).

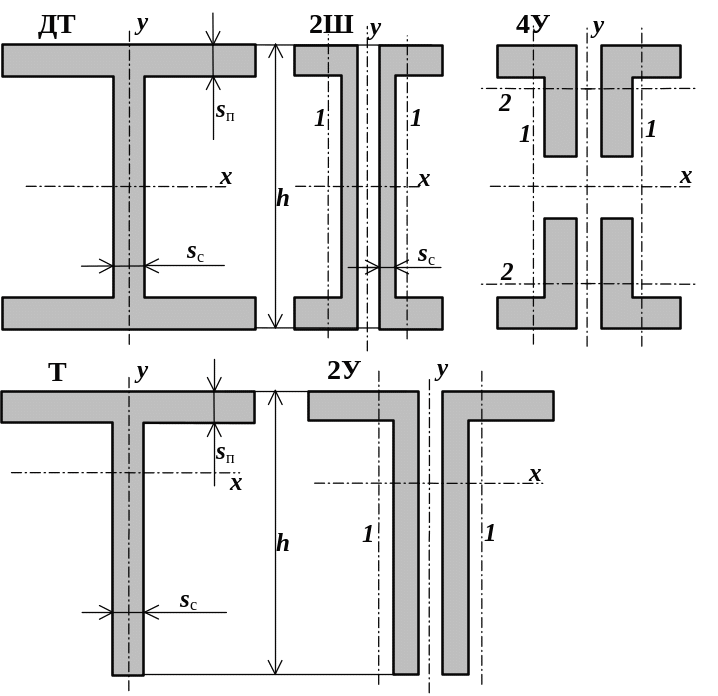

Рис. 2. Типы поперечных сечений: ДТ - двутавровое сварное или прокатное; Т - тавровое сварное или прокатное; 2Ш - два швеллера (сварных или прокатных); 2У - два неравнобоких уголка (прокатных); 4У - четыре равнобоких уголка (прокатных)
Вариант |
L1, мм |
L2, мм |
L3, мм |
H, мм |
P1, кН |
P2, кН |
Сечение стойки |
Сечение балки |
1 |
1000 |
5000 |
2500 |
3000 |
20 |
3 |
Т |
2Ш |
2 |
800 |
5000 |
3000 |
3000 |
40 |
3 |
Т |
2Ш |
3 |
800 |
10000 |
3000 |
2000 |
100 |
28 |
Т |
2Ш |
4 |
1500 |
10000 |
3000 |
2000 |
100 |
50 |
4У |
ДТ |
5 |
8000 |
8000 |
4000 |
10000 |
138 |
27 |
4У |
ДТ |
6 |
1500 |
10000 |
2000 |
1000 |
150 |
170 |
4У |
ДТ |
7 |
2000 |
10000 |
5000 |
1000 |
150 |
140 |
2Ш |
ДТ |
8 |
2000 |
10000 |
5000 |
4000 |
100 |
20 |
2Ш |
ДТ |
9 |
2000 |
20000 |
10000 |
4000 |
50 |
11 |
2Ш |
ДТ |
10 |
200 |
8000 |
1000 |
1000 |
300 |
100 |
2У |
ДТ |
11 |
2000 |
8000 |
7000 |
4000 |
50 |
2.2 |
2У |
ДТ |
12 |
2000 |
8000 |
4000 |
4000 |
50 |
9 |
2У |
ДТ |
13 |
200 |
8000 |
200 |
5000 |
300 |
5 |
Т |
2Ш |
14 |
2000 |
8000 |
4000 |
500 |
50 |
85 |
Т |
2Ш |
15 |
200 |
8000 |
4000 |
5000 |
150 |
6 |
Т |
2Ш |
16 |
2000 |
8000 |
6000 |
500 |
150 |
95 |
4У |
ДТ |
17 |
2000 |
8000 |
6000 |
200 |
90 |
90 |
4У |
ДТ |
18 |
2000 |
8000 |
6000 |
1000 |
140 |
60 |
4У |
ДТ |
19 |
8000 |
8000 |
6000 |
1000 |
140 |
160 |
2Ш |
ДТ |
20 |
200 |
8000 |
4000 |
8000 |
150 |
3 |
2Ш |
ДТ |
21 |
800 |
5000 |
3000 |
2000 |
100 |
12 |
2Ш |
ДТ |
22 |
8000 |
8000 |
4000 |
6000 |
80 |
27 |
2У |
ДТ |
23 |
2000 |
8000 |
6000 |
500 |
50 |
35 |
2У |
ДТ |
24 |
8000 |
8000 |
2000 |
10000 |
230 |
70 |
2У |
ДТ |
25 |
8000 |
8000 |
4000 |
3000 |
230 |
150 |
Т |
2Ш |
26 |
1500 |
8000 |
4000 |
1000 |
200 |
120 |
Т |
2Ш |
27 |
200 |
8000 |
4000 |
1000 |
200 |
40 |
Т |
2Ш |
28 |
1500 |
10000 |
7000 |
2000 |
150 |
28 |
4У |
ДТ |
29 |
2000 |
20000 |
18000 |
4000 |
150 |
6 |
4У |
ДТ |
30 |
200 |
8000 |
200 |
1000 |
300 |
5 |
4У |
ДТ |
31 |
8000 |
8000 |
7000 |
1000 |
80 |
45 |
2Ш |
ДТ |
32 |
200 |
8000 |
2000 |
5000 |
300 |
30 |
2Ш |
ДТ |
33 |
2000 |
8000 |
1000 |
4000 |
50 |
18 |
2Ш |
ДТ |
34 |
1500 |
10000 |
1000 |
2000 |
150 |
90 |
2У |
ДТ |
35 |
200 |
8000 |
6000 |
8000 |
150 |
2 |
2У |
ДТ |
36 |
800 |
5000 |
3000 |
3000 |
100 |
10 |
2У |
ДТ |
Таблица 1
