12. Стационарная теплопередача через ограждающую конструкцию. Термическое сопротивление однородной пластины. Термическое сопротивление замкнутых воздушных потоков.

Наружная поверхность ограждения отдает тепло наружному воздуху, окружающим поверхностям и т.д.

Теплозащитные качества ограждающих конструкций характеризуются приведенным сопротивлением теплопередаче R0 и термическим сопротивлением Rk. Их экспериментальное определение основывается на принципе стационарного режима теплопередачи, при котором тепловой поток, проходящий через любое сечение конструкции, перпендикулярное потоку, постоянен.

Термическое сопротивление однородной ограждающей конструкции R_k, м²°С/Вт - отношение разности температур внутренней и внешней поверхностей однородной ограждающей конструкции к плотности теплового потока через конструкцию в условиях стационарной теплопередачи, вычисляемое по формуле  где t_b, t_n - температура внутренней и внешней поверхностей ограждающей конструкции, °С; q - плотность теплового потока через ограждающую конструкцию, Вт/м²;.

Rв.п. – термическое сопротивление замкнутой воздушной прослойки в конструкции ограждения, определяется по формуле в СНиПе II-3-79. В м2*С/Вт.

13. Эквивалентное термическое сопротивление строительных изделий и конструкций при последовательном расположении слоев. Вывод формулы. Пример расчета.

эквивалентное термическое сопротивление ограждения при последовательном расположении слоев.

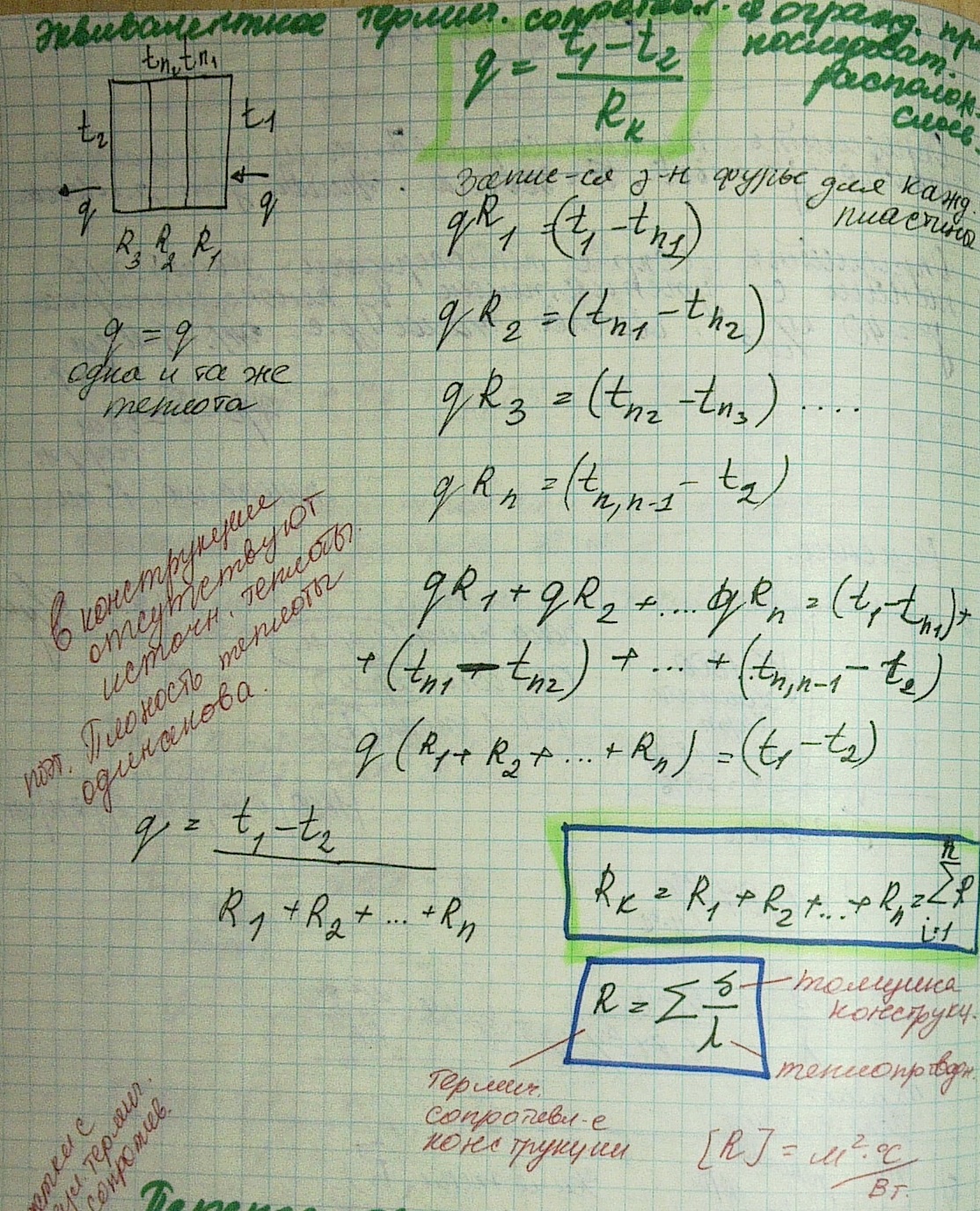

Для последовательного расположения пластин:

Rк- эквивалентное термическое сопротивление многослойной конструкции

t1 и t2 – температура на границах слоев сечения.

qR₁ = (t₁-t_п1)

qR₂ = (t_п1-t_п2)

qR₃ = (t_п2-t₂)

qR_п = (t_п-1-t_п)

qR₁+qR₂+qR₃+…qR_n=(t₁-t_п1)+ (t_п1-t_п2)+…(t_{п п-1}-t₂)

(t_п2-t₂)

q (R₁+R₂+R₃+…R_n)= (t₁-t₂)

q=t₁-t₂ / R₁+R₂+R₃+…R_n

Rк= R₁+R₂+R₃+…R_n =ΣRi

При выводе использовалось, что в конструкции отсутствуют источники и стоки теплоты, плотность потока теплоты одинакова в любом сечении.

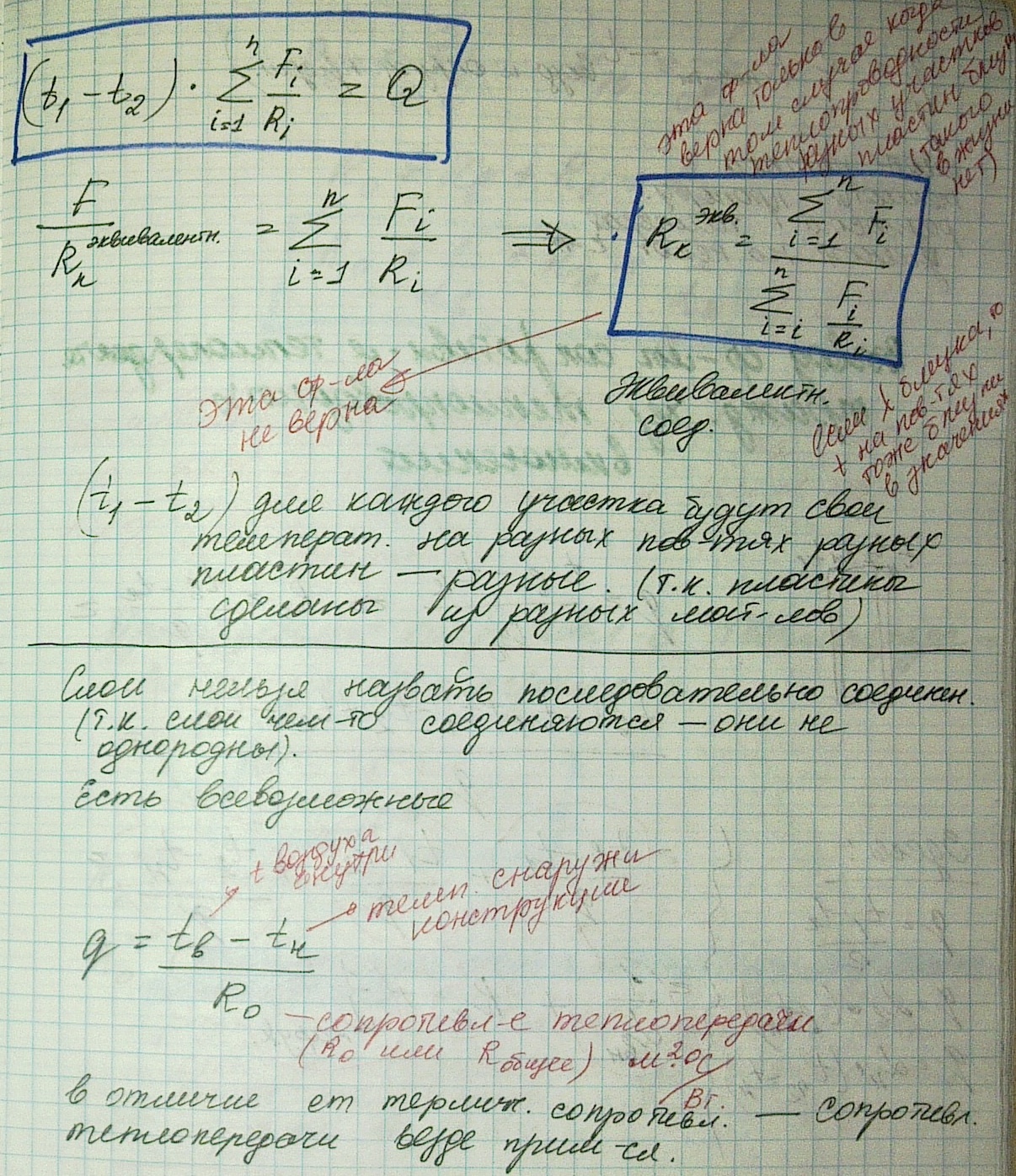

14. Эквивалентное термическое сопротивление теплопередаче строительных изделий и конструкций при параллельном расположении слоев. Вывод формулы и анализ принятых предпосылок. Пример расчета.

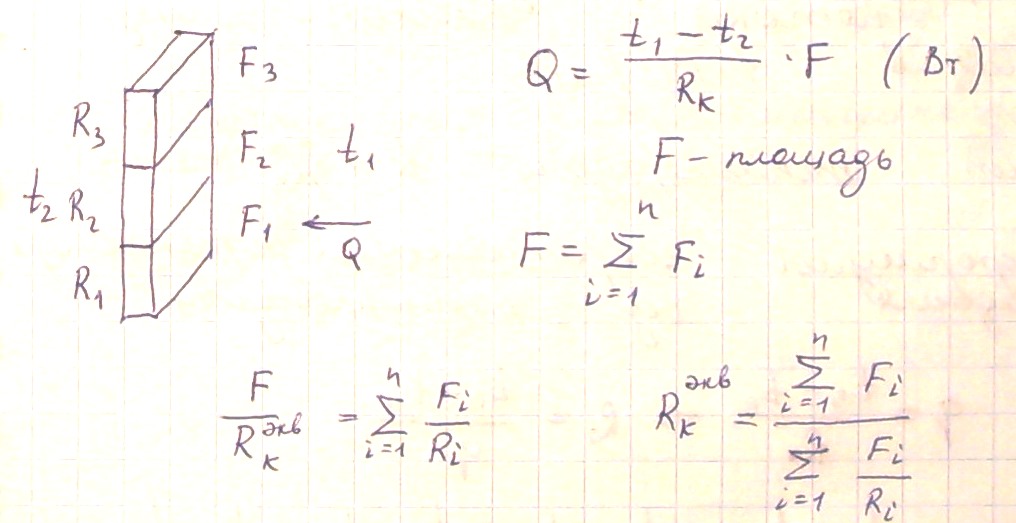

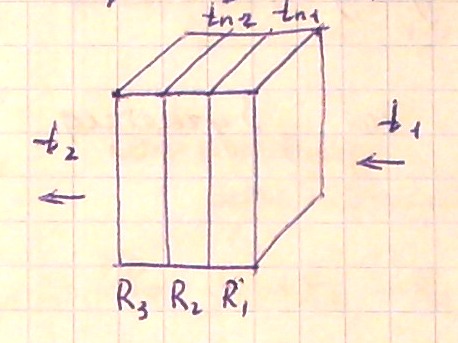

эквивалентное термическое сопротивление ограждения при параллельном расположении слоев.

При смешанном распоолжении слоев эта методика есть в СНиП»строит теплотехника»

Сначала панель делят перпендикулярными плоскостями находят Ri И Rа

Затем делят параллельными плоскостями на 3 участка, находят Ri И Rв

Rk^экв = Ra +2Rв / 3

15. Приведенное сопротивление теплопередаче ограждающей конструкции. Вывод формулы сопротивления теплопередаче слоистого ограждения без теплопроводных включений.

 Приведенное сопротивление теплопередаче   определяют для ограждающих конструкций, имеющих неоднородные участки (стыки, теплопроводные включения, притворы и т.д.) и соответствующую им неравномерность температуры поверхности.

Это физическая величина, численно равная разности температур по разные стороны ограждения при усредненной плотности потока теплоты через ограждение в 1 Вт на м2.

Ro пр = r * Ro

Где r – коэффициент теплотехнической однородности. Чем больше r, тем лучше.

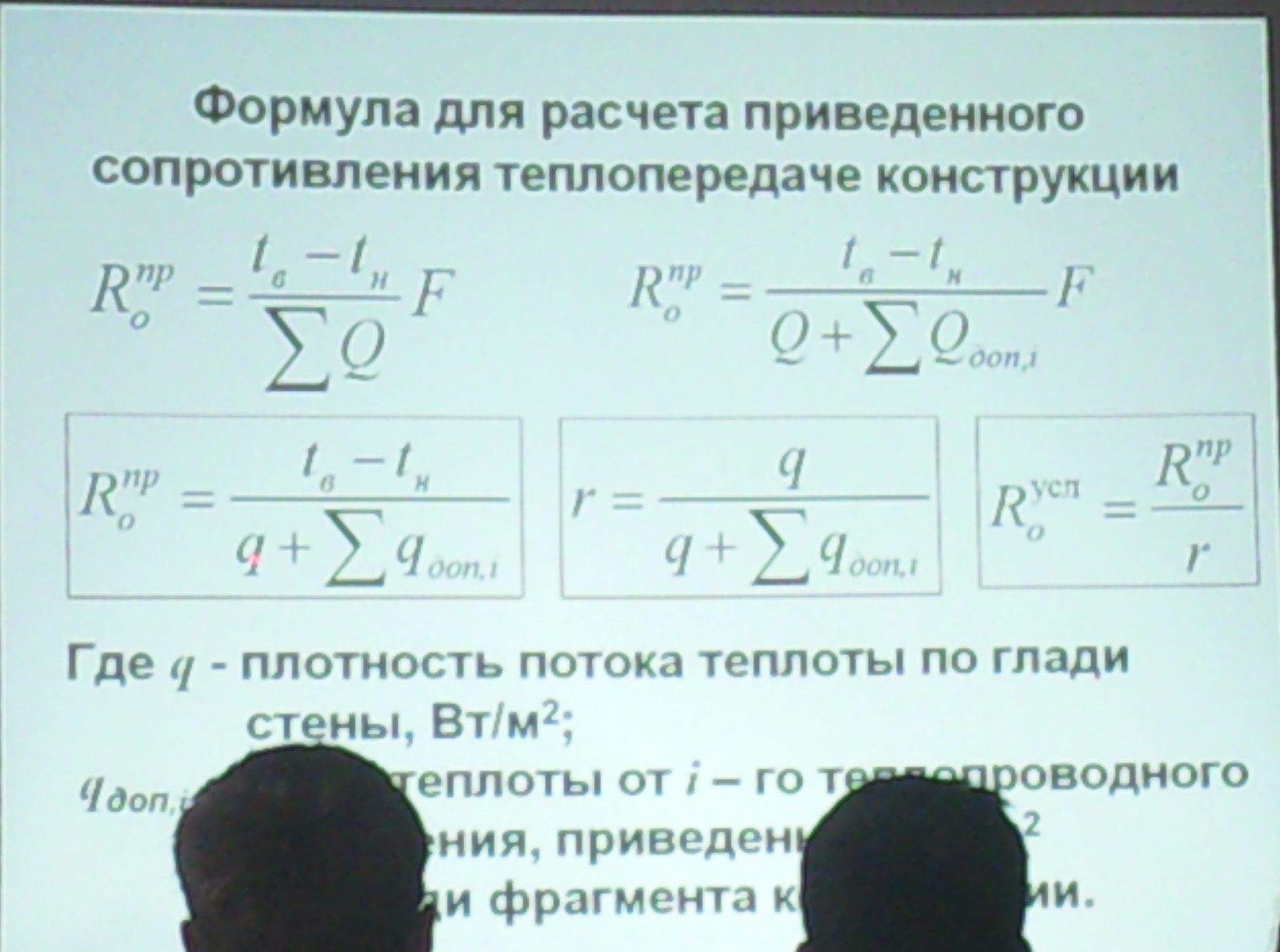

Приведенное сопротивление теплопередаче   ограждающей конструкции, имеющей неравномерность температур поверхностей вычисляют по формуле

Приведенное сопротивление неоднородной конструкции определяется:

А. Разрезаем конструкцию плоскостями, параллельными тепловому потоку, на участки, из которых одни участки могут быть однослойными(из 1 материала), а другие – многослойными.

Т.е. Ra = (F1+F2+…..+Fn) / (F1/R1+f2/r2…..+Fn/Rn)

F1,F2 – площади участков конструкции

R1, R2 – термическое сопротивление этих участков,определяемые по формуле – R = R1 + R3…. R = ширина / коэф-т теплопередачи

Б. разрезаем конструкцию перпендикулярно тепловому потоку на слои,из которых одни могут быть однородными,другие нет.

Приведенное термическое сопротивление: R k пр = Ra + 2Rб / 3,

Если Ra больше Rб. Если нет то расчет вести по методике снипа.

Далее Ro пр = Rв + R k пр + R н

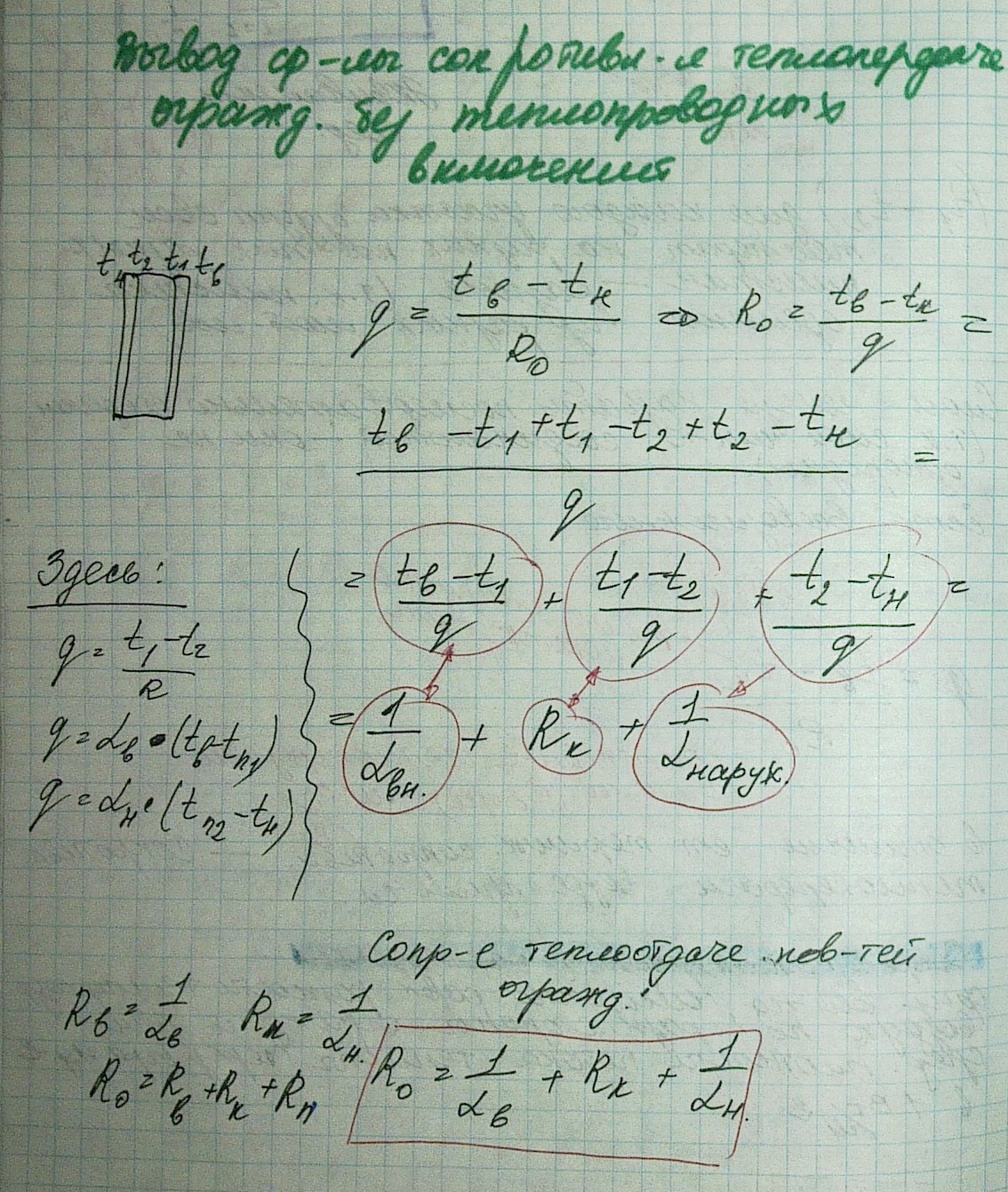

Вывод формулы сопротивления теплопередаче слоистого ограждения без теплопроводных включений
