Система отопления – совокупность конструктивных элементов со связями между ними, предназначенных для получения, переноса и передачи необходимого количества теплоты в обогреваемые помещения в помещениях.
Основные конструктивные элементы:
1. Теплоисточник (котел, теплообменник - при центральном теплоснабжении) – элемент для получения тепловой энергии.
2. Теплопроводы – предназначены для переноса теплоты от теплового источника к отопительному прибору.
3. Отопительные или нагревательные приборы – элементы для передачи теплоты в помещения.

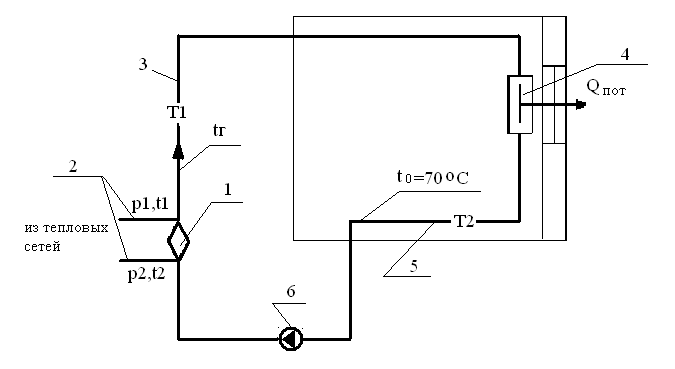

Принципиальная схема системы отопления
Для однотрубной системы отопления принимается tГ = 105 0С;
Для двухтрубной системы отопления принимается tГ = 95 0С.
1- теплообменник (теплогенератор);
2- подвод первичного теплоносителя;
3- подающий теплопровод;
4- отопительный прибор;
5- обратный теплопровод;
6- циркуляционный насос.
Теплоноситель - это жидкая (вода, антифриз) или газообразная (пар, воздух и газ) среда, перемещающаяся в системе отопления. В водяной системе отопления это вода (или антифриз), залитая в отопительную систему, с помощью которой тепло передается от котла к отопительным приборам. Вода – самый распространённый теплоноситель, так как по своим физическим свойствам она способна накапливать при нагревании и отдавать при остывании большое количество тепла. Вода обладает хорошей текучестью и поэтому ее несложно заставить "бегать" по системе отопления протечка не представляет угрозы здоровью. Вода всегда есть в водопроводе и ее просто добавить в систему отопления при недостатке.
Система отопления должна обладать определенной тепловой мощностью.
Расчетная тепловая мощность системы отопления выявляется в результате составления теплового баланса в обогреваемых помещениях при температуре наружного воздуха, называемой расчетной (tР = -34 0С – для Челябинска).
tн1 – минимальная средняя суточная температура.
При текущем значении температуры наружного воздуха (tн.i) расчетная тепловая мощность используется частично и только при tн.р - полностью.
Т. о. в течение отопительного периода теплоперенос к отопительным приборам должен изменяться в широких пределах. Это достигается регулированием системы отопления.
Регулирование может быть качественное (изменяется температура горячей воды), количественное (изменяется расход теплоносителя G2) и качественно-количественное (изменяются оба эти параметра).
Качество системы отопления
Кроме общепринятого значения качества, определяющего хорошо сделанную работу, имеется ввиду качество, под которым также понимается способность системы отопления поддерживать комфортную температуру в доме при относительно низкой температуре теплоносителя на сколько это возможно.
Требования предъявляемые к системам отопления
1. Санитарно-гигиенические :
- поддержание и tв на заданном уровне;
- ограничение .
2 . Экономические :
- капитальные вложения
- расход металла минимальны
- расход тепловой энергии при эксплуатации
3. Архитектурно – строительные:
- соответствие интерьеру помещения;
- компактность;
- увязка со строительными конструкциями.
4. Производственно – монтажные:
- минимум унифицированных узлов и деталей;
- механизация их изготовления;
- сокращение трудозатрат при монтаже.
5. Эксплутационные:
- надежность систем отопления;
- техническое совершенство с. о. (эффективность действия);
- ремонтопригодность.
Наиболее важными являются 1-5.
По расположению основных элементов:
Системы отопления подразделяются на местные и центральные.
К местным системам отопления относят электрическое, газовое (при горении газа непосредственно в отопительных установках) и печное отопление. Радиус действия местных систем отопления ограничен одним - двумя помещениями. Для отопления одного помещения три конструктивных элемента объединены в одной установке, в которой происходит получение, перенос и передача теплоты в помещение. Например, газо-воздушный отопительный агрегат "Тепловей".
Центральными называют системы, предназначенные для отопления многих помещений из одного теплового центра. Тепловой центр может обслуживать одно обогреваемое сооружение или группу сооружений (в этом случае систему отопления именуют районной). Тепловой центр может размещаться:
- в обогреваемом здании (местный тепловой пункт или котельная);
- вне здания – на ЦТП;
- на тепловой станции ТС или в отдельно стоящей котельной;
- на ТЭЦ.
