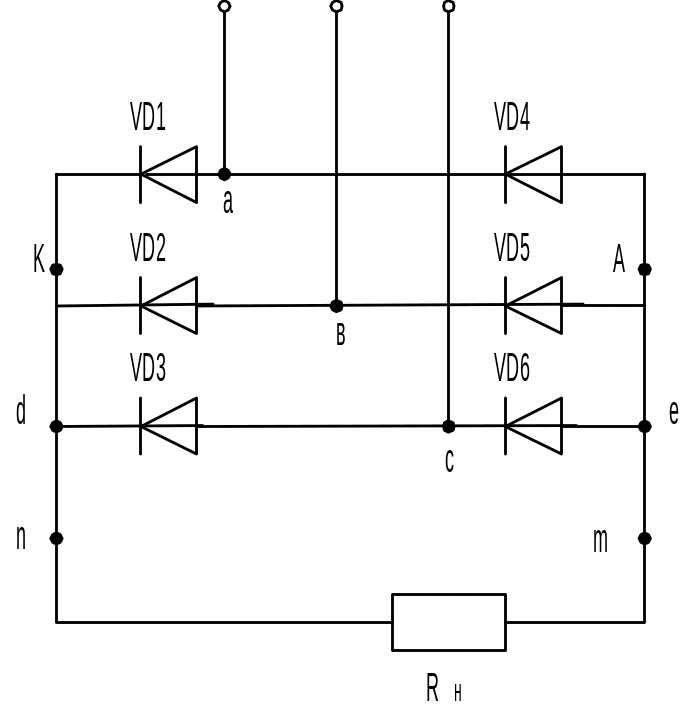

- •Р ис.7 Схема трифазного мостового випрямляча
- •Відповіді на питання:
Оформлення звіту
Вибрати діоди для всіх схем випрямлення згідно результатам дослідження.
Обробити отримані осцилограми: вказати на них точки природної комутації, нанести на осцилограми розраховані значення середньої випрямленої напруги, максимальної зворотної напруги на діодах, визначити амплітуду пульсацій випрямленої напруги.
Письмово відповісти на питання:
У чому різниця, відповідно отриманим результатам, між однофазними схемами випрямлення?
Виконати порівняльну оцінку випрямленої напруги різних схем випрямлячів. У чому перевага трифазних схем випрямлення?
Студент повинен вміти:
1. Досліджувати підсилювач потужності з трансформаторним виходом.
2.Знімати амплітудну характеристику каскадів та підсилювача в цілому.
3.Визначити коефіцієнти підсилення та коефіцієнт корисної дії. 4.Досліджувати потужності з безтрансформаторним виходом.
Студент повинен знати:
1.Конструкцію підсилювача і його особливості.
2.Куди подається вхідний сигнал.
3.Звідки знімається вихідний сигнал та якої він форми.
4.Від чого залежить амплітуда і форма вихідного сигналу.
Звіт
про лабораторну роботу№10
Дослідження схем некерованих випрямлячів
Група |
П.І.Б. студента |
Дата |
Підпис викладача |
|
|
|
|
Таблиця 1
Вхідні дані для дослідження схем
-
Uc,В
Rн,Ом
nт
Таблиця 2
Результати дослідження випрямлячів
Схема |
Однофазні |
Трифазні |
|||||||
Uср,В |
Iср,А |
IVDср |
Uзв.max |
Uср,В |
Iср,А |
IVDср |
Uзв.max |
||
З нульовим виводом |
Розрахунок |
|
|
|
|
|
|
|
|
Зміряно |
|
|
|
|
|
|
|
|
|
Мостова |
Розрахунок |
|
|
|
|
|
|
|
|
Зміряно |
|
|
|
|
|
|
|
|
I частина. Дослідження однофазних двонапівперіодних випрямлячів
1 . Двонапівперіодний випрямляч з нульовим виводом
Рис. 1 Схема двонапівперіодного випрямляча з нульовим виводом
а ) б)
Рис.2 Осцилограми напруг
2. Двонапівперіодний мостовий випрямляч
Рис. 3 Схема двонапівперіодного Рис.4 Осцилограми напруг
мостового випрямляча
I I частина Дослідження трифазних випрямлячів
Трифазний випрямляч з нульовим виводом
Р ис.5 Схема трифазного випрямляча з нульовим виводом
Рис.6 Осцилограми напруг
2 . Трифазний мостовий випрямляч
