- •Тема: дослідження схем некерованих випрямлячів
- •Короткі теоретичні відомості Вивчити §4.1 по роботі [1]. Можна також вивчити ці питання за іншим навчальним посібником;
- •Порядок виконання роботи
- •I частина. Дослідження однофазних двонапівперіодних випрямлячів
- •Дослідження двонапівперіодного випрямляча з нульовим виводом.
- •Дослідження двонапівперіодного мостового випрямляча.
- •II частина. Дослідження схем трифазних випрямлячів.
- •Дослідження трифазної схеми випрямлення з нульовим виводом.
- •Дослідження трифазної мостової схеми випрямлення.
- •Оформлення звіту
- •Дослідження схем некерованих випрямлячів
- •I I частина Дослідження трифазних випрямлячів
- •Р ис.5 Схема трифазного випрямляча з нульовим виводом
- •Р ис.7 Схема трифазного мостового випрямляча
- •Відповіді на питання:
Дослідження двонапівперіодного мостового випрямляча.
Зібрати схему двонапівперіодного мостового випрямляча (рис.2), встановити параметри всіх елементів, згідно з варіантом завдання.
Підключити прилади:
вольтметр РV для вимірювання середнього значення випрямленої напруги на навантаженні- точки «m» «n»;
амперметр РА1 у коло навантаження;
амперметр РА2 у коло одного з діодів (VD3);
осцилограф: канал «А» у точку «U-VD» для зняття осцилограми напруги на діоді, канал «В» в точку «n», для зняття осцилограми напруги на навантаженні.
В вімкнути схему. Результати вимірювання занести в таблицю 2, а осцилограми перенести на рис. 4.

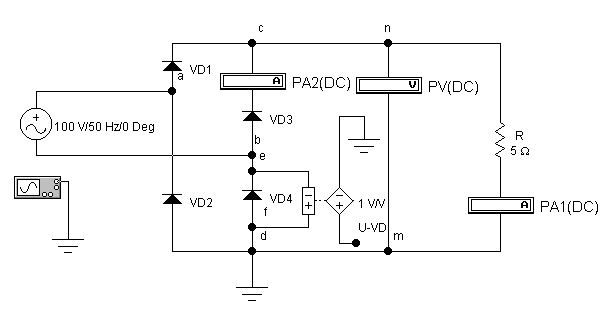

Рис.2. Схема двонапівперіодного мостового випрямляча
II частина. Дослідження схем трифазних випрямлячів.
Для створення трифазної напруги у схемах використовується три джерела змінної синусоїдної напруги із зсувом фаз на 1200. Зсув фаз задається у відповідному віконці параметрів джерел: фаза А-00, фаза В-1200, фаза С-2400.
Дослідження трифазної схеми випрямлення з нульовим виводом.
Зібрати схему трифазного випрямляча з нульовим виводом (рис.3), встановити параметри всіх елементів, згідно з варіантом завдання.
Р ис.3. Схема трифазного випрямляча з нульовим виводом
Підключити прилади:
вольтметр PV для вимірювання середнього значення випрямленої напруги на навантаженні- точки «m» «n»;
амперметр PА1 у коло навантаження;
амперметр PА2 у коло одного з діодів.
осцилограф: канал «А» в точку «f», для зняття осцилограми напруги на діоді, канал «В» в точку «n» для зняття осцилограми напруги на навантаженні.
Ввімкнути схему. Результати вимірювань занести в таблицю 2, а осцилограми перенести на рис.6.
Дослідження трифазної мостової схеми випрямлення.
Зібрати схему трифазного мостового випрямляча (рис.4), встановити параметри всіх елементів, згідно з варіантом завдання.

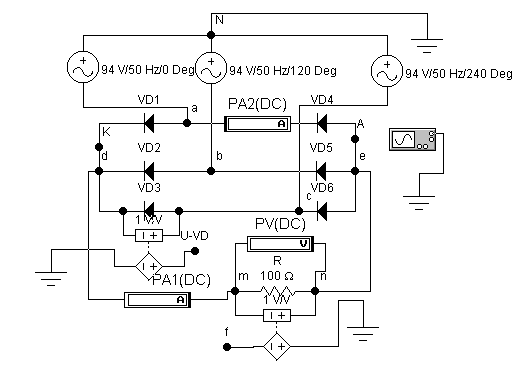

Рис.4. Схема трифазного мостового випрямляча
Підключити прилади:
вольтметр РV для вимірювання середнього значення випрямленої напруги на навантаженні- точки «m» «n»;
амперметр РА1 у коло навантаження;
амперметр РА2 у коло одного з діодів.
Ввімкнути схему. Результати вимірювання записуємо в таблицю 2.
Дослідження осцилограм напруг різних дільниць схеми.
Трифазна мостова схема випрямлення містить дві послідовно (згідно) з'єднані збоку постійного струму вентильні групи: катодну - VD1, VD2, VD3 і анодну VD4, VD5, VD6. З боку змінного струму ці групи з'єднані паралельно. Необхідно зняти осцилограми потенціалів точек К (катодної групи) і А (анодної групи). Для цього канал «А» осцилографа приєднуємо до точки «К», а канал «В» до точки «А» схеми. При цьому, сигнал, що одержаний через канал «В» фарбуємо в червоний колір. Вмикаємо схему. Осцилограми напруг переносимо в бланк звіту (рис. 8 а).
Розглянемо осцилограми напруг на навантаженні і на діоді. Для цього канал «А» підключим до точки «U-VD» (напруга на діоді), а канал «В» до точки «f» (напруга на навантаженні). Зображення з екрану осцилографа переносимо в бланк звіту (рис.8.б.)
