1.2.2 Датчики давления

1.2.2 а) Пружинные датчики давления.Распознают абсолютное, атмосферное, избыточное давление и вакуум. Для измерения давления используют манометры.Манометр-это измерительный прибор или измерительный инструмент для измерения давления или разности давления с непосредственным отсчетом их значений. По виду измеряемого давления выделяют следующие средства измерения давления:барометры-для измерения атмосферного давления,манометры-для измерения избыточного давления,вакууметры-для измерения вакуума,мановакууметры-для измерения излишнего давления и разрэджвання, дифференциальные манометры - для измерения разности двух давлений (перепада давления). По принципу действия : 1) Пружинные, 2) Жидкосные

Пружинные манометры.Принцип действия деформационных манометров основанный на уравновешивания измеряемой величины силами деформации тугих элементов, причем величина этой деформации служит мерой измеряемой величины.В качества упругих чувствительных элементов используют трубчатые пружины, мембранные каробки и сильфоны (рис.).

Рис. Схемы деформационных манометров:а - с трубчатай пружиной; б – мембранные; в, г – сильфонныя; д - мембранная каробка.

Один конец трубки закрепленный, второй соединенный со стрелкой прибора. При подаче в трубку жидкости, газа, пары под давлением, она скручивается или раскручивается, ее свободный конец передвигается, тем самым воротит относительно оси стрелку прибора. Трубку изготавливают со стали или латуни, она им. сечение в виде эллипса. Чувствительным эл-там мембранных манометров является мембрана в виде тонкой пластинки с резины, бронзы, нержавеющей стали, пласмасы. Под действием давления мембрана прогибается и передвигает шток, связанный со стрелкой.В сильфонных манометрах чувствительным эл-там появляется гофрированный тонкостенный сосуд, выполненный с тугого материала (рис. в, г). Разность внешнего и внутреннего давления создает силу, кот.действует вдоль оси. При этом сильфон сжимается или растягивается и передвигает шток, с каким связано стрелка.Для измерения давления и его разности используют также мембранные каробки(рис. д). Они им. меньшую твердость и увеличенную зону передвижений, пропорциональных приложенному давлению.

1.2.2 б) Основные сведения о выборе, установке и эксплуатации приборов давления(ПД)Для надежного измерения давления необходимо соблюдение требование: 1) При выборе ПД нужны сведения о величине давления, диапазоне, наличие пульсаций, свойства среды, заданная точность измерения; 2) При измерении давления газов в трубах отбор импульса производится выше оси трубопровода, жидкости ниже оси трубопровода; 3) Места отбора давления должно располагаться вдали от поворотов ответвлений, местных сопротивлений - т.к. искажение формы потока. 4) соединение отборных устройств и датчиков производят с помощью импульсных трубок диаметр 10-12 мм из алюминия, меди. стали - 30м длинна при Р до 10² Па и 50м длинна при Р свыше 10² Па. 5) Для защиты чувствительных элементов дд используются защитные устройства- разделительные устройства, разделительных мембран, разделительные сосуды.

А Б

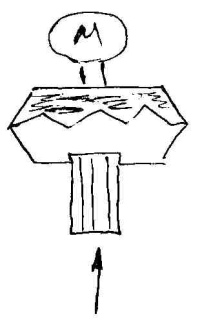

А) 1 – корпус; 2 – мембрана; М - манометр; над мембраной вода, с агрессивной средой контактирует мембрана из антикоррозионных покрытий.

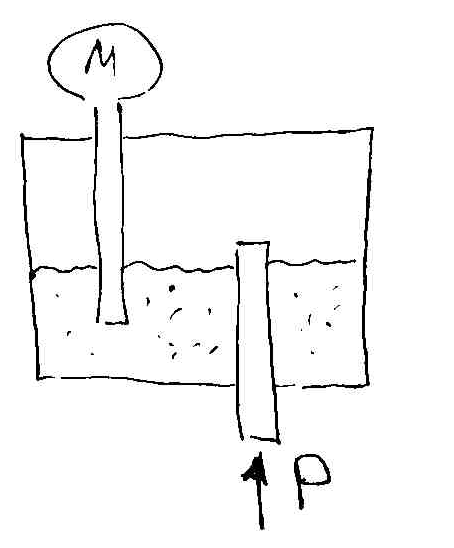

Б) корпус заполнен жидкостью не реагирующей с контактной средой.

6) пульсации потока вызывают колебание стрелки, чтобы этого избежать ставят сглаживающее устройство в виде игольчатого вентиля-трубки небольшой длины с малым внутренним диаметром, который создает сопротивление потока сглаживая колебания.
