Работа системы "Тобол-тв".

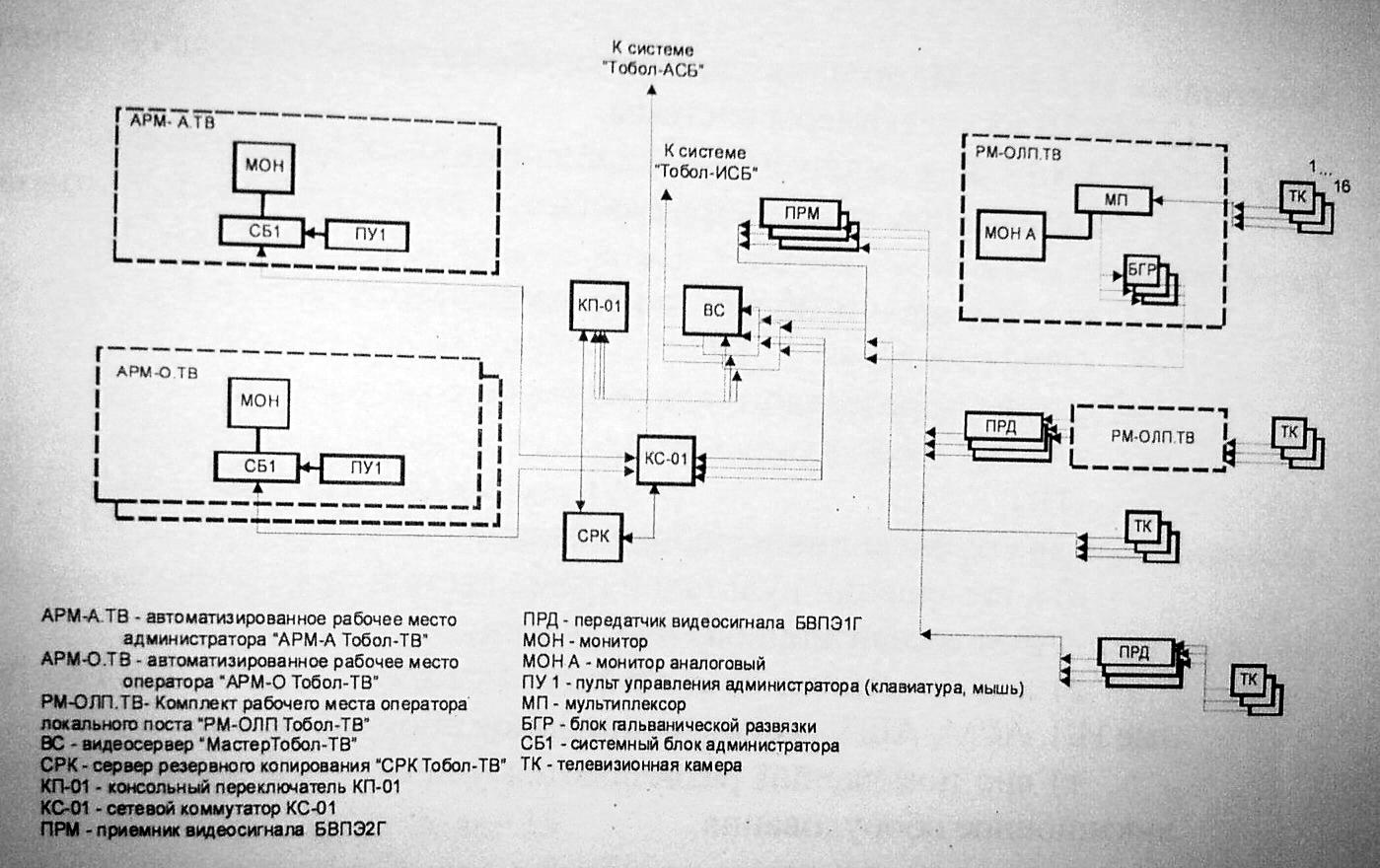

В общем виде структурная схема системы "Тобол-ТВ" представлена на рисунке:
1.5.2. Видеосервер «Мастер Тобол-ТВ» предназначен для сбора, обработки и накопления видеоинформации от подключаемых к нему телекамер, а также передачи тревожных сообщений.
1.5.3 Автоматизированное рабочее место администратора «АРМ-А Тобол-ТВ» предназначено для конфигурирования системы, просмотра оперативных и долговременных видеоархивов, выборочного контроля зон наблюдения.
1.5.4 Автоматизированное рабочее место оператора «АРМ-0 Тобол-ТВ» предназначено для телевизионного наблюдения контролируемых зон, просмотра оперативных видеоархивов.
1.5.5. Рабочее место оператора локального поста «РМ-ОЛП Тобол-ТВ» - является рабочим местом оператора локального поста, который контролирует состояние охраняемых объектов. Осуществляется непосредственное наблюдение с любой телекамеры локальной зоны.
1.5.6. Сервер резервного копирования «СРК Тобол-ТВ» позволяет создать долговременный архив видеоданных или иметь локальную запись от телекамер, подключенных по медленному каналу связи.
1.5.7. Телекамеры наблюдения предназначены для формирования стандартного телевизионного сигнала.
1.5.8. Коммуникационное оборудование для организации локальной вычислительной сети и подключения периферийного оборудования.
1.5.9. Электроснабжение системы может осуществляться как от одного, так и от двух независимых фидеров 220 В.
1.5.10. Для обеспечения бесперебойного электропитания аппаратуры, системы применяется АБП, обеспечивающие сохранение работоспособности системы при пропадании напряжения на обоих фидерах 220 В.
1.5.11. Источники питания обеспечивают подачу электропитания . L. 24/42B на телекамеры системы.
1.5.12. Рекомендуемое размещение аппаратуры системы Аппаратура системы размешается в аппаратной, пультовой и в помещениях объекта:
а) в помещении аппаратной размешаются:
- видеосерверы;
- серверы резервного копирования; -АБП;
-ИП;
- коммуникационное оборудование.
б) в помещении пультовой размещается:
- АРМ телевизионного наблюдения.
в) в помещениях объекта размещаются внутренние ТК, дополнительные ИП, АРМ. АБП, коммуникационное оборудование.
г) вне помещений размещаются уличные ТК, дополнительное коммуникационное оборудования.
Описание и работа составных частей системы. Видеосерверы «Мастер Тобол-тв ».
2.1. Видеосерверы «Мастер Тобол-ТВ ».
2.1.1. Видеосерверы «Мастер Тобол-ТВ» предназначены для:
- сбора, обработки, записи, хранения и передачи в цифровом виде видеоинформации, получаемой от подключенных к ним телекамер, расположенных на территории объекта;
- стыковки с другими подсистемами СФЗ.
2.1.2 Варианты исполнения согласно таблице 2.1.1.
Обозначение варианта исполнения |
Количество плат видеоввода |
Количество видео каналов |
Примечание |
ЦКДИ 463329 007 |
2 |
16 |
«Мастер16/2 Гобол-1В» |
ЦКДИ 463329 007-01 |
4 |
16 |
«Мастер 16/4 1 обол-ТВ» |
ЦКДИ 463329 007-02 |
2 |
32 |
«Мастер32/2 1 обол-ТВ» |
ЦКДИ 463329 007-03 |
4 |
32 |
«Мастер32/4 I обол-1 В» |
2,1.3. Обработка, отображение, хранение и передача информации с 16(32) видеовходов в цифровом виде и запись на жесткий диск объемом не менее 146 Гб.
