Монитор радиационный транспортный состав и устройство.
МТ является пороговым устройством, регистрирующим нейтронное и гамма-излучение и сигнализирующим в случае превышения интенсивности излучения над фоновым сверх установленного порогового значения.
Наименование |
Количество |
Колонна I Блок детектирования гамма- излучения Блок детектирования нейтронов Блок управления системы детектирования |
1 4 4 1 |
Блок фотоприемника СПЭК-5-75-Я |
1 |
Колонна 2 Блок детектирования гамма- излучения Блок детектирования нейтронов |
1 4 4 |
Блок излучателя СПЭК-5-75-Я |
1 |
Выносной индикатор Выносной индикатор CAN |
1 1 |
Соединительные кабели |
комплект |
Компакт-диск с программным обеспечением |
1 |
Руководство по эксплуатации |
1 |
Формуляр |
1 |
МТ автоматически отслеживает изменения фона. В случае превышения порога обнаружения в отсутствии объекта измерения включается сигнализация о нарушении режима работы.
В МТ предусмотрена выдача сообщений по CAN-интерфейсу на центральный пост автоматизированной системы физической защиты (ЦП АСФЗ) об основных изменениях в режимах работы МТ.
Измерительные колонны защищены от несанкционированного вскрытия специальными датчиками.
Время установления рабочего режима при температуре окружающей среды не ниже - 25оС не более 30 мин.
Габаритные размеры и масса составных частей МТ не должны превышать значений:
1. Измерительная колонна: длина - 810 мм; ширина 410 мм, высота - 3800, масса- 654 кг.
2. Выносной индикатор: длина - 340 мм, ширина 150, высота - 90 мм, масса - 2 кг;
3. Выносной индикатор CAN: длина - 340 мм, ширина 150 мм, высота - 90 мм, масса - 2 кг.
4. Расстояние между измерительными колоннами от 3 до 10м.
5. Длина кабелей связи выносного индикатора и выносного индикатора CAN с измерительными колоннами до 120 м.
Режим работы - непрерывный.
Устройство мт

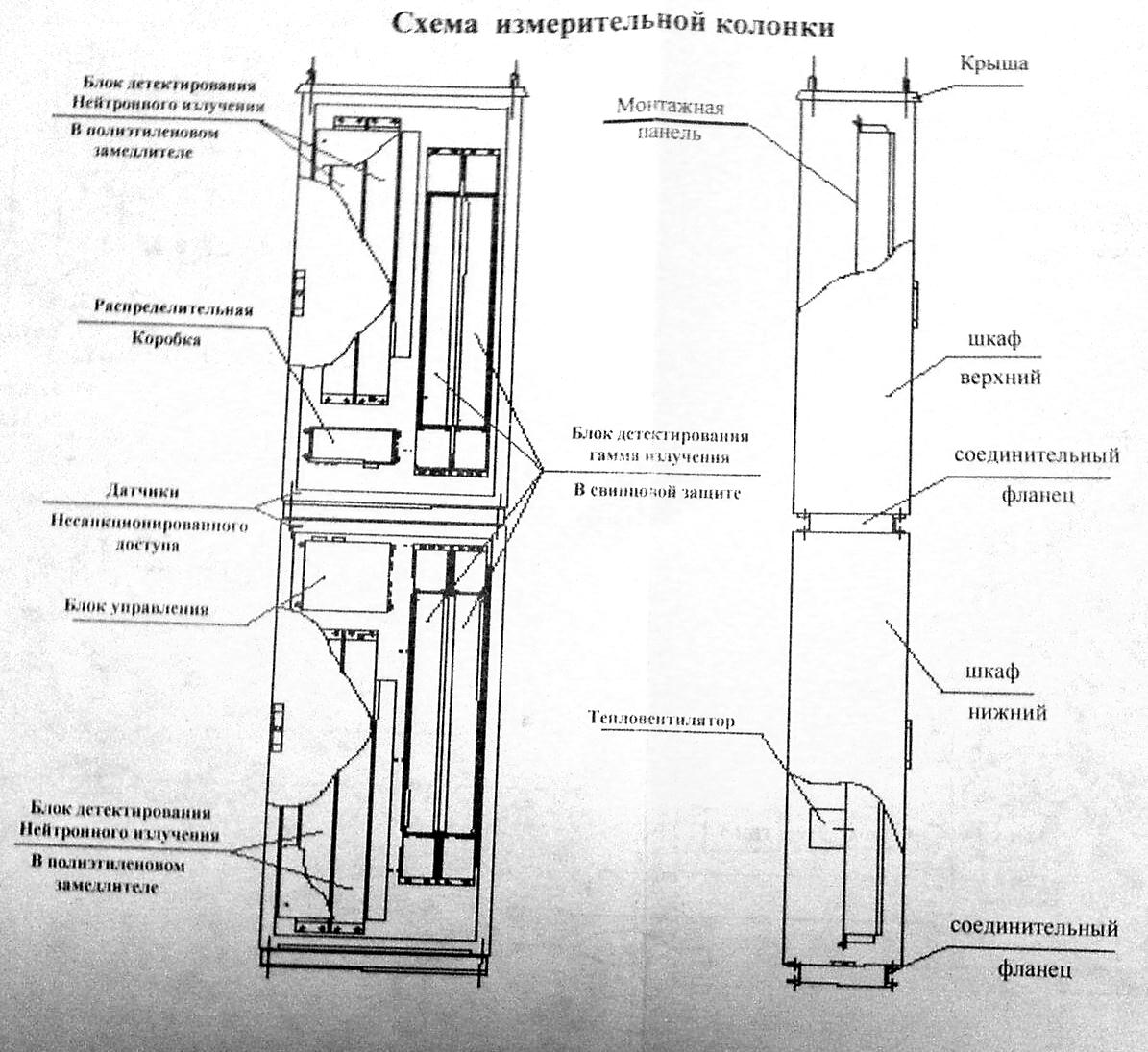

МТ представляет собой две измерительные колонны, расположенные друг от друга на расстоянии от 3 до 10 м и связанные между собой и с выносными индикаторами и кабелями. На одной из колонн расположен блок фотоприемника, на другой - блок излучателя (далее - ИК датчик).
Каждая колонна содержит четыре блока детектирования гамма-излучения на основе пластических сцинтилляторов, четыре блока детектирования нейтронов на основе гелиевых (ЗНе) пропорциональных счетчиков, распределительную коробку, датчик температуры, датчики несанкционированного доступа и тепловентилятор. Одна из колонн также содержит блок управления системы детектирования.
Для повышения чувствительности МТ к гамма нейтронному излучению ИИИ блоки детектирования гамма-излучения окружены с трех сторон свинцовой защитой, а блоки детектирования нейтронного излучения помещены в полиэтиленовый замедлитель.
Корпус измерительной колонны представляет собой два шкафа TS-8 фирмы Rittal, ФРГ (верхний и нижний), соединенных между собой фланцем. Крепление колонны к фундаменту также осуществляется через соединительный фланец.
В основании нижнего шкафа установлены кабельные гермовводы. На корпусе каждого шкафа под дверцей закреплены датчики НСД (верхний и нижний).
Свинцовая защита, полиэтиленовый замедлитель, блоки детектирования, блок управления и распределительные коробки установлены на монтажных панелях которые крепятся к нижним и верхним частям каркаса шкафов с помощью крепежных проставок.
На задней стороне монтажной панели устанавливается тепловентилятор, обеспечивающий поддержание температуры внутри колонн не ниже заданной и циркуляцию воздуха для выравнивания температуры внутри колонны и исключения образования конденсата.
Изнутри шкафы и верхний фланец соединительный для обеспечения теплоизоляции оклеиваются пеноплексом.
Блок управления системы детектирования собран в корпусе KL 1507.210 фирмы Rittal, Германия. В состав блока управления входят:
- контроллер М-167-1;
- трансформатор ТПП268-220-50;
- плата обработки и управления;
- плата питания и управления тепловентиляторами.
Распределительная коробка собрана в корпусе KL 1515.210 фирмы Rittal, Германия и содержит клеммные колодки для передачи сигналов с блоков детектирования, инфракрасного приемника и датчиков несанкционированного доступа в блок управления системой детектирования. В корпусе распределительной коробки закреплен датчик температуры.
Выносные индикаторы собраны в корпусах KL 1515.210 и содержат звуковой излучатель и два светодиодных индикатора, указывающих на режимы работы МТ.
Выносной индикатор CAN, помимо этого, содержит кнопку «Сброс» и разъем РС-4 для подключения к внешней ЭВМ.
