2 Каналы передачи данных и их характеристики

Все компьютеры информационно-вычислительной сети между собой соединены линиями связи.

Линия связи (рисунок 3) в общем случае состоит из физической среды, по которой передаются электрические информационные сигналы, аппаратуры передачи дан­ных и промежуточной аппаратуры. Синонимом термина линия связи (line) являет­ся термин канал связи (channel).

Р исунок 3 – Структура линии связи

Физическая среда передачи данных (medium) может представлять собой кабель, то есть набор проводов, изоляционных и защитных оболочек и соединительных разъемов, а также земную атмосферу или космическое пространство, через кото­рые распространяются электромагнитные волны.

В зависимости от среды передачи данных линии связи разделяются на следую­щие (рисунок 4):

• проводные (воздушные);

• кабельные (медные и волоконно-оптические);

• радиоканалы наземной и спутниковой связи.

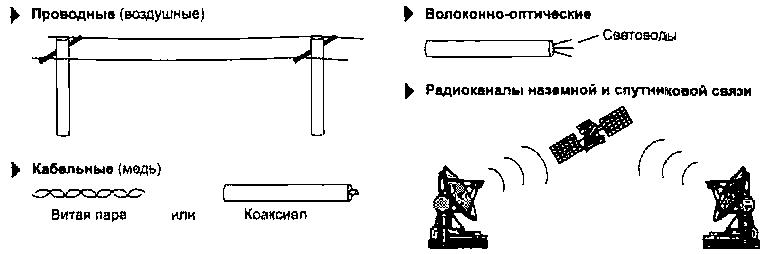

Рисунок 4 – Типы физических сред передачи данных

Проводные (воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и вися­щие в воздухе. По таким линиям связи традиционно передаются телефонные или телеграфные сигналы, но при отсутствии других возможностей эти линии исполь­зуются и для передачи компьютерных данных. Скоростные качества и помехоза­щищенность этих линий оставляют желать много лучшего. Сегодня проводные линии связи быстро вытесняются кабельными.

Кабельные линии представляют собой достаточно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электромагнитной, механической, а также, возможно, климатической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присо­единение к нему различного оборудования. В компьютерных сетях применяются три основных типа кабеля: кабели на основе скрученных пар медных проводов, коак­сиальные кабели с медной жилой, а также волоконно-оптические кабели.

Скрученная пара проводов называется витой парой (twisted pair). Витая пара существует в экранированном варианте (Shielded Twistedpair, STP), когда пара мед­ных проводов обертывается в изоляционный экран, и неэкранированном (Unshielded Twistedpair, UTP), когда изоляционная обертка отсутствует. Скручивание проводов снижает влияние внешних помех на полезные сигналы, передаваемые по кабелю. Коаксиальный кабель (coaxial) имеет несимметричную конструкцию и состоит из внутренней медной жилы и оплетки, отделенной от жилы слоем изоляции. Суще­ствует несколько типов коаксиального кабеля, отличающихся характеристиками и областями применения — для локальных сетей, для глобальных сетей, для кабельно­го телевидения и т. п. Волоконно-оптический кабель (optical fiber) состоит из тонких (5-60 микрон) волокон, по которым распространяются световые сигналы. Это наиболее качественный тип кабеля — он обеспечивает передачу данных с очень высокой скоростью (до 10 Гбит/с и выше) и, к тому же, лучше других типов передающей среды обеспечивает защиту данных от внешних помех.

Радиоканалы наземной и спутниковой связи образуются с помощью передатчика и приемника радиоволн. Существует большое количество различных типов радио­каналов, отличающихся как используемым частотным диапазоном, так и дальностью канала. Диапазоны коротких, средних и длинных волн (KB, СВ и ДВ), называемые также диапазонами амплитудной модуляции (Amplitude Modulation, AM) по типу используемого в них метода модуляции сигнала, обеспечивают дальнюю связь, но при невысокой скорости передачи данных. Более скоростными являются каналы, работающие на диапазонах ультракоротких волн (УКВ), для которых характерна частотная модуляция (Frequency Modulation, FM), а также диапазонах сверхвысо­ких частот (СВЧ или microwaves). В диапазоне СВЧ (свыше 4 ГГц) сигналы уже не отражаются ионосферой Земли и для устойчивой связи требуется наличие прямой видимости между передатчиком и приемником. Поэтому такие частоты использу­ют либо спутниковые каналы, либо радиорелейные каналы, где это условие выпол­няется.

В компьютерных сетях сегодня применяются практически все описанные типы физических сред передачи данных, но наиболее перспективными являются волоконно-оптические. На них сегодня строятся как магистрали крупных территори­альных сетей, так и высокоскоростные линии связи локальных сетей. Популярной средой является также витая пара, которая характеризуется отличным соотноше­нием качества к стоимости, а также простотой монтажа. С помощью витой пары обычно подключают конечных абонентов сетей на расстояниях до 100 метров от концентратора. Спутниковые каналы и радиосвязь используются чаще всего в тех случаях, когда кабельные связи применить нельзя — например, при прохождении канала через малонаселенную местность или же для связи с мобильным пользова­телем сети, таким как шофер грузовика, врач, совершающий обход, и т. п.

Аппаратура передачи данных (АПД или DCE — Data Circuit terminating Equipment) непосредственно связывает компьютеры или локальные сети пользователя с лини­ей связи и является, таким образом, пограничным оборудованием. Традиционно аппаратуру передачи данных включают в состав линии связи. Примерами DCE являются модемы, терминальные адаптеры сетей ISDN, оптические модемы, уст­ройства подключения к цифровым каналам. Обычно DCE работает на физическом уровне, отвечая за передачу и прием сигнала нужной формы и мощности в физи­ческую среду.

Аппаратура пользователя линии связи, вырабатывающая данные для передачи по линии связи и подключаемая непосредственно к аппаратуре передачи данных, обобщенно носит название оконечное оборудование данных (ООД или DTE — Data Terminal Equipment). Примером DTE могут служить компьютеры или маршрутиза­торы локальных сетей. Эту аппаратуру не включают в состав линии связи.

Разделение оборудования на классы DCE и DTE в локальных сетях является достаточно условным. Например, адаптер локальной сети можно считать как при­надлежностью компьютера, то есть DTE, так и составной частью канала связи, то есть DCE.

Промежуточная аппаратура обычно используется на линиях связи большой про­тяженности. Промежуточная аппаратура решает две основные задачи:

- улучшение качества сигнала;

- создание постоянного составного канала связи между двумя абонентами сети.

В локальных сетях промежуточная аппаратура может совсем не использовать­ся, если протяженность физической среды — кабелей или радиоэфира — позволяет одному сетевому адаптеру принимать сигналы непосредственно от другого сетево­го адаптера, без промежуточного усиления. В противном случае применяются уст­ройства типа повторителей и концентраторов.

В глобальных сетях необходимо обеспечить качественную передачу сигналов на расстояния в сотни и тысячи километров. Поэтому без усилителей сигналов, уста­новленных через определенные расстояния, построить территориальную линию связи невозможно. В глобальной сети необходима также и промежуточная аппара­тура другого рода — мультиплексоры, демультиплексоры и коммутаторы. Эта ап­паратура решает вторую указанную задачу, то есть создает между двумя абонентами сети составной канал из некоммутируемых отрезков физической среды — кабелей с усилителями.

Наличие промежуточной ком­мутационной аппаратуры избавляет создателей глобальной сети от необходимости прокладывать отдельную кабельную линию для каждой пары соединяемых узлов сети. Вместо этого между мультиплексорами и коммутаторами используется высо­коскоростная физическая среда, например волоконно-оптический или коаксиальный кабель, по которому передаются одновременно данные от большого числа сравни­тельно низкоскоростных абонентских линий. А когда нужно образовать постоян­ное соединение между какими-либо двумя конечными узлами сети, находящимися, например, в разных городах, то мультиплексоры, коммутаторы и демультиплексо­ры настраиваются оператором канала соответствующим образом. Высокоскорост­ной канал обычно называют уплотненным каналом.

В зависимости от типа промежуточной аппаратуры все линии связи делятся на аналоговые и цифровые. В аналоговых линиях промежуточная аппаратура предна­значена для усиления аналоговых сигналов, то есть сигналов, которые имеют не­прерывный диапазон значений. Такие линии связи традиционно применялись в телефонных сетях для связи АТС между собой. Для создания высокоскоростных каналов, которые мультиплексируют несколько низкоскоростных аналоговых або­нентских каналов, при аналоговом подходе обычно используется техника частот­ного мультиплексирования (Frequency Division Multiplexing, FDM).

В цифровых линиях связи передаваемые сигналы имеют конечное число состоя­ний. Как правило, элементарный сигнал, то есть сигнал, передаваемый за один такт работы передающей аппаратуры, имеет 2 или 3 состояния, которые передаются в линиях связи импульсами прямоугольной формы. С помощью таких сигналов пе­редаются как компьютерные данные, так и оцифрованные речь и изображение. В цифровых каналах связи используется промежуточная аппаратура, которая улуч­шает форму импульсов и обеспечивает их ресинхронизацию, то есть восстанавливает период их следования. Промежуточная аппаратура образования высокоскорост­ных цифровых каналов (мультиплексоры, демультиплексоры, коммутаторы) рабо­тает по принципу временного мультиплексирования каналов (Time Division Multiplexing, TDM), когда каждому низкоскоростному каналу выделяется опреде­ленная доля времени (тайм-слот или квант) высокоскоростного канала.

Аппаратура передачи дискретных компьютерных данных по аналоговым и циф­ровым линиям связи существенно отличается, так как в первом случае линия свя­зи предназначена для передачи сигналов произвольной формы и не предъявляет никаких требований к способу представления единиц и нулей аппаратурой переда­чи данных, а во втором — все параметры передаваемых линией импульсов стандар­тизованы. Другими словами, на цифровых линиях связи протокол физического уровня определен, а на аналоговых линиях — нет.

К основным характеристикам линий связи относятся:

• амплитудно-частотная характеристика;

• полоса пропускания;

• затухание;

• помехоустойчивость;

• перекрестные наводки на ближнем конце линии;

• пропускная способность;

• достоверность передачи данных;

• удельная стоимость.
