12. Раскройте сущность понятия «собственная индуктивность катушки».
Перечислите, какие параметры влияют на величину индуктивности катушки, и объясните их влияние.
Определите необходимое число витков катушки с индуктивностью
L = 0,4 Гн. Относительная магнитная проницаемость сердечника катушки
µr =1600, площадь поперечного сечения сердечника составляет 2,8см², а длина сердечника равна 5,6 см.
Рассчитайте магнитный поток, который возникает в сердечнике катушки, если ток, протекающий по виткам, составляет 2 мА.
ОТВЕТ
Собственная индуктивность уединенного контура (или катушки) есть величина, характеризующая связь потокосцепления самоиндукции и тока, численно равная отношению потокосцепления самоиндукции контура к току в нем:
Гн (Генри)
Величина собственной индуктивности катушки зависит от количества витков катушки, длины и сечения сердечника, материала, из которого изготовлен сердечник.
L=µ0· µr·N²·S/ℓ где
µr относительная магнитная проницаемость сердечника
N - количество витков катушки
S - площадь поперечного сечения сердечника катушки, м²
ℓ длинна сердечника катушки, м
Определить
Определяем
количество витков
Магнитный
поток
13. Выскажите суждение о явлении электромагнитной индукции.
Сформулируйте закон электромагнитной индукции. Запишите математическое выражение закона электромагнитной индукции.
Определите ток, протекающий по проводнику, если прямолинейный проводник движется в однородном магнитном поле с индукцией В = 0,2 Тл под углом 60º к линиям индукции. Длина проводника составляет 60 см, скорость движения проводника равна 16 м/с. Проводник соединен с резистором
R=3,8 Ом, сопротивление соединительных проводов составляет 0,2 Ом.
ОТВЕТ
Возбуждение электродвижущей силы в контуре при изменении потокосцепления этого контура называется электромагнитной индукцией.
Под действием индуктированной э. д. с. в замкнутом контуре возникает индуктированный электрический ток.
Закон электромагнитной индукции устанавливает количественное выражение для индуктированной э. д. с.

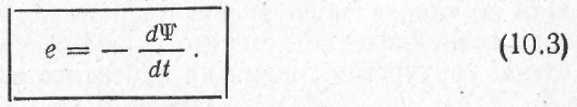

Электродвижущая сила, индуктируемая в замкнутом контуре при изменении сцепленного с ним магнитного потока, равна скорости изменения потокосцепления, взятой с отрицательным знаком:
В(вольт)
Определить
Определяем
ЭДС. которая наводится в проводнике
Ток
протекающий по проводнику
14. Выскажите суждение о «потокосцеплении»,
Раскройте сущность явлений: ЭДС самоиндукции и ЭДС взаимоиндукции.
Определите максимальное и минимальное значение энергии магнитного поля магнитно-связанных катушек, если коэффициент связи двух катушек равен 0,5. Катушки имеют индуктивность L1 =100 Гн и L2 =25 Гн,. Ток первой катушки 10 А, ток второй катушки 20 А.
ОТВЕТ
Произведение числа витков и сцепленного с этими витками магнитного потока называют потокосцеплением:
Ψ=Ф·N Вб(вебер),где
Ф магнитный поток. Вб
N rколичество витков
При изменении собственного потокосцепления в контуре или катушке наводится э. д. с. Самоиндукции. Изменение собственного потокосцепления обычно является следствием изменения тока

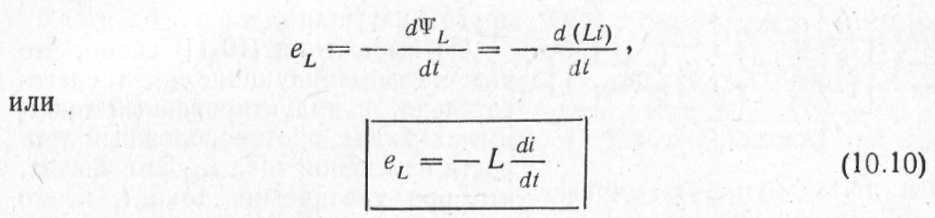

Э. д. с. самоиндукции пропорциональна скорости изменения тока di/dt. Она противодействует изменению тока, т. е. при увеличении тока препятствует его росту, а при уменьшении задерживает его падение (правило Ленца).
При изменении взаимного потокосцепления наводится э. д. с. взаимоиндукции. Для системы магнитно-связанных катушек э. д. с. взаимоиндукции
Изменение взаимного потокосцепления может быть следствием изменения тока в одной из катушек или изменения коэффициента связи. Э. д. с. взаимоиндукции е2м во второй катушке пропорциональна скорости изменения этого тока:
Аналогично, при изменении тока i2 э. д. с. взаимоиндукции
В том и другом случае коэффициентом пропорциональности является взаимоиндуктивность системы М.
Определить
Определяем
взаимную индуктивность
Максимальное
значение энергии будет при согласном
включении катушек
Минимальное
значение энергии будет при встречном
включении катушек
