Исследование резонансного усилителя в режиме анализа переходных процессов
1. В графическом редакторе выполните изменение частоты источника сигнала (параметр FREQ), установив ее равной резонансной частоте колебательного контура.
2. Задайте необходимые параметры директивы моделирования переходных процессов(Analysis Setup/Transient): конечное время анализа (Final Time), временной шаг расчета характеристик (Step Ceiling). Закрыв окно Analysis Setup, запустите режим моделирования командой Analysis/Simulate или нажатием клавиши F11. Важно отметить, что для правильного отображения результатов расчета необходимо так выбирать шаг между отсчетами сигнала, чтобы на период несущего колебания приходилось не менее 20—25 отсчетов. Речь идет о параметре Step Ceiling директивы Transient. Так для схемы из файла p5.sch пара метр Step Ceiling = 0,005 мкс и форма выходного сигнала получается такой, как на рис. 2-6.

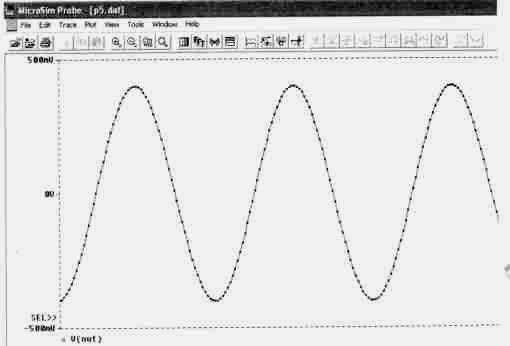

Рис. 2-6. Форма сигнала на выходе резонансного усилителя при правильном значении параметра Step Ceiling
Если же параметр Step Ceiling установить равным 0.1 мкс, то отсчетов сигнала явно недостаточно, результаты моделирования не соответствуют действительности — форма сигнала искажается, как будто бы имеет место модуляция амплитуды выходного сигнала, уровень сигнала значительно меньше по сравнению с действительным. На рис. 2-7 показан результат моделирования при неверно установленном параметре Step Ceiling.
Рис. 2-7. Искаженная форма сигнала на выходе резонансного усилителя при неверном значении параметра Step Ceiling (недостаточно отсчетов на период несущей частоты)
3. По графику выходного сигнала в окне программы Probe определите коэффициент усиления (КУ) схемы и сравните его с коэффициентом усиления, рассчитанным в режиме анализа частотных характеристик. При этом значения КУ могут различаться. Это связано с тем, что алгоритмы расчета частотных и временных характеристик различаются. Частотный анализ является менее точным, но более быстродействующим, поэтому коэффициент усиления следует определять по результатам временного анализа.
4. Измените частоту источника сигнала в окне графического редактора так, чтобы сигнал находился в полосе пропускания контура. Выполнив моделирование с измененными параметрами, убедитесь в уменьшении уровня выходного сигнала по сравнению с предыдущим результатом (когда частота источника сигнала в точности соответствовала резонансной частоте контура).
Пример и порядок выполнения заданий на моделирование искажений импульсных сигналов при их прохождении через резистивный усилитель
Резистивные усилители применяются для усиления сигналов в широком диапазоне частот, поэтому их АЧХ должна быть постоянной в некотором диапазоне. Однако из-за наличия паразитных емкостей в нелинейных элементах АЧХ резистивных усилителей в области высоких частот имеет убывающий характер. Это приводит к искажениям сигналов, несущая частота которых близка к граничной частоте пропускания усилителя, а также широкополосных сигналов (например, импульсных).
В связи с этим задача моделирования резистивных усилителей заключается в определении номиналов компонентов и модели активного компонента, обеспечивающих усиление заданных широкополосных сигналов с минимальными искажениями.
В рассматриваемом ниже примере необходимо определить искажения фронтов импульсного сигнала на выходе резистивного усилителя в режиме анализа переходных процессов. Импульс считается искаженным, если длительность фронтов tпф + tзф (переднего и заднего) превышает длительность вершины tв (плоской части импульса).

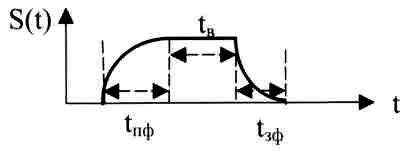

Рис. 2-8. Временное представление искаженного импульса
1. В схеме усилителя вместо резонансного контура включите сопротивление Rk = 15 кОм и замените источник сигнала VSIN на VPULSE, установив параметры источника в соответствии с примером, приведенным на рис. 2-9 и в таблице 2-3.
Таблица 2-3.
Параметры источника импульсных сигналов (VPULSE)
VS |
DC |
AC |
V1 |
V2 |
TD |
TR |
TF |
PW |
PEW |
0 |
0,01 |
0 |
- 0,02 |
0 |
0 |
0 |
1u |
3u |
Рис. 2-9. Схема резистивного усилителя
Задайте параметры директивы моделирования переходных процессов (конечное время анализа Final Time и временной шаг расчета характеристик Step Ceiling) таким образом, чтобы на графике выходного сигнала видно было 10—15 импульсов. Закрыв окно Analysis Setup, запустите режим моделирования командой Analysis/Simulate или нажатием клавиши F11.
3. Измените параметры источника сигнала (длительность импульсов), уменьшив значение в 5—10 раз, и выполните моделирование с измененными параметрами. По графику выходного сигнала определите длительность переднего и заднего фронтов импульсов. Из графика видно, что при длительности импульсов 0,1 мкс передний и задний фронты импульсов становятся затяжными — это результат влияния паразитных емкостей транзистора. Поэтому если искажения сигналов при их прохождении через усилитель являются значительными, то следует выбирать модель более высокочастотного транзистора.
