Обработка журнала нивелирования
На рис. 2 показана схема расположения нивелира и реек при нивелировании некоторой части хода, а ниже приведен полевой журнал применительно к этой схеме (табл.4).
Конечной целью обработки нивелирного журнала является получение высот всех пронивелированных точек. Журнал продольного нивелирования обрабатывают в такой последовательности:
-
Вычисление превышений между связующими точками (пикетными и иксовыми)
Так как пикетные точки нивелировались по способу «из середины», то превышение между ними вычисляют по формуле (1).
Полученные результаты записывают в 6-ю графу журнала (табл. 4).
В приведенном примере на станции 1 превышение между Rp1 и ПК0 по отсчетам, взятым по черным сторонам реек, будет равно
h = 2451 – 1172 = +1279 мм,
а по отсчетам, взятым по красным сторонам реек, равно
h = 7134 – 5852 = +1282 мм.
Расхождение в полученных превышениях, определенных по черной и красной сторонам реек, допускается не более 5 мм.
Т а б л и ц а 4. Журнал геометрического нивелирования
№ станции |
№ пикетов |
Отсчеты по рейке |
Превышения (h), мм |
Поправки, мм |
Исправленные превышения, мм |
Высоты (H), м |
Горизонт прибора (ГП). м |
Высоты промежуточных точек, м |
|||
Задние (a) |
Передние (b) |
промежуточные |
Вычисленные, |
Средние, |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
1 |
Rp1 |
2451 |
|
|
+1279 |
+1280,5 |
+2,5 |
+1283 |
85,264 |
|
|
|
7134 |
|
|
+1282 |
|
|
|
|
|
|
|
ПК 0 |
|
1172 |
|
|
|
|
|
86,547 |
|
|
|
|
|
5852 |
|
|
|
|
|
|
|
|
|
2 |
ПК 0 |
2587 |
|
|
+1444 |
+1444 |
+2 |
+1446 |
86,547 |
89,134 |
|
ПК 0+63 |
7270 |
|
715 |
+1444 |
|
|
|
|
89,136 |
88,420 |
|
ПК1 |
|
1143 |
|
|
|
|
|
87,993 |
89,135 |
|
|
|
|
5852 |
|
|
|
|
|
|
|
|
|
3 |
ПК 1 |
534 |
|
|
-1442 |
-1441 |
+2 |
-1439 |
87,993 |
88,527 |
|
|
5217 |
|
|
-1440 |
|
|
|
|
88,530 |
|
|
ПК 2 |
|
1976 |
|
|
|
|
|
86,554 |
88,529 |
|
|
|
|
6657 |
|
|
|
|
|
|
|
|
|
ПК 2ПР+12 |
|
|
2842 |
|
|
|
|
|
|
85,687 |
|
ПК 2ПР+20 |
|
|
1675 |
|
|
|
|
|
|
86,854 |
|
ПК 2Л+6 |
|
|
1067 |
|
|
|
|
|
|
87,462 |
|
ПК 2Л+20 |
|
|
2814 |
|
|
|
|
|
|
85,715 |
|
4 |
ПК2 |
483 |
|
|
-2232 |
-2234,5 |
+2,5 |
-2232 |
86,554 |
|
|
|
5163 |
|
|
-2237 |
|
|
|
|
|
|
|
Х |
|
2715 |
|
|
|
|
|
84,322 |
|
|
|
|
|
7400 |
|
|
|
|
|
|
|
|
|
5 |
Х |
816 |
|
|
-1705 |
-1706 |
+2 |
-1704 |
84,322 |
|
|
|
5499 |
|
|
-1707 |
|
|
|
|
|
|
|
ПК 3 |
|
2521 |
|
|
|
|
|
82,618 |
|
|
|
6 |
ПК 3 |
2884 |
|
|
+2073 |
+2073,5 |
+2,5 |
+2076 |
82,618 |
|
|
|
7566 |
|
|
+2074 |
|
|
|
84,694 |
|
|
|
Rp 2 |
|
811 |
|
|
|
|
|
84,694 |
|
|
|
|
|
5492 |
|
|
|
|
|
|
|
|
|
|
Σ |
47604 |
48711 |
|
-1167 |
-583.5 |
|
|
|
|
|
Так как в нашем примере это расхождение (1282 – 1279 = 3 мм) получилось допуcтимым, то из этих значений вычисляют среднее арифметическое и записывают его в графу 7 журнала.
В том случае, если задний отсчет меньше переднего, превышение получается отрицательное.
Таким способом вычисляют превышения между пикетными точками на всех станциях.
В рассматриваемом примере ПК2 и ПК3 нельзя было пронивелировать с одной станции «из середины», так как превышение между ними больше длины рейки (рис.3).

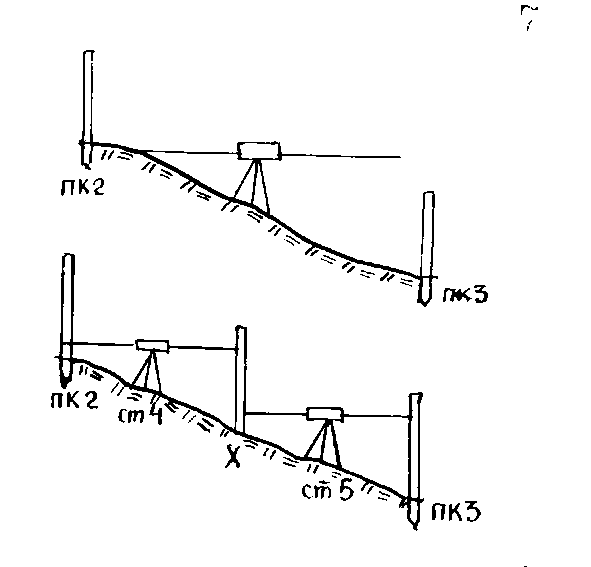

Рис. 3. Нивелирование на крутом склоне
В таких случаях пикет нивелируют по частям, используя иксовые точки. Между ПК 2 и ПК 3 была взята точка, называемая Х. Станция 4 взята между ПК 2 и Х, а станция 5 между Х и ПК 3. В процессе обработки журнала высоту иксовой точки вычисляют также, как и пикетной. Если в этом случае между пикетными точками есть плюсовая точка, то ее нивелируют как пикетную вместо иксовой.
