В. В. БУРЧЕНКОВ Автоматизация контроля технического состояния подвижного состава
.pdf«Время» – время прохождения поезда через пункт контро-
ля;
«Номер» – графиковый номер поезда;
«Индекс» – индекс поезда;
«Подв. ед.» – количество подвижных единиц в поезде и порядковый номер «больной» подвижной единицы с головы поезда, включая секции локомотива.
Вокне имеются следующие кнопки:
«Список поездов» – открывает окно «Список поездов» (пункт 5.4.2) и выделяет поезд, по данному контрольному пункту;
«О поезде» – открывает окно «Информация о поезде» (пункт 5.4.3) для выбранного поезда;
«Закрыть» – закрывает окно «Поиск поезда».
5.1.14 Окно «Поиск поезда (расширенный)»
Окно «Поиск поезда (расширенный)» (рисунок 5.15) открывается через главное меню.
Поиск ведется по всей базе АСК ПС, включая архив. Перед началом поиска следует указать период, за который производится поиск. Затем нажать кнопку «Добавить», появится пустая строка. Встать курсором на пустую строку и трижды нажать левую кнопку «мышки» под колонкой «Параметр». Выбрать нужный параметр курсором, и нажать левую кнопку «мышки». Встать курсором на строку под колонкой «Значение» и выбрать нужное значение. После этого следует нажать кнопку «Поиск». В списке появятся данные за определенный период времени, с заданными параметрами.
Информация выводится по каждому поезду удовлетворяющему заданным условиям в следующих столбцах:
«Время» – дата и время прохождения поезда через пункт контроля;
«Пункт» – название пункта контроля;
«*» – колонка дополнительных признаков (! – сбой работы, И – имитация);
«Подв. ед.» – выводится информация о составе проконтролированного поезда;
«Без защиты» – содержит реальную информацию по трем датчикам счета осей;
200
«Восст.» – содержит восстановленную информацию по трем датчикам счета осей;
Вокне имеются кнопки:
«Удалить» – удаляет строку с параметром поиска;
«Закрыть» – закрывает окно «Поиск поезда (расширен-
ный)».
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Речица
Рисунок 5.15 - Окно «Поиск поезда (расширенный)»
201
5.1.15 Окно «Поиск подвижной единицы»
Окно «Поиск подвижной единицы» (рисунок 5.16) открывается через меню «Поиск подв. ед.» или из окна «Карта подв. ед.» (пункт 5.1.9).
Поиск ведется по всей базе АСК ПС, включая архив. Перед началом поиска следует указать период, за который производится поиск и инвентарный номер подвижной единицы. После этого следует нажать кнопку «Поиск».
Жлобин
Тереховка

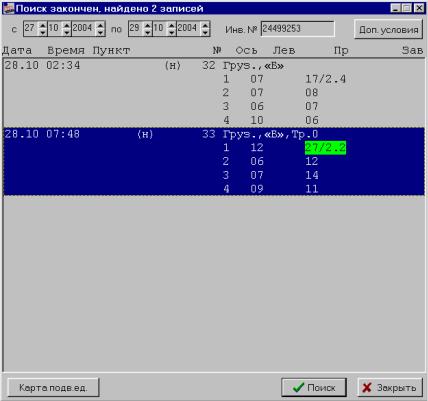

Рисунок 5.16 - Окно «Поиск подвижной единицы» по ин-
вентарному номеру
В окне имеется кнопка «Доп. условия», которая позволяет вводить дополнительные условия поиска (рисунок 5.17).
202
Перед началом поиска следует указать период, за который производится поиск. Затем нажать кнопку «Добавить», появится пустая строка. Встать курсором на пустую строку и трижды нажать левую кнопку «мышки» под колонкой «Параметр». Выбрать нужный параметр курсором, и нажать левую кнопку «мышки». Встать курсором на строку под колонкой «Значение» и выбрать нужное значение. После этого следует нажать кнопку «Поиск». В списке появятся данные за определенный период времени, с заданными параметрами.
Рисунок 5.17 - Окно «Поиск подвижной единицы» по дополнительным условиям
Информация выводится по каждой зарегистрированной подвижной единице в виде:
203
Строка с общими данными по подвижной единице:
o дата прохождения подвижной единицы через пункт контроля;
o время прохождения подвижной единицы через пункт контроля;
o название пункта контроля;
o порядковый номер подвижной единицы с головы поезда, включая секции локомотива;
o тип подвижной единицы («Груз.», «Пасс.» или «Лок.») или пометка «СБОЙ» в случае сбоя отметки вагона;
обозначение подсистемы КТСМ; уровень тревоги («Тр.0», «Тр.1» или «Тр.2»);
признак «ВОЛОЧ» в случае срабатывания подсистемы
o признак «Торм.» в случае обнаружения заторможенных колесных пар;
Строки с данными по каждой оси подвижной единицы: o «Ось» – номер оси (колесной пары);
o «Лев», «Пр» – уровни нагрева букс слева и справа, в зависимости от превышения пороговых значений тревог выводятся с цветными атрибутами (пункт 5.4.24). Если уровень нагрева буксы превысил пороговые значения тревог, то через символ «/» выводится значение отношения нагрева буксы к остальным. Если КТСМ устанавливает для буксы признак «максимум сигнала вне строба», то после значения уровня нагрева выводятся знаки «??». Значение отношения при этом не выводится;
o если от аппаратуры КТСМ-02 поступает информация о заторможенной тележке, то выводятся четные номера осей и признак «заторможена».
Вокне имеются следующие кнопки:
«Удалить» – удаляет строку с параметром поиска;
«Карта подв. ед.» – открывает окно «Карта подв. ед.» (пункт 5.4.4) для выбранной подвижной единицы;
«Закрыть» – закрывает окно «Поиск подвижной едини-
цы».
204
5.1.16 Окно «Поиск событий»
Окно «Поиск событий» (рисунок 5.18) открывается через главное меню. Поиск ведется по всей базе АСК ПС, включая архив. Перед началом поиска следует указать период, за который производится поиск. Затем нажать кнопку «Добавить», появится пустая строка. Встать курсором на пустую строку и трижды нажать левую кнопку «мышки» под колонкой «Параметр». Выбрать нужный параметр курсором, и нажать левую кнопку «мышки». Встать курсором на строку под колонкой «Значение» и выбрать нужное значение. После этого следует нажать кнопку «Поиск». В списке появятся данные за определенный период времени, с заданными параметрами.
Василевичи
Рисунок 5.18 - Окно «Поиск событий»
Вокне имеются кнопки:
«Удалить» – удаляет строку с параметром;
205
«Закрыть» – закрывает окно «Поиск событий».
5.1.17 Окно «Больные подвижные единицы»
Окно «Больные подвижные единицы» открывается «нажати-
ем» мышкой на кнопку
в панели управления (пункт 5.3). В окне (рисунок 5.19) выводятся подвижные единицы с показаниями со всех пунктов контроля, включенных в конфигурацию данного АРМ ЦПК, в виде списка.
Хойники
Василевичи
Хойники
Василевичи
Рисунок 5.19 - Окно «Больные подвижные единицы».
Информация выводится по каждой подвижной единице с показаниями в следующем виде.
Строка с общими данными по подвижной единице:
o время прохождения подвижной единицы через пункт контроля;
o название пункта контроля;
206
o порядковый номер подвижной единицы с головы поезда, включая секции локомотива;
o тип подвижной единицы («Груз.», «Пасс.» или «Лок.») или пометка «СБОЙ» в случае сбоя отметки вагона;
o признак «Пр. подш.» - приработка подшипника (см.п. Приложение А);
o признак «Касс.» - кассетный подшипник (см. п. Приложение А);
o признак «ТСВ» - «Тележки Скоростных Вагонов» (см. п. Приложение А);
o обозначение подсистемы КТСМ;
o уровень тревоги («Тр.0», «Тр.1» или «Тр.2»);
o признак «ВОЛОЧ» в случае срабатывания подсистемы «волочения»;
o признак «Торм.» в случае обнаружения заторможенных колесных пар;
o признак «Отц.» в случае, если оператор ввел признак «отцепки»;
o признак «Слеж.» слежение (см.п. Приложение А);
o признак «{Д}» динамики нагрева букс (см. п. Приложение А).
o признак «{П}» профилактика буксы (см. п. Приложе-
ние А).
Строки с данными по каждой оси подвижной единицы:
o «Ось» – номер оси (колесной пары);
o «Лев», «Пр» – уровни нагрева букс слева и справа, в зависимости от превышения пороговых значений тревог выводятся с цветными атрибутами (пункт 5.4.24). Если уровень нагрева буксы превысил пороговые значения тревог, то через символ «/» выводится значение отношения нагрева буксы к остальным. Если КТСМ устанавливает для буксы признак «максимум сигнала вне строба», то после значения уровня нагрева выводятся знаки «??». Значение отношения при этом не выводится;
o если от аппаратуры КТСМ-02 поступает информация о заторможенной тележке, то выводятся четные номера осей и признак «заторможена».
Вокне имеются следующие кнопки:
«Карта подв. ед.» – открывает окно «Карта подвижной единицы» (пункт 5.4.4) для выбранной подвижной единицы;
207
«Список поездов» – открывает окно «Список поездов» (пункт 5.4.2) и выделяет поезд, к которому относится выбранная подвижная единица;
«Закрыть» – закрывает окно «Больные подвижные едини-
цы».
5.1.18 Окно «Список пунктов контроля»
Окно «Список пунктов контроля» служит для быстрого поиска пункта на схеме участка по его наименованию. Для открытия окна необходимо выполнить команду «Список пунктов контроля» из меню, или нажать клавишу F3, или подвести курсор «мышки» на свободное место экрана и нажать правую клавишу. Откроется окно со списком всех пунктов контроля (рисунок 5.20).
Вирский
Вирский
Лазурная
Лазурная
Костюковка
Костюковка
Уза
Уза
Светоч
Хальч
Жлобин
Жлобин
Мормаль
Мормаль
Ящицы
Ящицы
Жердь
Жердь
Светлогорск
Светлогорск
Останковичи
Останковичи
Рисунок 5.20 - Окно «Список пунктов контроля»
Чтобы найти требуемый пункт на экране (схеме), надо выбрать в списке нужное название и нажать левую кнопку мышки. На
208
схеме участка выбранное устройство выделяется белой овальной рамкой (рисунок 5.21).
Рисунок 5.21 - Выделение контрольного пункта на схеме.
5.1.19 Работа с архивами
Программа АРМ ЦПК позволяет просматривать все данные в архиве за период до одного года. Для просмотра архива необходимо его загрузить с помощью пункта меню «Архив» (рисунок 5.22).
Речица
Рисунок 5.22 - Окно «Загрузка архива»
При выполнении этой команды программа запрашивает следующие параметры:
глубину архива в часах, то есть, сколько часов информации будет загружено;
дату и время начала архива;
загружать архив по одному устройству или по всем устройствам.
209
