Порядок виконяння роботи
-
Зібрати коло згідно мал.8.4, де V1–вольтметр на 60В; V2, V3–вольтметри на 75-150В; W–ватметр на 1-2 А і 75В; С–змінна ємність (знаходиться на стенді); rL, L–котушка індуктивності (1200 віт).

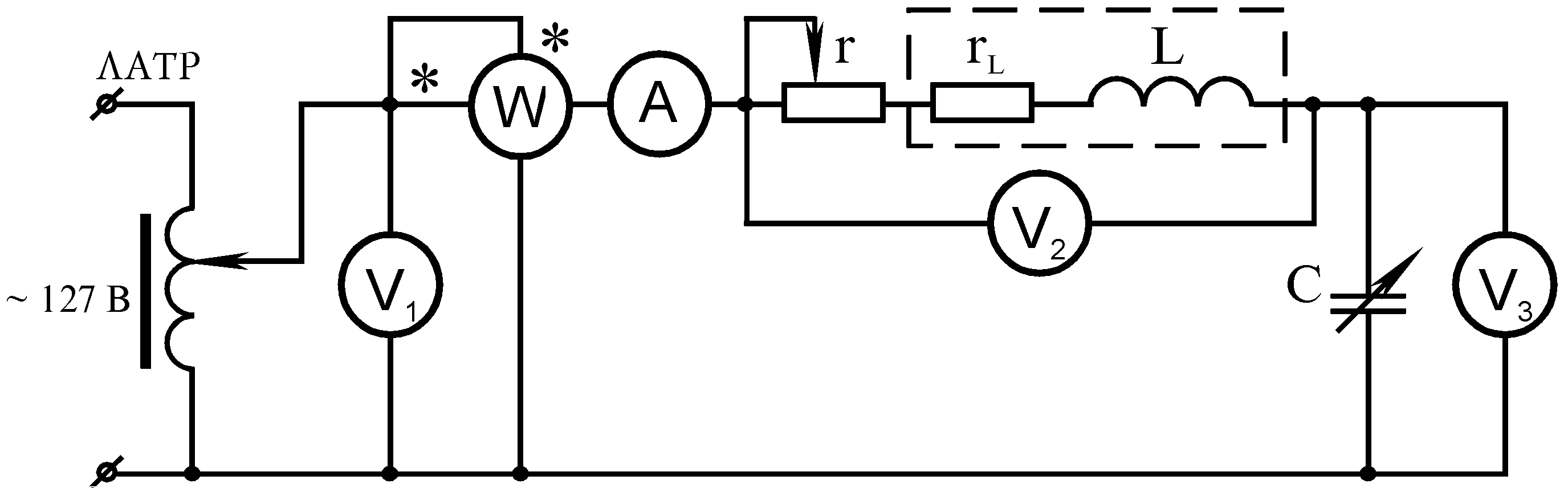

Мал. 8.4
2. Встановити напругу на вході кола U1=25В. Реостата вивести. Змінюючи ємність, встановити в колі резонанс напруг (по найбільшому показанню амперметра). Результати вимірів звнести до табл.8.1.
3. З’ясувати залежність добротності кола від опору. Для двох значень опору реостата – середньому та повному (при резанансному значенні ємності конденсатора) зняти показання приладів і занести в табл.8.1.
4. Підтримуючи з допомогою ЛАТРа сталу напругу на вході кола U1=25В, вивести реостата r і зняти показання приладів при зміні ємності від нуля до максимального значення (по 5-7 точок до і після резонанасу), змінюючи ємність через 1-2мкФ, а біля резонансу – через 0,25-0,5мкФ.
Результати вимірів занести в табл.8.1.
Таблиця 8.1
№ п/п |
Вимірювання |
Обчислення |
|||||||||||
С |
U2 |
U3 |
I |
P |
z |
r |
xL |
xс |
Ur |
UL |
cosφ |
φ |
|
мкФ |
В |
В |
А |
Вт |
Ом |
Ом |
Ом |
Ом |
В |
В |
|
град |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
…… |
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
