Расчёт динамических потерь
При выключение;

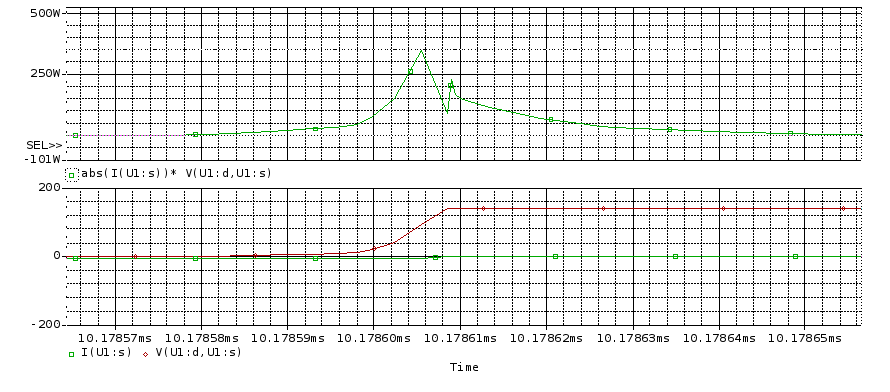

Рис.40. Диаграмма выключения транзистора
P = 0.5*351*(9.27863-9.278596)*0.001= 5.967
При включении:
Рис.41. Диаграмма выключения транзистора
P = 0.5*150*(8.650025-8.65)*0.001= 1.875
Список использованной литературы:
1. Схемотехника устройств на мощных полевых транзисторах. Под ред. Дьяконова. Москва “Радио и связь” 1994г.
2. Основы силовой электроники. Розанов Ю.К. Москва “Энергоатомиздат” 1992г.
3. Электрические и электронные аппараты. Под ред. Розанова Ю.К. Москва “Информэлектро” 2001г.
