2.5 Построить нагрузочную характеристику (диапазон изменения ).
Rн, Ом |
Uвых , В |
||
Emin=98 B |
Enom=140 B |
Emax=182 B |
|
16 |
53.59 |
76.55 |
99.63 |
20 |
53.977 |
77.27 |
100.497 |
32 |
55.164 |
78.99 |
102.42 |
40 |
58.938 |
84.579 |
109.48 |
48 |
62.027 |
88.966 |
115.35 |
Рис.20 нагрузочная характеристика
2.6 Определить гармонический состав выходного напряжения регулятора.
Рис.21. Гармонический состав выходного напряжения регулятора
Для выших гармоник регулятора:
FOURIER COMPONENTS OF TRANSIENT RESPONSE V(a)
DC COMPONENT = 7.883279E+01
HARMONIC FREQUENCY FOURIER NORMALIZED PHASE NORMALIZED
NO (HZ) COMPONENT COMPONENT (DEG) PHASE (DEG)
1 2.000E+04 1.466E-01 1.000E+00 1.712E+02 0.000E+00
2 4.000E+04 1.261E-02 8.600E-02 -1.459E+02 -4.882E+02
3 6.000E+04 6.185E-03 4.220E-02 8.966E+01 -4.238E+02
4 8.000E+04 5.494E-03 3.748E-02 -1.221E+02 -8.068E+02
5 1.000E+05 2.836E-03 1.935E-02 1.145E+02 -7.413E+02
6 1.200E+05 1.277E-03 8.713E-03 1.526E+02 -8.744E+02
7 1.400E+05 6.804E-04 4.641E-03 -4.599E+01 -1.244E+03
8 1.600E+05 2.207E-03 1.506E-02 -9.241E+01 -1.462E+03
9 1.800E+05 5.488E-04 3.744E-03 3.886E+01 -1.502E+03
10 2.000E+05 7.829E-04 5.341E-03 7.796E+01 -1.634E+03
TOTAL HARMONIC DISTORTION = 1.064014E+01 PERCENT
JOB CONCLUDED
TOTAL JOB TIME 8.12
В замкнутой системе:
Рис.22 замкнутая система
Описание элементов схемы:
Коэффициент передачи GAIN = 10
Служит для снятия управляющего сигнала..
S1 – сумматор. Вычисляет отклонение напряжения с R2 от опорного.
V7– источник опорного напряжения.
L – Ограничитель напряжения.
S2 – сумматор. Суммирует сигнал управления с сигналом ошибки
V8 – генератор пилообразного напряжения
U1 – компаратор. Сравнивает пилообразный сигнал с управляющим для получения, управляющего ключом, сигнала.
S2 –ключ, управляемый сигналом с компаратора
2.7. Построить лачх и фчх звена обратной связи регулятора;
Передаточная функция обратной связи:
Для построения частотных характеристик соберем схему:
Рис.23 звена обратной связи регулятора
Рис.24 ЛАЧХ звена обратной связи

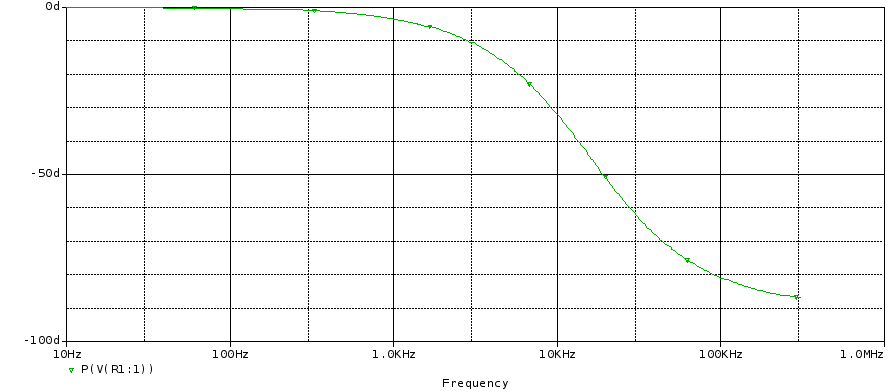

Рис.25 ФЧХ звена обратной связи
2.8. Построить входную характеристику регулятора;
E |
Uвых |
98 |
80.616 |
140 |
80.18 |
182 |
79.89 |
Рис.26 входная характеристика регулятора
