2.9. Построить нагрузочную характеристику (диапазон изменения ) при различных значениях коэффициента усиления обратной связи;

Rн, Ом	Uвых , В
	K=1	K=10	K=100
16	79,466	79,79	79,639
20	79,47	79,89	79,859
32	79,86	79,97	79,957
40	80,67	80,42	80,15
48	81,413	80,34	80,14

Рис.27 нагрузочная характеристика

2.10. Получить диаграммы выходного напряжения и тока регулятора при скачкообразных входного напряжения и тока нагрузки для различных значений коэффициента обратной связи;

Параметры элементов:

Источник V5 – создаёт скачок входного напряжения регулятора.

При К=1000

Схема для скачкообразного изменения входного напряжения:

Рис.28 Схема для скачкообразного изменения входного напряжения

Рис.29 Диаграммы при k=1

При K=10

Рис.30 Диаграммы при k=10

Схема для скачкообразного изменения нагрузки:

Рис.31 Схема для скачкообразного изменения нагрузки

Рис.32 Диаграммы при k=10

Часть 3

Рассчитать и выбрать силовой полупроводниковый прибор (СПП) для силового ключа регулятора. Исходя из выбранного СПП, определить требования к цепи управления силового ключа. В программном комплексе PSpice провести коррекцию ранее построенной математической модели регулятора с учетом выбранного СПП и его цепи управления.

- Ток через ключ не превышает 36.15А в установивешмся режием

- Напряжение не превышает 145В.

По каталогу на сайте www.irf.com выбираем транзистор irfb42n20d ;

Parameter	Value
Package	TO-220AB
Circuit	Discrete
Polarity	N
VBRDSS (V)	200
RDS(on) Max 10V (mOhms)	55.0
ID @ TC = 25C (A)	42.6
ID @ TC = 100C (A)	30
Qg Typ (nC)	91.0
Qgd Typ (nC)	43.0
Rth(JC) (K/W)	0.50
Power Dissipation @ TC = 25C (W)	300
PbF	PbF Option Available

3.1. Определить потери мощности в силовом ключе регулятора.

Рис.33 Схема силовой полупроводниковый прибор для силового ключа

Рис.34 Выходное напряжение

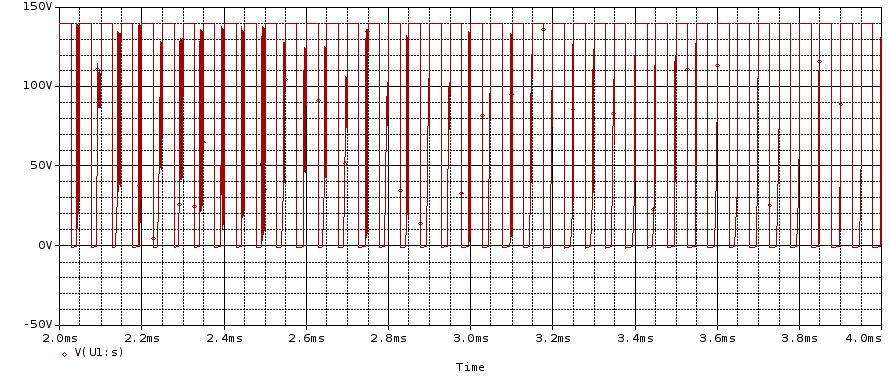

Рис.35 Напряжение на ключе

Рис.36 Ток на ключе

Рис.37 Диаграммы тока и напряжения на транзисторе в установившемся режиме

Расчёт статических потерь

Мощность статических и динамических потерь во включенном и выключенном состоянии транзистора численно равна площади фигура под кривой мощности.

Во включенном состоянии

Рис.38 диаграммы тока ,напряжения и мощности во включенном состоянии транзистора

P = 0.5*1.34*(10.82856-10.8)*0.001= 1.914

В выключенном состоянии

Рис.39 диаграммы тока ,напряжения и мощности во выключенном состоянии транзистора

P = 0.5*1.21*(8.5-8.48)*0.001= 1.21
