Сигнальные системы избирательного (селективного) вызова.

Использование пилот - сигналов не предусматривает вызов конкретного абонента. Функции индивидуального и группового вызова, а так же ряд дополнительных функций, таких как: сигнал тревоги, проверка наличия радиосвязи, передача идентификационных номеров радиостанций, возможно, реализовать при использовании сигнальных систем.

Необходимо отметить, что использование сигнальных систем позволяет реализовать указанные функции на уровне абонентских радиостанций без использования сложного и дорогостоящего оборудования.

Использование сигнальных систем ориентировано в первую очередь на решение профессиональных задач. В большинстве случаев возможность использования селективного вызова имеют только профессиональные радиостанции. (Исключение составляют такие системы как DTMF и однотональный вызов, часто используемые в коммерческих и любительских радиостанциях).

Радиосети с ретрансляторами.

При наличии двух частот (дуплексной пары) возможна организация радиосети с использованием ретранслятора, что позволяет значительно увеличить дальность радиосвязи.

Функции ретранслятора.

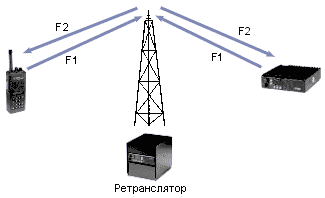

Ретранслятор принимает сигнал на частоте F1, усиливает его и передает на частоту F2. Время, затрачиваемое на обработку сигнала, считается пренебрежимо малым. Ретранслятор является дуплексным устройством, то есть прием и передача осуществляются одновременно.

Частота передач всех абонентских станций, работающих через ретранслятор равна F1, частота приема - F2. Абонентские радиостанции работают при этом в режиме двухчастотного симплекса (полудуплекса). Рис. 7.

Дуплексный интервал и дуплексный фильтр.

Для работы ретранслятора могут использоваться две отдельные антенны для приема и передачи или одна н и дуплексный фильтр.

Дуплексным интервалом называется частота приема и передач. Для исключения взаимного влияния приемная и передающая антенны должны быть установлены на определенном расстоянии друг от друга. Величина пространственного разноса имеет обратную зависимость от величины дуплексного интервала. Далеко не всегда удается установить антенны таким образом, чтобы избежать взаимного влияния.

В большинстве случаев используется одна приемопередающая антенна и дуплексный фильтр - устройство, разделяющие полосы приема и передачи. Нормальным дуплексным интервалом для работы в полудуплексном режиме является интервал 4-5 МГц. При этом удается сделать дуплексный фильтр достаточно недорогим и компактным. В случае меньшего или большего дуплексного интервала конструкция дуплексного фильтра усложняется, а цена значительно возрастает.

Рабочий цикл ретранслятора.

Рабочий цикл ретранслятора называется процент времени непрерывной работы на передачу с определенным постоянным уровнем выходной мощности без выхода ретранслятора из строя. Рабочий цикл в наибольшей степени определяется системой охлаждения передатчика и параметрами блока питания.

Состав ретранслятора.

В состав ретранслятора входят приемопередатчик, блок питания, контроллер, корпус с системой охлаждения. Блок питания, контроллер, дуплексный фильтр могут быть встраиваемыми или внешними. Система охлаждения может быть принудительной (вентилятор + радиатор) или пассивной (только радиатор).

Режимы работы ретранслятора.

При комплектации соответствующим контроллером ретранслятор может поддерживать различные режимы работы. Например: доступ к ретранслятору может быть ограничен и ретрансляция сигнала произойдет только после декодирования кода доступа.

Достаточно популярным являются контроллеры с селективным вызовом и телефонным интерконнектом.

рис 8

Ретранслятор с таким контроллером представляет собой одноканальную базовую станцию (рис. 8). Для пользователей системы поддерживаются следующие типы вызовов:

Радиоабонент - радиоабонент (индивидуальный вызов); Радиоабонент - группа; Радиоабонент - абонент телефонной сети; Абонент телефонной сети - радиоабонент (индивидуальный вызов); Абонент телефонной сети - группа радиоабонентов.

По набору функций подобные системы приближаются к транкинговым системам простейшего уровня.
