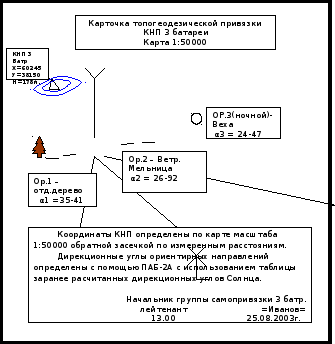

Оформление карточки топопривязки.
Дать студентам возможность вычертить форму документа. Обратить внимание на графику исполнения.
4. Контроль точности ориентирования приборов на нп.
Топогеодезическая привязка должна быть надежной. Для выполнения этого требования группа самопривязки НП должна применять такие приемы работ, которые обеспечили бы контроль правильности измерений и вычислений.
Например, расстояние измеряют в прямом и обратном направлениях, разными способами, определение координат осуществляют от разных контурных точек и т. п. Дирекционные углы измеряют дважды, используют разные направления, все вычисления выполняют дважды и т. д.
Все документы сохраняются до распоряжения командира батареи на их уничтожение.
Контроль топопривязки НП заключается в её повторном проведении группой самопривязки с использованием других исходных данных или других способов топогеодезической работы.
Определяют расхождение между контрольными данными и полученными.
При определении координат расхождение не должно превышать 1мм. в масштабе карты. При контроле ориентирования по магнитной стрелке ПаБ-2А расхождение не должно превышать 0-04.
Если расхождения допустимы, то среднее арифметическое их – истинное значение.
Если расхождения выше допустимых, то сначала проверяют вычисления, а затем полевые измерения. Если ошибка обнаружена не будет, то привязка производится повторно.
Необходимо широко использовать приближенный контроль.
Для контроля ориентирования прибора на НП необходимо с помощью контрольной буссоли определить дирекционный угол на произвольно выбранный ориентир и ориентировать прибор по этому дирекционному углу. Затем обе буссоли навести друг на друга и прочитать отсчеты по буссольному кольцу и барабану. Эти отсчеты должны отличаться на 30-00. Если расхождение в отчетах будет отличаться от 30-00, то эта разность – ошибка ориентирования прибора.
Командир взвода управления обязан доложить командиру батареи о контроле и ввести поправку в ориентирование ПАБ-2А, записать новые дирекционные углы на ориентиры.
Допустимые расхождения при контроле определения координат,(м) и дирекционных углов (м.д.у.)
|
№№ п/п |
Способ определения |
Допустимые расхождения |
|
|
координаты |
углы |
||
|
1 |
От контурных точек буссолью |
40 |
|
|
2 |
От контурных точек ходом для карты 1:50000 буссолью |
100 |
|
|
3 |
Астрономический, буссолью |
|
0-03/0-06 |
|
4 |
Передача угловым ходом буссолью |
|
0-06 |
|
5 |
Магнитная стрелка ПАБ-2А |
|
0-12 |
Если контроль топопривязки осуществляет топогеодезическое подразделение, то результаты контроля оформляются в виде карточки контроля, которая вручается командиру батареи.
Образец.
