Б2. Вновь введённые операторы

Операторы, связанные с микрокомандами, описаны выше. Также дано определение оператору, резервирующему пространство для кодирования первых данных - OPERCOL. В языке введён оператор LET для назначения числовых значений АМП, выполняющий функции аналогичные оператору EQU, имеющим формат:

< [ имя] LET &var.= expr. >

например LET &I=1

Операторы LIST - UNLIST начинают или прекращают выдачу данных с форматом:

< LIST( UNLIST) [A] >

Без операнда А выдаётся весь список, если у операнда значение ABS - печать кодируемого списка, CSECHO - для печати операторов управления, МАСХ - для печати строк макрокоманд.

Оператор REPORT служит для сигнализации о начале подготовки отчёта, не имеет операндов и ставится непосредственно перед оператором управления END.

Оператор SCIP (пропуск) служит для введения чистых строк для удобства чтения, формат:

< SCIP [n] > n - число строк (по умолчанию 1)

Оператор SYN похож на EQU, но позволяет присваивать символу в поле метки новое символьное имя, например JOE2 SYN JOE.

4.4 Принципы работы с моделью

4.4.1 Запуск модели

GPSS/H не имеет внутреннего редактора, поэтому модель набирается в любом внешнем редакторе в виде исходного текстового файла в ASCII-кoдax (называемым ‘source file name’), размещаемого затем в директории GPSS/H. Исходный файл содержит все компоненты модели, рассмотренные выше: операторы блоков, управления и описания. В отличие от ряда предыдущих версий, нумерация строк в модулях программы не производится. Символом * помечаются все строки внешних заголовков, модули программы при отсутствии заголовков также разделяются символом *. При компиляции модели каждая строка нумеруется автоматически. Комментарии в строках отделяются пробелами.

В качестве примера рассмотрим одно из заданий лабораторного практикума.

Задание. Моделирование вычислительной системы коллективного пользования (ВСКП).

Содержательное описание системы (исходные данные)

1. Вычислительная система имеет две разнотипные ЭВМ (ЭВМ-1 и ЭВМ-2), которые обслуживают сеть активных терминалов.

2. Задачи пользователя образуют пуассоновский поток с интенсивностью λ =0,2 зад/сек, а время выполнения заданий в ЭВМ имеет экспоненциальное распределение с математическим ожиданием = 8 сек. (ЭВМ-1) и = 12 сек. (ЭВМ-2).

3. Задачи пользователей выполняются в мультипрограммном режиме, причем область памяти каждой ЭВМ разделена на т = 10 блоков (одно задание занимает один блок памяти).

4. Если поступившее задание застает ЭВМ-1 занятой, то оно направляется в ЭВМ-2.

5. После выполнения в ЭВМ 25% всех заданий обслуживаются в АЦПУ, причем распечатка одного листинга занимает 12 8 сек.

Цель задания. Разработать GPSS-модель для анализа процесса функционирования ВС ВЦКП в течение одного часа. Исследовать время ожидания вывода на печать выполненных заданий в выходной очереди.

Осуществить три независимых прогона ИМ в течение одного часа модельного времени каждый (время моделирования для одного прогона равно 3600 сек). После каждого прогона выдавать на печать статистическую информацию в стандартном виде.

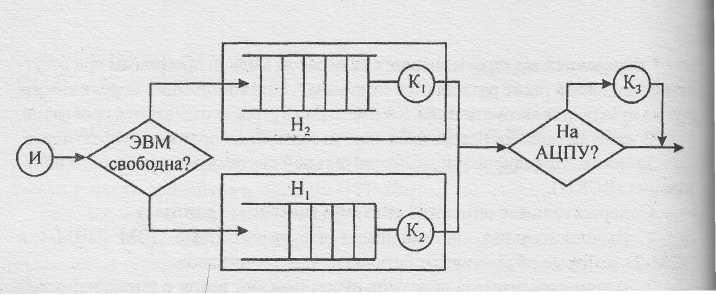

Структурная схема модели. Введем обозначения: И — источник заявок на обслуживание; Kl, К2, и КЗ — каналы обслуживания, представляющие процессоры ЭВМ-1, ЭВМ-2 и АЦПУ соответственно; H1 и Н2 — накопители, представляющие области памяти ЭВМ-1 и ЭВМ-2. Структурная схема модели изображена на рис.4.3.

Рис.4.3 Структурная схема модели

Программа модели.

* модель ВСКП , временная дискрета равняется 1 с.

SIMULATE

* описание памятей

STORAGE S1-S2,10

* описание таблиц

QTIME QTABLE ACPU,0,60,20

* моделирование процесса выполнения заданий

GENERATE RVEXPO (1,0.2),,, IP входной поток

GATE SNF 1,COMP2 выбор ЭВМ

* выполнение задания на ЭВМ-1

ENTER 1 занятие блока памяти ЭВМ-1

ASSIGN 1,1,,PB запоминается номер ЭВМ

SEIZE COMP1 занятие процессора

ADVANCE RVEXPO (1,8) выполнение задания

RELEASE COMP1 освобождение процессора

* направление заданий на АЦПУ

TRANSFER .250,NACPU, ACPU

* выполнение задания на ЭВМ-2

СОМР 2 ENTER 2

ASSIGN 1,2,,PB

SEIZE COMP2

ADVANCE RVEXPO (1,12)

RELEASE COMP2

* направление заданий на АЦПУ

TRANSFER .750,, NACPU

* работа на АЦПУ

ACPU QUEUE ACPU

SEIZE ACPU

DEPART ACPU

ADVANCE 12,8

RELEASE ACPU

* освобождение памяти соответствующей ЭВМ

NACPU LEAVE PB1

TERMINATE выход задания из системы

* задание времени моделирования

GENERATE 3600,,3600

TERMINATE 1

START 1 прогон1

CLEAR

START 1 прогон 2

CLEAR

START 1 прогон 3

END

Конец примера.

Программа управляется MS DOS от 3-ей и выше версий или в сеансе DOS при работе в Windows. Запуск осуществляется набором в командной строке

GPSSH < имя файла >ENTER,

Если файл записан в директории GPSSH, то расширение не пишется. После появления фирменной заставки и начала трансляции появляется сообщение

Pass 1 (with source listing)...

На этой фазе идёт чтение исходного файла, обнаружение ошибок и создание листинга. Следующее сообщение на экране имеет вид: Pass 2 ... На этой фазе при отсутствии ошибок идёт компиляция, распределение памяти и подготовка к моделированию, если ошибок нет появляется сообщение: Simulations begins.

Модель запускается автоматически.
