3. Этапы выполнения курсовой работы.
-
Вычерчивается расчетная схема. Расставляются узловые точки.
-
Определяется минимальное давление на пожарном клапане исходя из назначения судна, его габаритов и количества насосов по таблице 1.
-
Далее согласно с габаритами судна и минимальным давлением на пожарном рожке определяется по таблице 2 диаметр пожарного клапана, пожарного рукава; длина рукава (20 м у пожарных клапанах на открытых палубах и 10 м у клапанов в помещениях) и диаметр спрыска ствола. Далее подбирается по этой же таблице расход через пожарный клапан.
-
Определяется суммарный расход воды в системе. Для этого складывается расход на расчетных пожарных клапанах и расходы всех дополнительных потребителей в системе.
-
Подбираются необходимые насосы, перекрывающие по суммарной производительности расход в системе.
-
Далее на каждом участке расставляем расход.
-
После этого можно делать гидравлический расчет участков.
-
Далее определяем узловой напор в точках от самой удаленной от насоса до точки слияния потоков.
-
Построение характеристики сети.
Курсовая работа содержит:
-
Пояснительную записку, в которой должно быть описание системы, ее назначение. Расчетная схема. Гидравлический расчет участков. Характеристика, выполненная на миллиметровке.
-
Схема с указанными на участках данными: расход на участке, длина участка, внутренний диаметр трубы и скорость потока. Указывается также геометрические высоты.
ПРИЛОЖЕНИЕ.
Основные характеристики судовых пожарных электронасосов типа НЦВ
Таблица 6
Характеристики электронасосов |
Марка |
|||||||||
НЦВ 25/80 |
НЦВ 40/80 |
НЦВ 63/80 |
НЦВ 63/100 |
НЦВ 100/80 |
НЦВ 100/100 |
НЦВ 160/80 |
НЦВ 160/110 |
НЦВ 220/110 |
НЦВ 250/120 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Производитель-ность, м3/ч |
25 |
40 |
63 |
63 |
100 |
100 |
160 |
160 |
220 |
250 |
Напор полный м. вод. ст |
80 |
80 |
80 |
100 |
80 |
100 |
80 |
100 |
100 |
100 |
Высота всасывания, м |
5 |
5 |
5 |
5 |
5 |
5 |
3 |
3 |
3 |
3 |
Число об, об/мин |
2880 |
2900 |
2900 |
2885 |
2900 |
2895 |
2985 |
2895 |
2920 |
2925 |
КПД насосов, % не менее |
54 |
60 |
62 |
62 |
66 |
65 |
67 |
67 |
67 |
63 |
Потребляемая мощность, кВт |
10,6 |
15,4 |
22,4 |
28,4 |
35,0 |
43,0 |
53,5 |
66,5 |
92,0 |
115,0 |

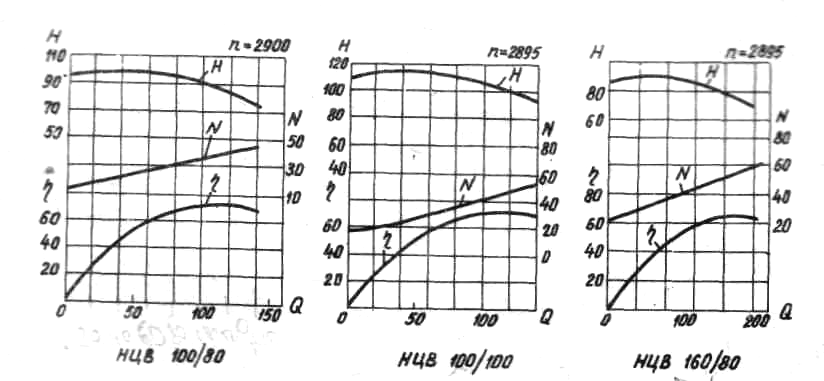

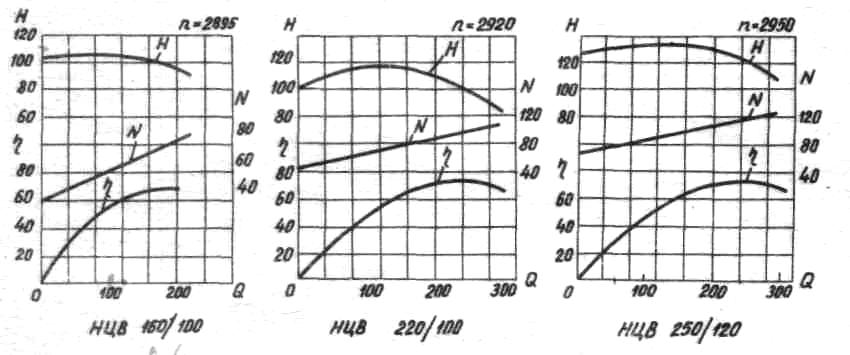

Рис. 1. Основные характеристики насосов НЦВ:
