2.2. Гидравлический расчёт системы водотушения.
Гидравлический расчет системы производится с целью определения минимальных диаметров магистральных трубопроводов и отростков по заданным расходам воды и давлениям у концевых клапанов.
К гидравлическому расчету можно приступить, после разработки чертежа общего расположения системы или ее принципиальной схемы. С использованием этого чертежа вычерчивается расчетная схема трубопровода, которая разбивается на основную магистраль и ответвления. За основную магистраль в схеме принимается такое последовательное расположение элементов системы, которое по предварительной оценке имеет наибольшее сопротивление.
Гидравлический расчет производится в соответствии с методикой, изложенной в [5], [12].
Гидравлический расчет системы с кольцевой магистралью выполняется в таком порядке:
а)вычерчивается расчетная схема трубопровода и проставляются расходы по ответвлениям;
б) подсчитывается суммарный расход по ответвлениям, на основании которого назначается производительность насосов и их расположение по отношению к магистрали. При выборе места подключения каждого из насосов необходимо стремиться к тому, чтобы путь воды по этой магистрали от каждого из насосов был минимальным;
в) задаются распределением расходов по ответвлениям в узловых точках, в которых насосы подключаются к магистрали. В частном случае можно предположить, что расходы по ответвлениям будут равны между собой, хотя задача в общем случае решается при любом распределении расходов в указанных узловых точках;
г)задаются расходами по всем остальным ответвлениям и проставляют их на схеме;
д)находятся узловые точки где потоки жидкости сходятся;
е)составляются эквивалентные схемы трубопроводов путем разделения сложной кольцевой магистрали на две линейные магистрали каждая из которых обслуживается отдельным насосом.
Гидравлический расчет этих магистралей производится по методике, изложенной в [2].
2.2.1.Система с линейной магистралью и двумя насосами.
Рассмотрим гидравлический расчет системы водотушения судна, предназначенного для перевозки навалочных грузов. Главные размерения судна: L=144 м, В=22,3м, H=13,4м, T= 9,0м, D = 20300 т.
Принципиальная схема системы водотушения представлена на рис.1. В соответствии с требованиями Правил Регистра РФ (табл.1) система должна обслуживаться двумя насосами, производительность которых принимается исходя из необходимости обеспечения одновременной работы следующих потребителей:
-трех пожарных стволов с расходом воды около 50 м3/ч;
-системы водораспыления в МКО около 53 м3/ч;
-системы орошения трюмов около 87 м3/ч;
всего: около 190 м3/ч.
Принимаем два насоса производительностью по 100 <м3/ч при давлении 0,8 МПа (8кгс/см2) (НЦВ-100/80 из табл.6 Приложений). Наиболее неблагоприятным случаем в отношении потерь напора является подача воды к двум пожарным стволам, расположенным на палубе рубки, и одному стволу, расположенному на верхнем мостике.
Выбираем расчетную магистраль и разбиваем ее на расчетные участки. В нашем, примере расчетная магистраль представляется линией I-II-III-IV-V-VI-VII-(VIII). Кроме того, необходимо рассчитать отростки II-IX и III-X. Считаем, что в системе установлены угловые концевые пожарные клапаны Ду50 по ОСТ5.5276-75. К клапанам присоединяются прорезиненные рукава внутренним диаметром 51 мм, длиной 10м - по ГОСТ 7877-75 и пожарный комбинированный ствол ДУ50 - по 0СТ5.5009-70 с диаметром спрыска 16мм. Напор у пожарных клапанов принимаем, согласно табл.2, равным 28м. вод. ст. Расход воды через ствол со спрыском диаметром 16мм при этом, согласно табл.2, будет равен 17.1 м3/ч (4.75 л/c)
В соответствии с ОСТ 5.5144-73 всасывающий трубопровод системы водотушения должен изготавливаться из медно-никелевых труб, напорный трубопровод - из стальных оцинкованных бесшовных труб. В соответствии с ОСТ 5.5144-73 максимально допустимая скорость для медно-никелевых, труб составляет 2.5 м/с, для стальных оцинкованных труб - 3,0 м/с. Толщины стенок выбираем в соответствии, с ОСТ 5.5198-75.
Таким образом, для расчета известно:
Q1-2=17.1 м3/ч Q2-3=34.2 м3/ч Q3-4=51.3 м3/ч
Q4-5=138.3 м3/ч Q5-6=191.3 м3/ч Q6-7=100 м3/ч
Q6-8=91.3 м3/ч Q2-10=17.1 м3/ч Q3-11=17.1 м3/ч
Для
всасывающего трубопровода
для
напорного -
Расчетную температуру воды принимаем t=10oC, коэффициент кинематической вязкости ν=1,306*10-6 м2/с; плотность ρ=1025 кг/м3. Абсолютная геометрическая шероховатость: k=0,15 мм - для стальных оцинкованных труб k = 0,001 мм - для медно-никелевых труб. См таблицу
Вид трубы |
Состояние трубы |
kэ, мм |
Бесшовная стальная |
Новая и чистая, тщательно уложенная
После нескольких лет эксплуатации |
0,02-0,05 (среднее 0,03)
0,15-0,3(среднее 0,2)
|
Оцинкованная стальная |
Новая и чистая
После нескольких лет эксплуатации |
0,1-0,2(среднее 0,15)
0,4-0,7(среднее 0,5)
|
Из цветных металлов |
Новая, технически гладкая |
0,001-0,01 (среднее 0,005)
|
Длины расчетных участков:
м
Рис. 5. Расчетная схема системы водяного пожаротушения с линейной магистралью.
Таблица 2.
Диаметры пожарного клапана |
Длина Рукава, м |
Диаметр спрыска ствола, мм |
Расход воды через спрыск (л/с)/(м3/ч) |
||
пожарного рукава, мм
|
Напор у пожарного клапана, м. вод. ст. |
||||
26 |
28 |
32 |
|||
|
20 |
12,5 |
|
|
|
16 |
|
|
|
||
10 |
12,5 |
|
|
|
|
16 |
|
|
|
||
|
20 |
16 |
|
|
|
19 |
|
|
|
||
|
10 |
16 |
|
|
|
19 |
|
|
|
Для составления таблицы приняты:
-
Пожарный клапан угловой Ду50 Ду65 по ОСТ5.5276-75.
-
Рукав прорезиненный длиной 20 и 10м с тремя плавными изгибами
углом поворота 60°.
-
Ствол комбинированный Ду50 и Ду65 по 0СТ5.5009-70.
Для<>< ><определения ><диаметров ><труб ><и ><потерь ><напора ><на ><каждом ><участке расчетной магистрали решаем задачу I группы.><><><><><><><><><><><><><><><><><><><><><>
<Для><
><участка
><><>I-II
при
м3/ч
и
м/с <внутрен><><ни><><й
><диаметр><><
><т><><рубопрово><><да
будет>
м
<><><Выбираем ><по сортаменту><><><><><><><>< ОСТ5.9586-75 ><ближайший><>< ><большой><><><><><>< ><типо><><><размер ><стальной ><бе><><сшовной ><трубы 57x4.0.><>< ><Внутре><><нни><><й ><диаметр ><><><трубопровода ><на ><уча><><стке ><><I-II ><бу><><дет ><равен><>< ><49мм><><><><><><>
<Скорость ><на ><участке><>< ><будет ><составлять>
<>
м/с<>
<><Число ><Рейно><><ль><><дса>
<Коэффи><><цие><><нт ><сопро><><тивле><><ния><>< ><трения:>
<><><><><><Коэфф><><ициенты ><ме><><стных со><><противлений><>< ><на ><участ><><ке><>< I-II><><:>
<клапан к><><онцевой><>< ><угловой ><Ду5><><0 >< >< >< >< >< ><><><><><><><><><><><><><><><><ξ=2.7><>
<отвод
α=><><><><
><90°;><><
><
R/d><><><><><><><><><><
>ξ=0.23<>
клап<><><><ан ><проходной><>< ><запорный ><Ду50><>< >< >< >< >< >< >< >< >< >< >< >< >< >< >< >< >< >< >< >< ><>< ξ=4.5><>
<тройник ><Ду50><>< «><><на п><><роход»><>< α=<><><>< >90°>< ><><><><><><><><><><><><>< >ξ=0.02<>
т<><рой><ник><><><
Ду50 «><на
><проход»><><
><при
><
Vn/Vc><><><><><><><><><
>ξ=2.12<>
<Суммарный ><коэффициент местных сопротивлений ><><><><><><><><><><на ><участке><><><><> I-II <><><составляе><><т Σξ=9,57>
<><><><><><><><><><><><Потери><>< напора>
<><><><><Аналогичные ><вычисления><>< ><проводим ><и ><для><>< ><других ><участков, р><><е><><><зультаты><>< ><расчетов ><предоставлены ><в ><>< табл. ><><><><3><><. ><В ><табл><.3>< ><приведе><><><ны ><узловые><>< ><напоры,><>< в><>< ><точках II-III><>< ><– ><точках>< >< ><при><><сое><><динения ><к ><ма><гистрали ><рабо><><тающ><><их ><отростков II-X><><>< и ><>< III-X><><><, ><а ><также >< >< >< >< ><в >< >< ><точкеVI><><>< ><- ><точка ><соединени><><я на><><по><><рных ><трубопроводов >< >< ><обоих ><нас><>осов.
Таблица 3. Основной бланк к расчету системы водотушения с линейной магистралью.
ННаименование |
Обозначение |
Размерность |
Обозначение расчетных участков |
||||||||
I-II |
II-III |
III-IV |
IV-V |
V-VI |
VI-VII |
VI-VIII |
II-IX |
III-X |
|||
Расчетная магистраль |
Ответвление |
||||||||||
Расход воды |
Q |
м3/ч |
17,1 |
34,2 |
51,3 |
138,3 |
191,3 |
100 |
91,3 |
17,1 |
17,1 |
Температура воды |
t |
0C |
10 |
||||||||
Плотность воды |
|
кг/м3 |
1000 |
||||||||
Коэффициент кинемат.ввязкости |
ν |
м2/с |
1,306*10-6 |
||||||||
Рассчетн. диаметр трубопровода |
d |
м |
0,0449 |
0,0635 |
0,078 |
0,128 |
0,150 |
0,109 |
0,104 |
0,0449 |
0,0449 |
Стандартный диаметр трубопр. |
dгост |
м |
0,049 |
0,0660 |
0,079 |
0,147 |
0,153 |
0,124 |
0,124 |
0,049 |
0,049 |
Площадь сечения трубопровода |
F |
м2 |
0,00188 |
0,00342 |
0,0049 |
0,0170 |
0,0121 |
0,0121 |
0,0121 |
0,00188 |
0,00188 |
Средняя скорость воды |
V |
м/с |
2,53 |
2,78 |
2,91 |
2,26 |
2,89 |
2,30 |
2,10 |
2,53 |
2,53 |
Число Рейнольдса |
Re |
- |
0,95* 105 |
1,4* 105 |
1,76* 105 |
2,54* 105 |
3,38* 105 |
2,2* 105 |
2,0* 105 |
0,95* 105 |
0,95* 105 |
Длина прямых участков труб |
l |
м |
8,0 |
5,2 |
8,3 |
7,4 |
3,2 |
12,0 |
16,3 |
2,6 |
7,2 |
Коэффициент сопротивления |
λ |
- |
0,0230 |
0,0295 |
0,0231 |
0,0182 |
0,0195 |
0,0190 |
0,0189 |
0,0230 |
0,0230 |
Потеря напора на трение |
|
м |
1,23 |
0,92 |
1,05 |
0,24 |
0,170 |
0,50 |
0,56 |
0,40 |
1,10 |
Потеря напора в местных сопротивлениях |
|
м |
3,12 |
1,27 |
1,55 |
0,33 |
0,10 |
2,43 |
1,27 |
1,27 |
4,20 |
Гидростатический напор |
z |
м |
2,5 |
- |
8,3 |
2,4 |
- |
12,0 |
12,0 |
2,6 |
3,5 |
Суммарные потери напора |
|
м |
6.85 |
2.20 |
10.9 |
2.97 |
0.27 |
14.9 |
13.8 |
4.30 |
8.80 |
Обозначение узловой точки |
|
|
II |
III |
|
|
IV |
|
|
|
|
Узловой напор |
|
м |
34.85 |
37.05 |
|
|
51.2 |
|
|
|
|
Таблица 4. Вспомогательный бланк к расчету системы водотушения с линейной магистралью.
Местные сопротивления |
I-П |
П-Ш |
Ш-IV |
IV-V |
V-VI |
VI-VII |
VI-VIII |
II-IX |
III-Х |
Клапан концевой |
2,7 |
- |
- |
- |
- |
- |
- |
2,7 |
2,7 |
Клапан проходной запорный |
4,5 |
- |
- |
' 5,10 |
- |
- |
1 |
- |
4,5 |
Клапан проходной невозвратно-запорный |
- |
- |
- |
- |
- |
5,0 |
5,0 |
- |
- |
Колено под углом 90° |
0,23 |
- |
- |
2x0,23 =0,46 |
0,23 |
- |
0,23 |
- |
0,23 |
Тройник на проходе |
0,02 |
— |
2x0,02=0,04 |
0,02 |
- |
2x0,02=0,04 |
2x0,02 =0,04 |
- |
- |
Тройник на повороте |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Тройник при делении потока |
2,12 |
3,2 |
3,56 |
3,78 |
- |
4,00 |
- |
1,20 |
5,5 |
Суммарный коэффициент местных сопротивлений |
9,57 |
3,2 |
3,60 |
1,26 |
0,23 |
9,04 |
5,67 |
3,90 |
12,93 |
Узловые напоры определялись:
НузлII=H1-2+hраб=6,85+28,0=34,85м,
НузлIII= НузлII +H2-3 =34,85+2.20=37.05м,
НузлIV= НузлIII +H3-4 + H4-5 + H5-6 =37.05+10.9+2.97+0.27=51.20м,
Для отростков II-ХI и III-ХII можно решать задачу I группы, так как для них известны потребные расходы и максимально допустимые скорости. Результаты расчетов (табл.3) показывают, что узлы II и III не будут уравновешенными. Избыточные напоры составляют: НизбII=2,58 м и НизбIII=0,24 м. Для уравновешивания узлов в ответвлениях устанавливаем дроссельные шайбы (диафрагмы). Коэффициенты местных сопротивление последних составят
и
.
Этим
значениям коэффициентов
соответствуют величины относительного
раскрытия диафрагмы m=0,41
и m=0,73.
Рис.6. Диафрагма в трубе постоянного сечения.
Таблица
4. Значения
в зависимости от степени сужения трубы
-
при Re>105.
S0/S |
0.05 |
0.015 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
1050 |
245 |
51.5 |
18.2 |
8.25 |
4 |
2 |
0.97 |
0.42 |
0.13 |
0 |
Определение рабочей точки системы должно производиться графическим путем с учетом параллельной работы двух принятых для системы насосов НЦВ 100/80.

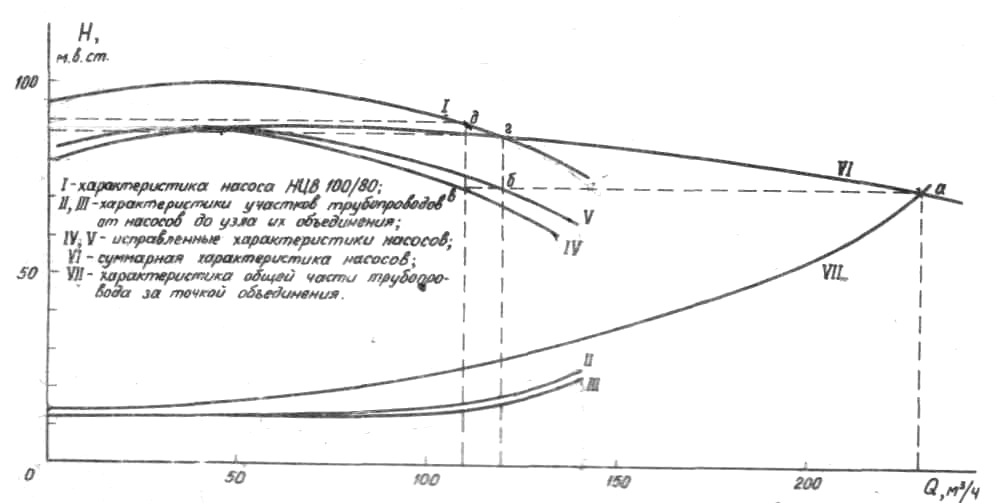

График строится следующим образом (рис.7). На оси абсцисс откладывается расход воды Qi (м3/ч), на оси ординат потери напора Hi (м.вод.cт.). На график наносят напорные характеристики насосов, которые берутся с рис. 1 приложений. Так как в примере приняты одинаковые насосы, то характеристика I наносится одна. Затем наносятся характеристики участков трубопровода от насосов до узла их объединения (точка VI, рис.5). Характеристики строятся по трем точкам. Кривая II соответствует участку трубопровода VI-VII, кривая Ш-участку VI-VIII. Затем из соответствующих ординат характеристик насосов вычитаются ординаты характеристик участков II и III. По полученным точкам строят "исправленные" характеристики насосов - IV и V. Затем по ним строится суммарная характеристика параллельно работающих насосов VI, На эту характеристику надо наложить характеристику VII части расчетной магистрали, находящейся за точкой VI, объединяющей насосы. Эта характеристика строится по трем точкам. Первая точка имеет координаты Qп=191м3/ч и Нп=НузлII=51,2 м. Коэффициент, характеризующий сопротивление трубопровода
.
Риc.7. Построение рабочей точки системы для двух параллельно работающих на один трубопровод центробежных насосов.
Для
практических расчетов при Re5*104
значение с можно считать постоянным
для данного трубопровода при различных
значениях Qi.
Тогда для второй точки
QI=0,7Qп=133,7м3/ч ;
Для третьей точки
QII=0,4Qп=76.4м3/ч ;
.
По
точкам с вычисленными координатами
строится характеристика VII.
Точка а пересечения характеристик VI
и VII
является рабочей точкой системы. Данные
графика подтверждают, что расcчитанные
диаметры трубопроводов обеспечивают
параллельную работу насосов без снижения
их номинальной производительности.
Суммарная производительность насосов
составляет
=230м3/ч
при напоре Нн=73
м.вод.ст. При этом первый насос имеет
производительность Qн1=120
м3/ч
(точка б
)
при напоре Нн1=87м.вод.от.
(точка г ), второй насос - Qн2=110
м3/ч
м3/ч
(точка в) при напоре Нн2=90
м.вод.ст. (точка д). Всасывающие трубопроводы
обоих насосов не рассчитываются, так
как пожарные насосы, установленные на
двойном дне, работают с подпором,
создаваемым забортным столбом воды.
Диаметры всасывающих трубопроводов
могут приниматься равными диаметрам
всасывающих патрубков насосов или
назначаться, исходя из известного
расхода и допустимых скоростей движения
жидкости.
