Симметричные триггеры на транзисторах.
Назначение и структура симметричного транзисторного триггера аналогична назначению и структуре ламповой схемы. Но статический режим и процесс переброса транзисторного триггера имеет значительную специфику.

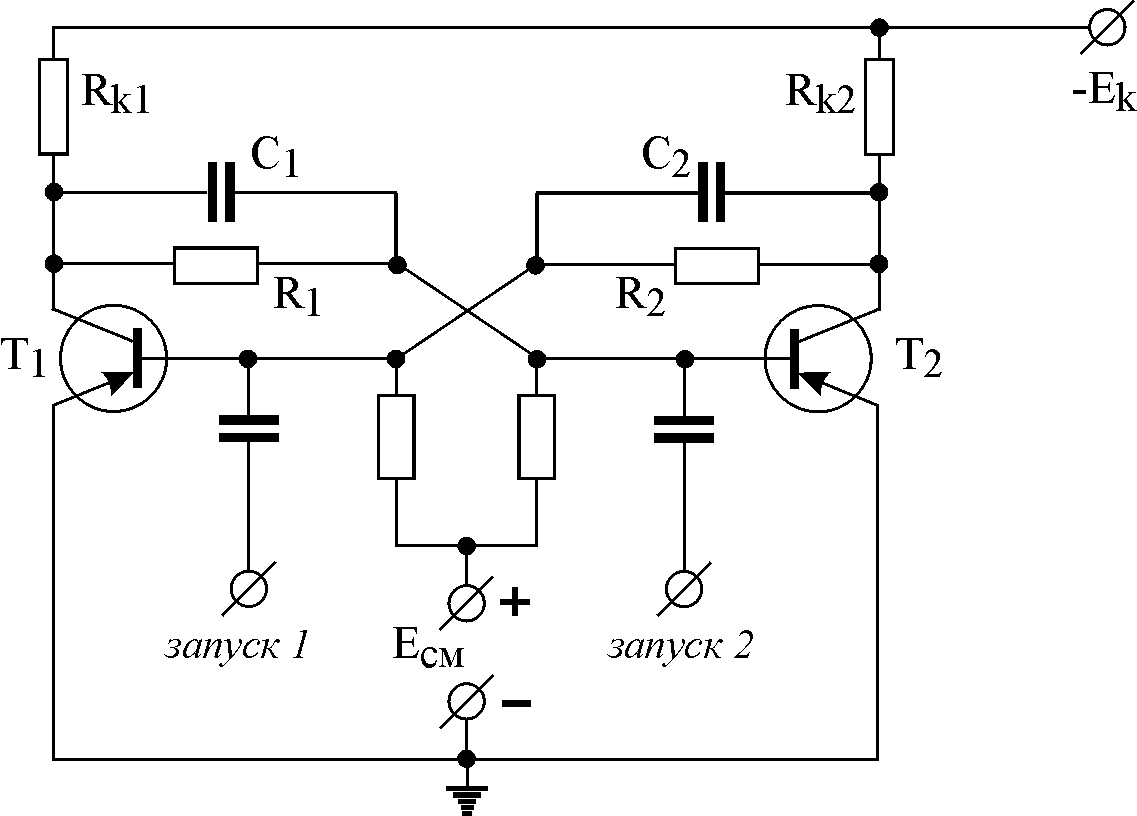

Рис. 3. Схема симметричного триггера со специальным источником положительного смещающего напряжения в базовых цепях транзисторов
Схема симметричного триггера со специальным источником положительного смещающего напряжения в базовых цепях транзисторов (рис. 3) переводится из одного состояния в другое запускающими импульсами положительной полярности, подаваемыми на базы транзисторов.
Рис. 4. Временная диаграмма напряжений
В исходном состоянии один из транзисторов, например, Т1 отперт, а другой Т2 – заперт. Напряжение на коллекторах Uk1=0; Uk2=-Ek. Чтобы изменить состояние схемы, нужно на транзистор Т1 подать запирающий импульс. При этом, благодаря уменьшению коллекторного тока, потенциал коллектора Т1 убывает, стремясь к потенциалу источника питания. Изменение потенциала через конденсатор С1 передается на базу транзистора Т2, последний начинает отпираться. Потенциал его коллектора повышается, и положительное приращение передается через конденсатор С2 на базу транзистора Т1, благодаря чему коллекторный ток транзистора Т1 еще больше уменьшается и т.д. происходит лавинообразный переход триггера из одного состояния в другое.
Эпюры напряжений в точках схемы изображены на рис. 4.
Описание экспериментального стенда.
В левой части стенда собрана схема симметричного триггера на двойном триоде 6Н1П. Запускающие импульсы, вырабатываемые встроенным в стенд генератором, подают на аноды лампы 6Н1П через разделительные конденсаторы С2 и С3 и диоды Д1 и Д2. Запуск схемы и перевод триггера из одного устойчивого состояния в другое осуществляется импульсами запуска отрицательной полярности. Положительные импульсы на работу схемы влияния не оказывают, т.к. не проходят через диоды Д1 и Д2.
Выходное напряжение снимается либо с анода правой половины лампы, либо с анода левой половины лампы и его форму можно проконтролировать на гнездах Г1 и Г8. Особенностью схемы является дополнительный источник напряжения смещения, величину которого можно регулировать потенциометром R5.
В средней части стенда собрана схема симметричного триггера. Импульсы запуска подаются на сетки лампы 6Н3П, форму которых можно проконтролировать на гнездах Г10 и Г16. Выходное напряжение также снимается с анодов лампы и контролируется на гнездах Г12, Г14. Особенностью этой схемы является автоматическое смещение за счет резистора R19.
В правой части стенда собрана схема симметричного триггера на транзисторах МП-42. Запускающие импульсы подаются от встроенного генератора на базы триодов ПП1, ПП2 через разделительные диоды Д7, Д8, которые не пропускают отрицательные импульсы. Питание осуществляется от источника постоянного напряжения 30V, величину напряжения, подаваемого в цепь коллектора, можно регулировать потенциометром R36, контролируя ее по прибору ИП2, для чего тумблер В9 необходимо поставить в положение “a”. Схема предусматривает подачу запускающих импульсов и на коллекторы транзисторов через разделительные диоды Д5 и Д6. Форма запускающих импульсов контролируется на гнездах Г17, Г20 или Г22, причем наличие запускающих импульсов на том, или ином гнезде зависит от положения тумблеров В15 и В14.
