22. Дайте визначення ізохрон добігання води по руслах річок.

Ізохрони – це лінії з однаковим значенням часу добігання.

Побудова карти-схеми ізохрони:

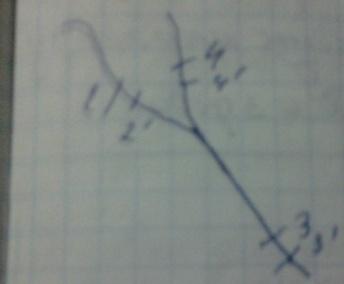

Розглянемо ділянку річки:

Виділимо на ній безприпливні ділянки 2-2^/, 3-3^/, 4-4^/. Для цих ділянок визначаємо час добігання як для безприпливних ділянок. Наприклад по характерним точкам гідрографа. Знаючи довжину ділянок l визначаємо швидкість течії v2,v3,v4; _n=.

Розраховуємо середню швидкість течії, тоді час добігання від другого створу до третього дорівнює _2-3=; _4-3=;

Отримані значення наносять на схему річкової мережі і проводять ізолінії.

23. Визначення часу руслового добігання на припливній ділянці річки. Побудова карти-схеми ізохрони.

Проміжок часу між настанням відповідних рівнів або витрат води у верхньому або нижньому створі називається часом руслового добігання води на ділянці .

Припливні ділянки – це ділянки на яких боковий приплив складає більше20% стоку по головній річці. У випадку коли ділянка припливна (приплив становить більше 20%),для визначення часу добігання використовують метод ізохрони. Ізохрони – це лінії з однаковим значенням часу добігання. Розробка розрахункових залежностей для прогнозу щоденних рівнів (витрат) води виконується з використанням карти ізохрон руслового добігання. Прогностичні залежності відповідних рівнів (витрат) води на припливних ділянках можна представити аналітично і графічно. При наявності двох вхідних створів (наприклад перший створ розташований на основній річці, а другий на притоці) прогностичні залежності мають такий вигляд:

Q_Ht =f(Q_B1t-Ԏ1+Q_B2t-Ԏ2) , (1)

H_Ht =f(Q_B1t-Ԏ1+Q_B2t-Ԏ2) , (2)

H_Ht =f(H_B1t-Ԏ1+H_B2t-Ԏ2) , (3)

де 1, - час добігання від першого та другого вхідних створів до нижнього.

Побудова карти-схеми ізохрони:

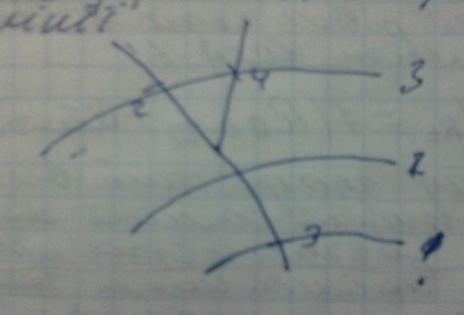

Розглянемо ділянку річки:

Виділимо на ній безприпливні ділянки 2-2^/, 3-3^/, 4-4^/. Для цих ділянок визначаємо час добігання як для безприпливних ділянок. Наприклад по характерним точкам гідрографа. Знаючи довжину ділянок l визначаємо швидкість течії v2,v3,v4; _n=.

Розраховуємо середню швидкість течії, тоді час добігання від другого створу до третього дорівнює _2-3=; _4-3=;

Отримані значення наносять на схему річкової мережі і проводять ізолінії.

Якщо вхідних створів багато, то будуються рівняння лінійної множинної регресії, які містять у собі дані про витрати або рівні для m створів. Завчасність таких прогнозів відповідає найменшому часу добігання. Осереднений час добігання на припливній ділянці можна визначити таким чином:

а) на ділянці річки з припливом виділяються безприпливні ділянки;

б) для кожної з безприпливних ділянок визначають швидкість течії як _j= , де j – номер ділянки;

в) підраховують середню швидкість 𝓋_сер;

д) на припливній ділянці визначають середній час добігання _сер = , де - довжина припливної ділянки.

24.Прогнози рівнів та витрат води за методом відповідних рівнів на припливних ділянках річок. Практичні прийоми розробки методики прогнозу. Припливні ділянки – це ділянки на яких боковий приплив складає більше20% стоку по головній річці. Основою при розробці методики прогнозу для таких ділянок є карта ізохрони руслового добігання води в басейні до замикаючого створу.

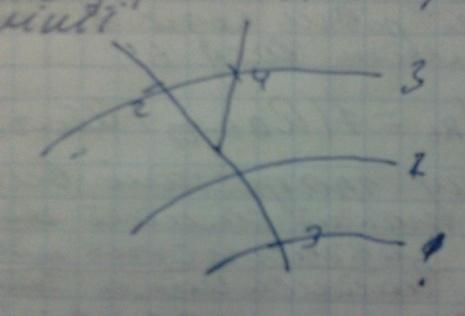

Розглянемо ділянку річки:

Виділимо на ній безприпливні ділянки 2-2^/, 3-3^/, 4-4^/. Для цих ділянок визначаємо час добігання як для безприпливних ділянок. Наприклад по характерним точкам гідрографа. Знаючи довжину ділянок l визначаємо швидкість течії v2,v3,v4; _n=.

Розраховуємо середню швидкість течії, тоді час добігання від другого створу до третього дорівнює _2-3=; _4-3=;

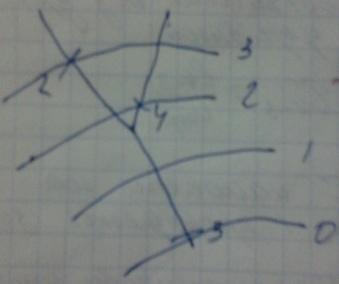

Отримані значення наносять на схему річкової мережі і проводять ізолінії.

Після побудови карти-схеми ізохрони встановлення зв’язків між рівняннями (витратами) води у верхніх та нижніх створах можлива у таких варіантах:

1. Вихідні дані витрати води у верхніх створах Q_i =const .

Позначимо _2-3=_1,4-3=₂, ₁=₂ прогнозні залежності мають вигляд:

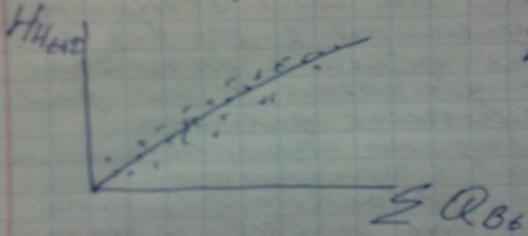

Q_3t+3=f(Q_2t+Q_4t) або H_3t+3=f(Q_2t+Q_4t) .

В загальному прогнозні залежності вигляді: H_Ht+Ԏ=f(). Завчасність прогнозу дорівнює. t₃==3доби.

2. Вихідні дані витрати води у верхніх створах ≠const ₁₂. Прогнозні залежності мають вигляд: H_3t=f(Q_2t-3+Q_4t-2). В загальному вигляді рівень води в момент часу t

H_Ht=f(Q_Bt-1+Q_4t-2)

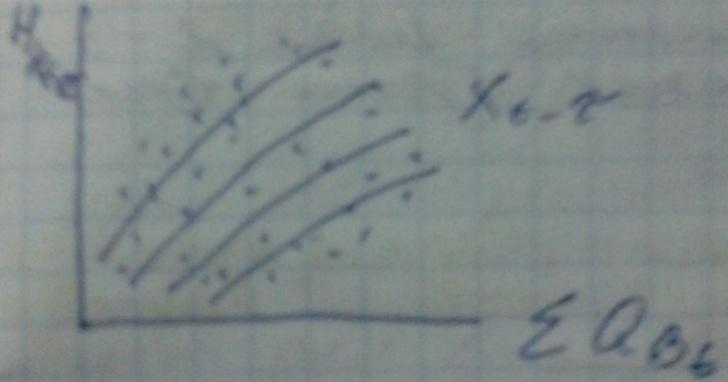

В цьому випадку графічний вигляд залежності такий самий як в варіанті 1, а завчасність прогнозу визначається найменшим часом добігання. В даному прикладі =2 доби.

У варіантах 1 і 2 кількість бокових приток можна не обмежувати. В такому разі в прогнозних залежностях можна врахувати додаткову зміну. Наприклад опади , тоді залежність має такий вигляд:

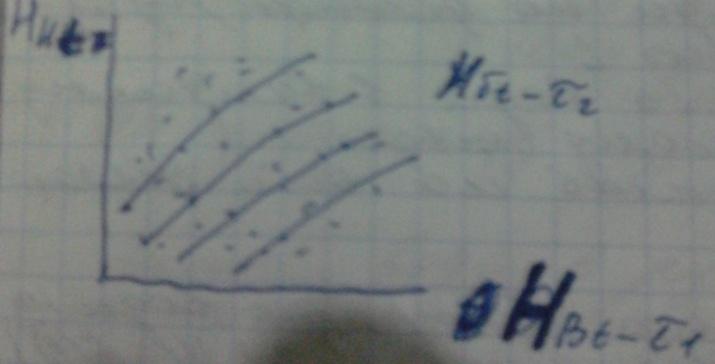

3. Вихідні дані: У верхніх створах є дані тільки про рівні води ₁₂. Прогнозні залежності мають вигляд: H_З=f(H_2t-3; H_4t-2). В загальному вигляді: H_Ht=f(H_Bt-Ԏ1; H_бt-Ԏ2)

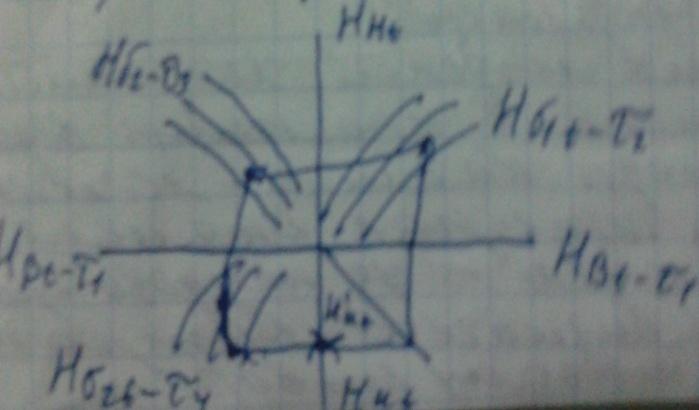

Такі залежності мають вигляд коли на ділянці мають один боковий приплив. Якщо на ділянці 2 або 3 притоки, то графік має вигляд на чотири чверті системи координат

Більша кількість приток ніж 2-3 у варіанті 3 не може бути врахований.
