Пример расчета № 3
Место строительства – г. Саратов
Амплитуда колебаний температуры наружного воздуха в июле с учетом солнечной радиации в течение суток определяется по формуле:
где
где

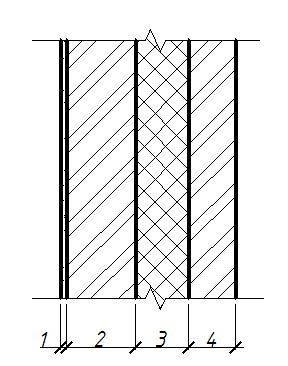

Рис. В. Расчетная схема многослойной кирпичной стены
Таблица В. Теплотехнические показатели стены
№ |
Наименование материала |
Толщина слоя |
Плотность
|
Коэффициент теплопроводности |
Коэффициент теплоусвоения |
Сопротивления |
Внутренний пограничный слой воздуха |
0,12 |
|||||
1 |
Цементно-песчанный раствор |
0,015 |
1800 |
0,76 |
9,6 |
0,02 |
2 |
Глиняный кирпич |
0,25 |
1600 |
0,58 |
8,08 |
0,43 |
3 |
Пенополистирол |
X=0,10 |
40 |
0,041 |
0,41 |
2,48 |
4 |
Керамический кирпич |
0,12 |
1200 |
0,47 |
6,16 |
0,26 |
Наружний пограничный слой воздуха |
0,04 |
|||||
Общее сопротивление |
3,35 |
Определение нормативной (требуемой) амплитуды колебаний температуры внутренней поверхности ограждающей конструкции.
Требуемое значение амплитуды колебаний температуры внутренней поверхности рассчитывается по формуле:
где
Определение требуемой величины затухания температурных колебаний в ограждающей конструкции.
Требуемая величина затухания температурных колебаний определяется отношением

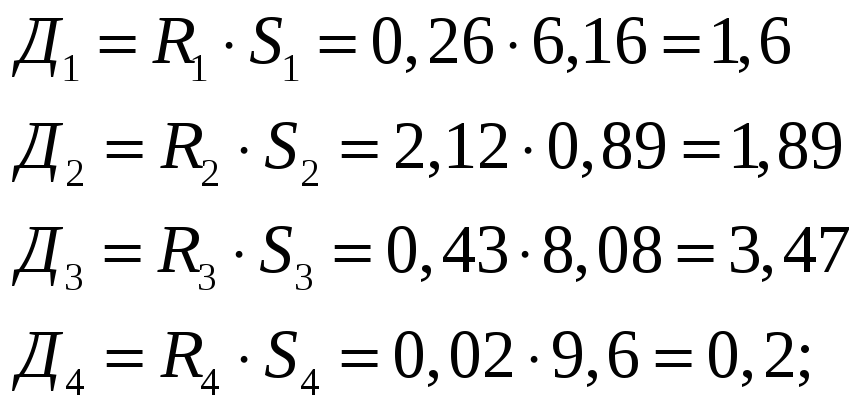

Расчет затухания температурных колебаний в каждом слое конструкции и наружном пограничном слое воздуха:
где основание натуральных логарифмов. Проверка теплоустойчивости ограждающих конструкций: 6,58 < 485,14 – условие выполняется, значит наружное ограждение толщиной 50 см соответствует теплотехническим требованиям и климатическим условиям г. Саратова при зимних и летних условиях.
Тема 3. Теплотехнический расчет однородных ограждающих конструкций при зимних условиях эксплуатации
3.1. Общие положения
Однородными считаются конструкции, состоящие из одного слоя (материала). Наружные однослойные стеновые панели изготовляют из конструктивно-теплоизоляционного легкого или ячеистого бетона, толщиной 300-500 мм. Однослойные стеновые панели изготовляют в заводских условиях с фасадным декоративно-защитным слоем толщиной 20-25 мм и с внутренним отделочным слоем толщиной 15-20 мм из известково-песчаного или цементно-песчаного раствора, которые в расчетах условно не считают за слои.
В соответствии с “Изменениями № 3” к СНиП II-3-79* в качестве однородных ограждений рекомендуется применять легкобетонные панели и блоки плотностью не более 1000 кг/м3 для всех типов зданий в регионах южнее широты 60 °С. Применение таких стеновых панелей в районах выше указанной широты приведет к нерациональному утолщению стен, что в современных условиях строительства будет не практично и не экономично.
Данный теплотехнический расчет наружных крупноразмерных стеновых панелей необходимо выполнять в курсовых проектах № 1, 2 и в дипломном проектировании соответствующих зданий.
