Для цеховых рп.
Напряжение на цеховых подстанциях 10кВ, вычислим значения тока:
Imax=Pmax/cosφU√3
Imax(1)=5*106/0,93*10000√3=310,4 А;
Imax(2)=2,5*106/0,93*10000√3=155,2 А.
По номинальным параметрам подходит выключатель ВМП-10 на 600А.
Проверим аппарат в режиме КЗ
По отключающей способности:
tоткл=0,5 + 0,12=0,62с. → βн=0;
iаt = 0,14√ 2*2,684=0,53кА
Ток отключения из паспортных данных Iоткл= 20кА;
(√ 2*2,684+0,53)≤ √ 2*20(1+0) →4,32 ≤ 28,3
Выключатель способен отключить полный ток короткого замыкания.
По электродинамической устойчивости:
ky принимаем 1,8.
Iу расч=√ 2*1,8*2,684=6,83кА
Неравенство примет вид:
6,83кА ≤ 52кА
По термической устойчивости:
Термическую устойчивость аппарата завод характеризует номинальным током термической устойчивости , значения которого указаны в паспорте аппарата. Для выключателя МГГ-10-2000 он равен 20кА.
Термическая устойчивость проверяется по тепловому импульсу тока К.З. Вк.
Ta = 0,245
Вк=2,6842*(0,62+0,245)=6,23кА2*с
It2ном*tT ном=202*5=2000кА2*с
6,23кА2*с ≤ 2000кА2*с
-
Выбор схемы и сечения кабелей местной сети
Исходными данными для выбора схемы заводской сети и сечения кабелей являются число и мощность цеховых распределительных подстанций. По условию 2 РП по 5МВт и 18 РП по 2,5МВт.

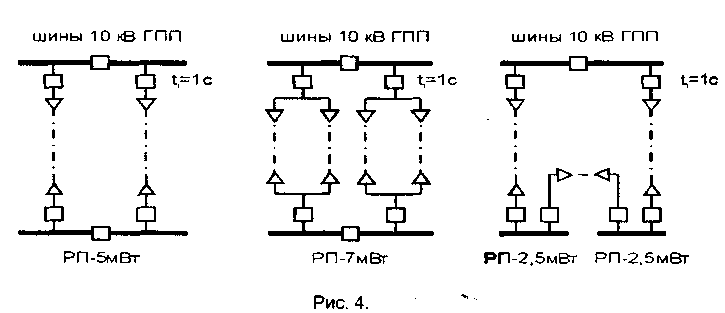

В схемах (Рис. 5) в случае отключения одного из питающих кабелей вся нагрузка подстанции переходит на оставшийся в работе кабель.
Рисунок 5.
Для цеховых подстанций с нагрузкой 6000 кВт и более ток нагрузки получается больше, чем допустимый по условиям нагрева для предельного стандартного сечения. В связи с этим каждая линия выполняется из двух кабелей.
Сечение кабеля выбирается по трем критериям.
1. Выбор сечения по экономической плотности тока. Сечение кабеля по экономической плотности тока определяется из условия нормального режим работы:
, [мм2]
где Imax - максимальный ток нагрузки цеховой подстанции;
n - число параллельно работающих кабельных линий;
jэк - экономическая плотность тока |А2/мм2|, так как Тmах= то jэк=1,4 А2/мм2
Для РП 5МВт - Sэк(1)= 310,4/2*1,4=110,9 мм2
Для РП 2,5МВт - Sэк(2)= 155,2/2*1,4=55,4 мм2
Полученное по расчету сечение округляют до ближайшего стандартного по табл. 3 приложения 2:
Sэк(1)= 120 мм2, Iдоп=240А.
Sэк(2)= 50 мм2, Iдоп=140А.
2. Выбранное по экономической плотности тока сечение проверяется по условиям длительного нагрева в аварийном режиме, когда отключается одна из питающих линий
,
где 1,3 - коэффициент, учитывающий допустимую перегрузку кабеля;
Кп - коэффициент прокладки, учитывающий прокладку в траншее несколько лежащих рядом кабелей, Кп =0,9.
-
310,4 ≤ 1,3*240*0,9 → 310,4 А ≤ 280А
-
155,2 ≤ 1,3*140*0,9 → 155,2 А ≤ 163А
Так как условие (1) не выполняется то для РП 5МВт примем кабель с сечением 150мм2, с Iдоп=275А. Тогда неравенство примет вид:
-
310,4 ≤ 1,3*275*0,9 → 310,4 А ≤ 321,75А
-
Минимальное сечение кабеля по условию термической устойчивости определяется по формуле:
Sмин=
Где: С=85 (А√с/мм2) для кабеля с алюминиевыми жилами;
Вк=2,6842*(0,62+0,245)=6,23кА2*с;
Sмин=мм2.
Следовательно по всем критериям кабели сечением 150 и 50мм2 подходят.
