5. Основные расчетные соотношения

Разрядность кода n определяется по заданному отношению:

;

где П - пикфактор сообщения. Для речи П²=10; П 3,16; =1,1%=0,011 по заданию n=log₂()= 7,4;

но для дальнейших расчетов возьмем n=8

Скорость передачи информации составит:

[Бод];

где: =1,95∙10^-6 , с ;

;

= 512000 Бод;

Частота манипуляции F _м=, то F _м=1/2∙1,95∙10^-6=0,26 МГц.

6. Расчет автогенератора

1.По заданной рабочей частоте f выбираем кварц и транзистор VT и выписываем их параметры. В данной схеме кварц работает на частоте последовательного резонанса. Максимальная рабочая частота транзистора f_max(0,2-0,3) f_гр, где f_гр– граничная частота, при которой модуль коэффициента передачи тока в схеме с общим эмиттером равен 1.

Выбрали транзистор ГТ329Б.

F _гр=153МГц

2. Определяем индуктивность контура L_k из выражения

Задавшись величиной емкости контура С_к согласно табл.1

Таблица №1

f,МГц	0,3	0,3-1,5	1,5-6	6-30	30-150
С_к,пФ	500-300	300-200	200-100	100-50	50-13

берем С_к=13пФ, для частоты f = 153 МГц

; Отсюда

3.Находим резонансное сопротивление контура

R_k=

Где -волновое сопротивление контура: ;

r – сопротивление потерь контура.

Полагая добротность контура Q =/r=100,

имеем r= 0.01∙=0,4 Ом

4. Находим

Для автогенераторов угол отсечки =60-75^о, по которому определяется α₁.

Положим =60⁰ тогда α₁=0,391

По характеристикам определяем S_k=

S_ср=

5. Вычисляем коэффициент положительной обратной связи:

6. Находим емкость конденсаторов контура С1 и С2:

отсюда С1=С_к/К_ос

С_к= или С2=

С₂=Ф

7. Выбираем номиналы R1 и R2 из условия обеспечения угла отсечки =60⁰ с учетом проходной характеристики транзистора.

Методом подбора находим номиналы сопротивлений.

R1=2 кОм, R2=3 кОм

8. Находим величину R_э:

Rэ==3,77 Ом

9. Выбираем емкость конденсатора С, шунтирующего R, из условия

, т.е.

10. Величина индуктивности L выбирается из условия исключения заданной емкости кварцедержателя С_0.

; т.е.

11. Определяем выходное напряжение U_вых=U_ос=K_oc*U_k

U_вых=6,817∙10^-3∙25,1=0.17мВ

Напряжение на контуре U_к=

P₂=0.01∙P_доп=0,01∙7=0,07 Вт

U_к=25,1 В

Мощность автогенератора задается низкой для обеспечения высокой стабильности частоты автоколебаний. Можно взять Р₂=1% от максимально допустимой, приводимой в справочнике на транзистор автогенератора.

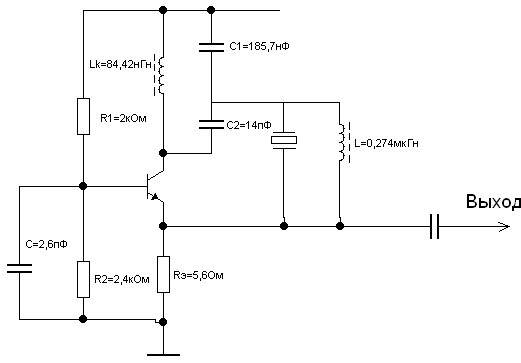

Рис. 6 Схема Баттлера

7.Расчет оконечного каскада передатчика

Рабочая частота сигнала f = 153 МГц.

Мощность источника в антенне Ра = 10 Вт.

Напряжение источника питания Ек = 12.6 В.

Заданные показатели может обеспечить генератор с независимым возбуждением, выполненный по схеме на транзисторе КТ935А. Мощность, которую должен выработать оконечный каскад передатчика:

Вт

- мощность сигнала в антенне передатчика

- КПД промежуточного контура

- КПД антенного контура

Принимаем = 0.8, т.к. выполнено соотношение (область высоких частот), где

^МГц.

Выпишем паспортные данные транзистора КТ935А. Допустимое постоянное напряжение коллектор-эмиттер E_КЭД =80В, а напряжение база-эмиттер Е_БЭД =5В, емкость коллекторного перехода С_к =500пФ, статистический коэффициент передачи (усиления) в схеме с общим эмиттером β₀=20+100, постоянная времени коллекторной цепи r_gC_ka =20мc, допустимый коллекторный вход I_kg=20А. По выходным характеристикам определяем крутизну линии критического режима S_кр , а по проходным крутизну S. В данном случае
