Федеральное агентство по образованию
Сибирская государственная автомобильно-дорожная академия
Инженерно-строительный институт
Кафедра «Архитектура и градостроительство»
Пояснительная записка
к курсовому проекту по дисциплине типология
ТЕМА: «МНОГОЭТАЖНЫЙ ЖИЛОЙ ДОМ С МАГАЗИНОМ»
Выполнил: студентка 21ПЗ
Иванова О.А.
Принял: преподаватель
ВойлошниковВ.Н.
Толкачов В.И.
Омск 2008г.
Содержание
-
Введение………………………………………………………………………………………………………… 3
-
Исходные данные………………………………………………………………………………………… 4
-
Архитектурное решение
а). Описание природно-ландшафтной ситуации окружающей застройки……………………………………………………………………… 5
б). Характеристики проектируемого здания, описание его функциональной схемы…………………………………… 6
в). Анализ планировки и ориентации здания по инсоляционным требованиям………………………………………………………… 6
4. Объемно-планировочное решение…………………………………………………… 7
5. Конструктивное решение……………………………………………………………………… 8
6. Противопожарные требования…………………………………………………………… 9
7. Теплотехнический расчет………………………………………………………………… 10
8. Приложения (ТЭП, Экспликация)………………………………………………… 17
9. Список используемой литературы……………………………………………… 18
-
1.Введение
Требовалось запроектировать многоэтажный жилой дом.
Место строительства выбрано пересечение улиц 7-я северная и Герцена. Здание стоит на углу.

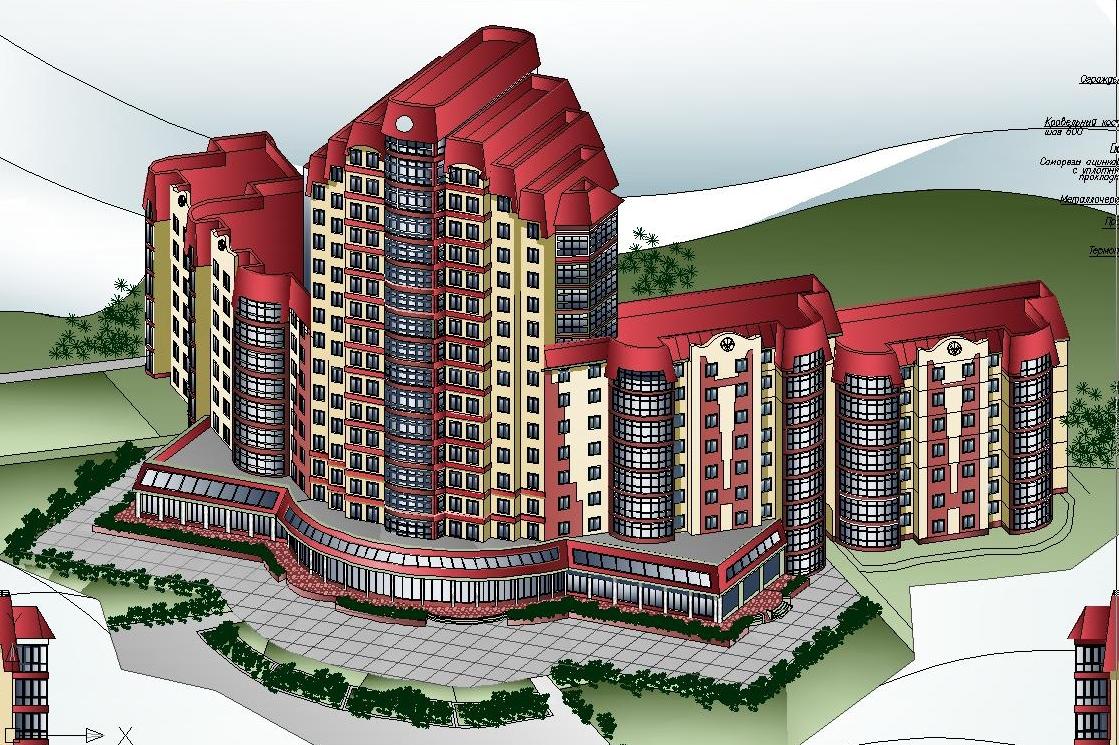

Главный фасад ориентирован на юго-восток. В плане имеет сложную г-образную форму, повторяющую сам угол. Магазин также раскрывается полукругом на пересечение транспортных магистралей.
Объем дома делится на 5 секций: одна центральная, 18-ти этажная, относительно которой располагаются боковые симметричные секции: две 9-ти этажные и две высотой 7-ми этажей. Цвет дома выбран в соответствии с климатическим районом – Сибирь, следовательно, выбраны теплые тона. Таким образом, решается градостроительная часть здания.
2.Исходные данные
По данным инженерно-геологических изысканий на участке залегают грунты: почвенно-растительный слой толщиной 0,3 м; суглинок толщиной 1 м; глина твердая, ее толщина шурфами не пройдена; грунтовые воды не обнаружены.
Нормативная глубина промерзания грунтов – 1,5м
Район строительства - г. Омск
Место строительства - пересечение улиц 7-я северная и Герцена.
3. Архитектурное решение а. Описание пиродно-ландшафтной ситуации окружающей застройки.
Проектируемое здание расположено на пересечении улиц Герцена и 7-я северная.
Главный фасад ориентирован на юго-восток, на транспортную магистраль.
Вход в магазин также выходит на юго-восток, и имеет несколько подходных путей. Для покупателей предусмотрена парковка с южной стороны на 30 мест и небольшая зона отдыха, расположенная перед самим магазином. Сама зона выложена тротуарной плиткой, также имеются зеленые насаждения и клумбы дугообразной формы. В центре расположен фонтан, окруженный лавочками и урнами, стоящими радом.
Территория магазина окружена кустарниками и деревьями. Имеется 5 входов в магазин.
Торговые направления магазина: одежда, обувь, парфюмерия, косметика, ювелирные изделия.
Загрузка осуществляется с юго-западной стороны здания. Также предусмотрено место для автобусной остановки.
Вход в жилую часть здания осуществляется с северо-западной стороны. Имеются проезд через арки шириной 3м. Во дворе здания, слева и справа от дома, расположена парковка для жильцов на 22 автомобиля, также предусмотрен 5-ти этажный гараж.
Двор дома делится на зоны:
- зона тихого отдыха;
Расположена слева и справа от здания, где стоят лавочки и стол, которые окружены кустарниками.
- детская площадка.
Расположена в центре двора, где находятся песочницы, лавочки. Имеются асфальтовые дорожки шириной 1.2м, а также футбольная площадка.
