22.4. Теории хроматографического разделения
При хроматографировании происходят два процесса: разделение веществ и размывание хроматографических зон разделяемых веществ. Хроматографический процесс заключается в многократном повторении актов сорбции и десорбции. Поскольку скорость сорбции и десорбции для молекул различных веществ различна, то после повторения большого числа элементарных актов хроматографического разделения при прохождении смеси веществ через слой сорбента происходит разделение её на отдельные компоненты. Положение и вид хроматографических зон разделяемых веществ зависят от формы изотермы сорбции, скорости установления равновесия, степени диффузии вещества в подвижной фазе.
Изотермой сорбции называется зависимость концентрации вещества,сорбированного неподвижной фазой, от его концентрации в подвижной фазе при постоянной температуре. Если изотерма сорбции линейна, установление равновесия происходит мгновенно и степень диффузии вещества в подвижной фазе пренебрежимо мала, идеальный хроматографический пик описывается кривой нормального распределения.
Для объяснения причин размывания хроматографических зон используются две теории: теоретических тарелок и кинетическая теория.
Теория теоретических тарелок предполагает, что:
-
каждая хроматографическая колонка состоит из некоторого количества одинаковых по величине абстрактных узких слоёв, называемых теоретическими тарелками, на каждой тарелке происходит один элементарный акт сорбции-десорбции
-
на каждой тарелке происходит мгновенное установление равновесия между веществом, находящимся в подвижной и неподвижной фазе;
-
переход вещества с одной тарелки на другую происходит дискретно - при попадании на тарелку новой порции элюента равновесие нарушается, и часть вещества мгновенно переносится на следующую тарелку, где вновь мгновенно наступает равновесие и т.д.;
-
на любой тарелке в любой момент времени число сорбируемых частиц вещества значительно больше числа сорбируемых частиц растворителя, изотерма сорбции является линейной.
Количественной характеристикой хроматографической колонки являются: высота эквивалентная теоретической тарелке (H) и число теоретических тарелок (N).
Высота эквивалентная теоретической тарелке представляет собой дисперсию, приходящуюся на единицу длины колонки. Чем меньше H и больше N, тем в меньшей степени происходит размывание пика и тем эффективнее хроматографическое разделение (рис. 22.4).
Рис. 22.4. Хроматограммы вещества X, полученные на колонках с различной эффективностью (размерность оси абсцисс одинакова)
Число теоретических тарелок можно рассчитать:
где tR - время удерживания, kx - коэффициент, величина которого зависит того, на каком уровне измеряется ширина пика wx.

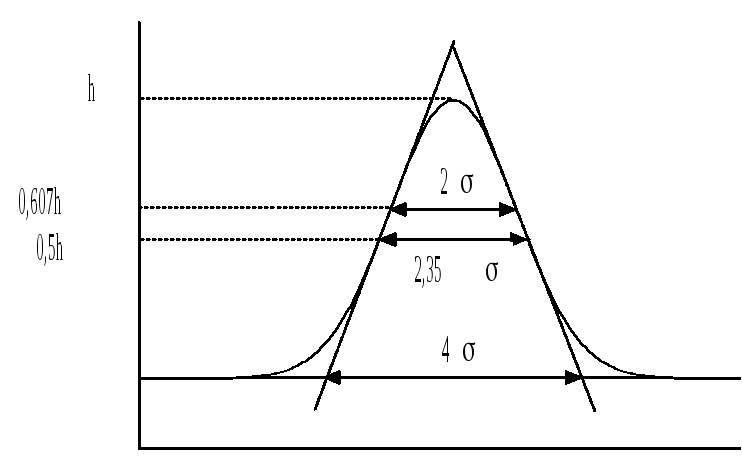

Если пик представляет собой кривую нормального распределения, то ширина пика у основания равна 4, на половине высоты - 2,35, на 60,7% высоты (между точками перегиба) - 2 (рис. 22.5) и т.д. При измерении ширины пика у основания коэффициент kx будет равен 16 (42), на половине высоты - 5,54 (2,352) и т.д.
Рис. 22.5. Свойства идеального хроматографического пика
Число теоретических тарелок является мерой эффективности колонки и обычно постоянно для всех пиков на хроматограмме. Так как N является постоянной величиной, то при увеличении времени удерживания ширина пика увеличивается.
Согласно кинетической теории хроматографии размывание хроматографических пиков обусловлено одновременным действием трёх независимых друг от друга процессов:
Суммарное влияние вихревой диффузии, продольной диффузии и сопротивления массопереносу на величину высоты эквивалентной теоретической тарелке описывается уравнением Ван-Деемтера.
где U - линейная скорость подвижной фазы

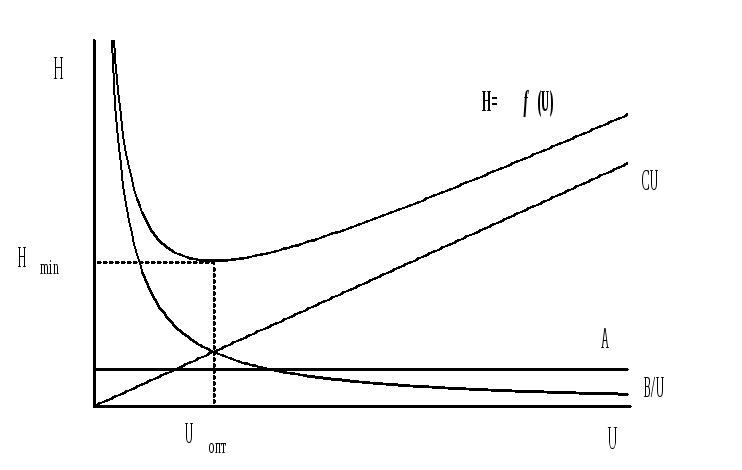

Рис. 22.6. Зависимость H от линейной скорости газа-носителя
Зависимость H от U для газовой хроматографии (насадочная колонка) показана на рис. 22.6. Оптимальную скорость газа-носителя, при которой величина Н минимальна, можно рассчитать по формуле:
В жидкостной хроматографии величина B практически не вносит вклад в размывание хроматографического пика (вязкость жидкости значительно больше вязкости газа), поэтому зависимость Н от U выглядит по-другому (как?).
Для характеристики эффективности разделения компонентов смеси, используют коэффициент разделения () и разрешение (RS).
Коэффициент разделения равен отношению исправленных времён удерживания (а также, , D) веществ:
Если = 1, то разделение невозможно.
Разрешение рассчитывается по следующей формуле:
Разделение двух пиков считается полным, если RS 1,5 (при RS = 1,5 расстояние между максимумами пиков составляет 6, степень перекрывания пиков 0,13%) - рис. 22.6.
Рис. 22.6. Перекрывание пиков при различной величине RS
Число теоретических тарелок, необходимое для разделения с заданным разрешением, равно:
