В качестве результатов лабораторной работы представить:

1. Созданную библиотеку.

2. Исходный текст библиотеки.

3. Результаты экспериментов в графическом и табличном виде.

4. Полученные зависимости в графическом и аналитическом виде.

5. Сделать выводы об эффективности сверточного кода и перемежения.

Графики представить в осях:

ПРИМЕЧАНИЕ 1.

Пример создания библиотеки "crypt.dll" приведен в каталоге "Example Dll".

Для создания других библиотек необходимо:

1. Изменить имя файла (например с "crypt.dpr" на "reform.dpr").

2. Изменить заголовок библиотеки (например с "library Crypt " на "library Reform").

3. Для всех библиотек, кроме crypt.dpr исключить модули A5 и Frame из списка используемых модулей.

4. Изменить заголовки функций (например с

procedure CryptA5(var bin, bout: mas456;var A5:TA5;

var NFrame: TFrame); stdcall; export;.

на

procedure Reform(var x: mas456;var b: mas456); stdcall; export;

5. Изменить имена экспортируемых функций (например с CryptA5 на Reform)

6. Написать тело функций.

ПРИМЕЧАНИЕ 2.

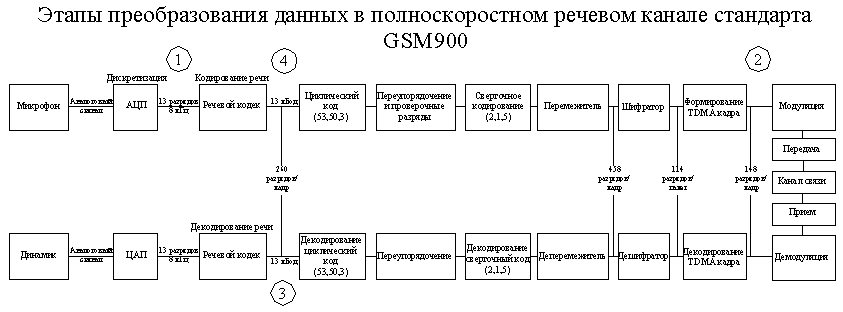

При использовании программы GSM900.exe данные в файлах *.wav соответствуют данным в точке "1" (см.рис. "Этапы преобразования данных в полноскоростном речевом канале стандарта GSM900".

Данные в файлах *.frm соответствуют данным в точке "2" если используются все процедуры кодирования, либо в точке "4", если кодирование не используется.

Данные в файлах *.wv2 соответствуют данным в точке "3".

Вероятность ошибки в канале связи соответствует точке "5".

Вероятность ошибки на приеме соответствует точке "3".

таким образом, при формировании из*.wav –файла *.frm – файла происходит кодирование, перемежение, шифрование данных и формирование TDMA-кадра, а при формировании из *.frm – файла *.wv2 –файла происходит передача кадров по каналу связи с наложением помех и обратное преобразование данных (то есть дешифрование, деперемежение и декодирование

33
