Система световых величин и единицы их измерения.
Световой поток – это поток излучения источника оценённый по уровню реакции на него среднестатистического глаза человека:
За один люмен принят поток излучения абсолютно черного тела площадью 0,5305 при температуре затвердевания платины 2042К.
Освещённость – отношение светового потока падающего на поверхность и равномерно по ней распределяющегося к площади этой поверхности:
Сила света – это отношение светового потока к величине телесного угла внутри, которого этот поток распространяется и равномерно распределяется:
Количество облучения – произведение облученности на продолжительность освещения:
Яркость – это отношение силы света от источника в направлении наблюдателя к площади проекции светящийся поверхности на плоскость перпендикулярную направлению наблюдения:
Оптические и светотехнические характеристики тел.
Преломлением излучения - называется изменение его направления при переходе из одной прозрачной среды в другую.
Отражением - называется возвращение излучения объектом без изменения длин волн составляющих его монохроматических излучений.
Имеют место следующие виды отражений:
а) зеркальное - без рассеяния отраженного потока (лучистого, светового), (рис. 6, а);
б) диффузное - при котором отраженный поток излучения (световой) рассеивается так, что энергетическая яркость (яркость) во всех направлениях полупространства одинакова (рис. 6, б);
в) смешанное - при котором наблюдается частично зеркальное и частично диффузное отражение (рис. 6, в);
г) направленно-рассеянное - при котором фотометрическое тело отраженных от участка поверхности сил света можно приближенно описать вытянутым эллипсоидом вращения (рис. 6, г), большая ось которого располагается в направлении зеркального отражения.
Коэффициент яркости - отношение яркости освещенной поверхности к яркости идеального рассеивателя (идеальной поверхности);
Пропусканием - называется прохождение излучения (света) сквозь среду без изменения длин волн составляющих его монохроматических излучений. Наблюдаются следующие виды пропускания:
а) направленное - без рассеяния (рис. 6, а);
б) равномерно диффузное - при котором прошедший поток излучения (световой) рассеивается так, что энергетическая яркость (яркость) во всех направлениях полупространства одинакова (рис. 6, б):
в) смешанное - при котором наблюдается частично направленное и частично равномерное диффузное пропускание (рис. 6, в);
г) направленно-рассеянное - при котором индикатриса силы света приближенно описывается вытянутым эллипсоидом вращения (рис. 6, г).
(Индикатрисой – называют функцию, выражающую зависимость от направления относительных значений фотометрической величины)

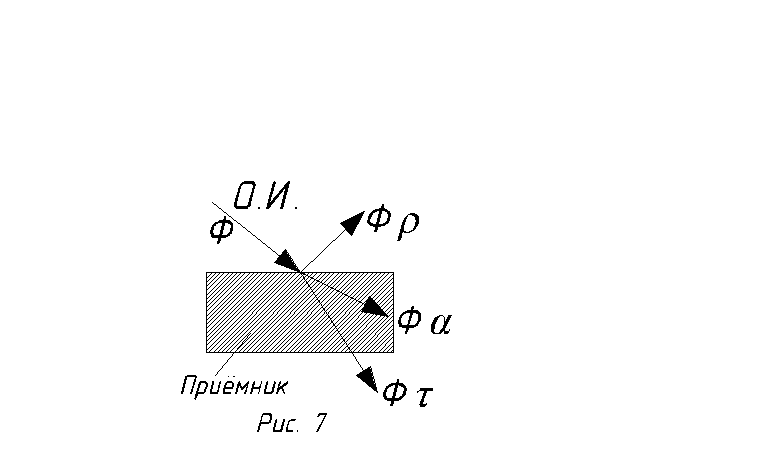

Кванты оптического излучения распространяясь от источника встречают на своём пути препятствия, поскольку кванты представляют собой порции энергии то их взаимодействие с препятствием будет носить энергетический характер, препятствия принято называть приёмником оптического излучения. Взаимодействие квантов с приёмником можно представить следующим рисунком (Рис. 7):
- отражённый поток; - поглощенный поток; - пропущенный поток.
- к-нт отражения; - к-нт пропускания;
- к-нт поглощения; ;
Дальнейшим преобразованиям в приёмнике подвергаются только поглощенные кванты излучения. Все преобразования происходят на основании закона квантовой эквивалентности Эйнштейна: Каждый эффективно поглощенный квант излучения вызывает в приёмнике лишь один элементарный процесс преобразования.
