Содержание отчета
1.М-файл ввода данных о передаточной функции (1) и построения логарифмических частотных характеристик.
-
Графики , значение и периода квантования.
-
Передаточную функцию дискретной модели объекта
-
Критический коэффициент усиления П-регулятора и вектор корней характеристического уравнения.
-
Одну из переходных характеристик и определение .
-
Графики зависимостей , полученные по результатам выполнения п.8 порядка выполнения, и зависимости , полученной теоретическим расчетом.
-
Результаты исследования величин установившихся ошибок в системе с П- регулятором и объектом (2).
Контрольные вопросы
-
Каким образом определяется порядок астатизма систем по передаточной функции разомкнутой системы и по передаточной функции ошибки?
-
Как определить коэффициент усиления разомкнутой системы по виду ее передаточной функции?
-
В каком случае порядок астатизма системы по возмущению, приложенному к входу объекта, совпадает с порядком астатизма системы по ее входному воздействию?
-
Чему равны значения двух первых коэффициентов ошибки в системе со вторым порядком астатизма?
Лабораторная работа № 5 Исследование качества переходных процессов
Цель работы:
-
приобретение навыков построения переходной характеристики цифровых элементов и систем, определения показателей качества переходных процессов;
-
изучение методик выбора параметров цифрового ПИД- регулятора, обеспечивающего требуемые показатели качества переходного процесса.
Теоретическая подготовка к проведению данной лабораторной работы включает:
1) изучение разделов курса лекций или (и) разделов рекомендованной литературы, посвященных методам построения переходных характеристик;
2) определение по ПХ показателей качества переходного процесса, перерегулирования, времени регулирования и установления, установившихся ошибок, настроек параметров цифровых ПИД- регуляторов, обеспечивающих заданные значения показателей качества переходных процессов.
Порядок выполнения работы
-
Вызвать систему MATLAB 6.x.
-
Ввести m-файл
определяющий ПФ дискретной модели объекта при периоде дискретизации 0,02 с, вида
-
Построить переходную характеристику дискретной модели объекта, используя операторы:
Здесь . При T=5 с, T0=0.02 c, N=251.
В результате выполнения последнего оператора появляется график реакции дискретной модели объекта на единичный скачок.
4. Убедиться, что объект обладает интегрирующими свойствами и без регулятора является неустойчивым по входу. Сохранить для отчета график реакции.
5. Ввести в систему П- регулятор, замкнуть систему единичной обратной связью и построить переходную характеристику замкнутой системы с

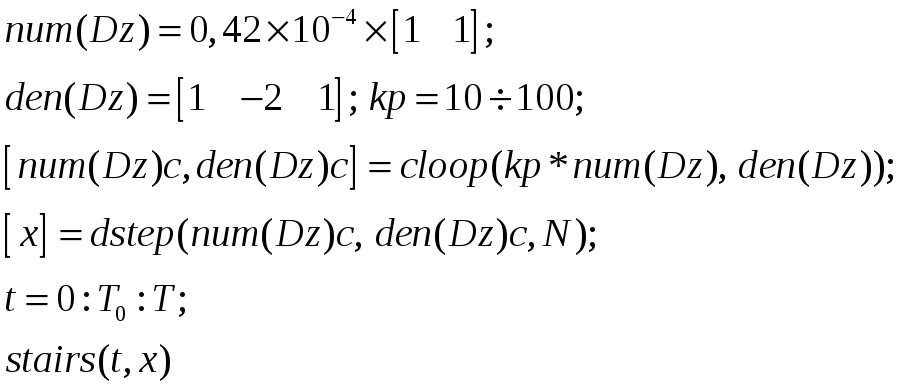

П- регулятором. Для этого в командном окне ввести m-файл:
6. Проанализировать переходную характеристику замкнутой системы с
П- регулятором и отметить, что изменением величины нельзя обеспечить устойчивость замкнутой системы. Убедиться в этом, построить ПХ при .
7. Для обеспечения устойчивости ввести дифференциальную составляющую ПД- регулятора.
В результате передаточная функция ПД- регулятора примет вид
Оставив прежнюю величину подобрать величину , при которой достигаются значения и , приведенные в таблице 4.1
Таблица 4.1
№вар |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
5 |
7 |
8 |
9 |
10 |
11 |
12 |
|
, с |
3 |
4 |
1,5 |
2,0 |
2,5 |
3,5 |
4,5 |

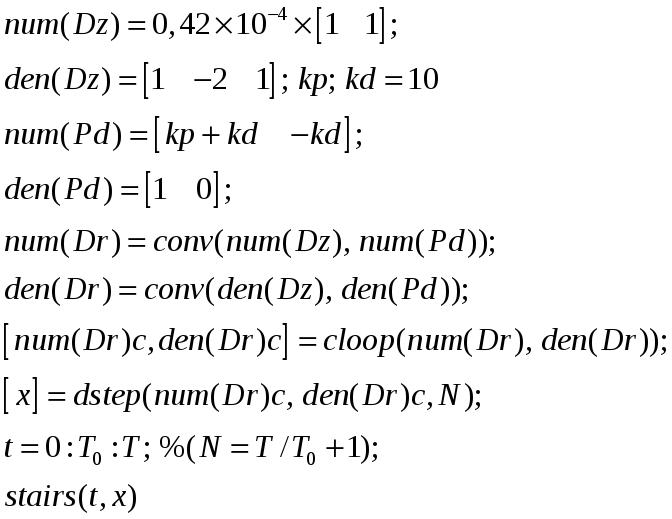

Для подбора использовать переходные характеристики, получаемые в результате выполнения следующего m-файла:
8. Если подбором и не удается обеспечить заданные значения и , то использовать цифровой ПИД- регулятор, передаточная функция которого имеет вид
при значениях .
9. Сохранить характерные переходные характеристики, получаемые в п.п. 7-8; значения параметров привести в отчете.
10. Сделать вывод об эффективности использованной методики настройки параметров ПИД- регулятора.
