Лекция №9. Гигиенические основы вентиляции. Способы организации воздухообмена.

Современные условия труда и жизнедеятельности людей требуют эффективных искусственных средств оздоровления воздушной среды. Этой цели служит техника вентиляции.

Вредные факторы: избыточное тепло, повышенная влажность, пары химических веществ общетоксического действия, пыль, радиоактивные вещества.

Один человек при нормальных условиях выделяет до 120 Вт в окружающую среду, причём 25% от этой величины испарением влаги (пот). При отсутствии вентиляции эти и другие тепловыделения повышают значительно температуру воздуха в помещении и затрудняют процесс терморегуляции в организме человека, вредно влияют на технологический процесс производства. Количество выделяемой человеком влаги составляет 40-75 г/час. При повышенной влажности и высокой температуре уменьшается отдача тепла телом человека за счёт испарения, при пониженной температуре – охлаждение организма, т.к. влажный воздух более теплопроводен нежели сухой. Наиболее опасна пыль двуокиси кремния, асбеста, пары ртути и т.п. Воздух считается загрязнённым, если в 1

содержится более 4500 микроорганизмов.

Что касается радиоактивных веществ, то они подобны обычным промышленным химическим загрязнениям, но отличаются повышенной токсичностью. Их влияние на организм постоянно изучается и тщательно проверяется.

Санитарными нормами установлены предельно допустимые концентрации (ПДК) (СН-245-71). Положим для ртути и свинца 0,01 мг/куб. м, для бензина 100 мг/куб. м, аммиака 20 мг/куб. м.

Определение требуемого воздухообмена.

Частичная или полная замена воздуха в помещении, содержащего вредные примеси, чистым атмосферным воздухом называется воздухообменом.

Исходные данные расчёта:

- количество вредных примесей;

- допустимое количество вредных примесей на

- количество вредных примесей в воздухе на , подаваемом в помещение.

Кратность воздухообмена:

Необходимый воздухообмен по газовым вредным выделениям определяется по формуле:

Величина необходимого воздухообмена, исходя из содержания в воздухе водяных паров, определяется по формуле:

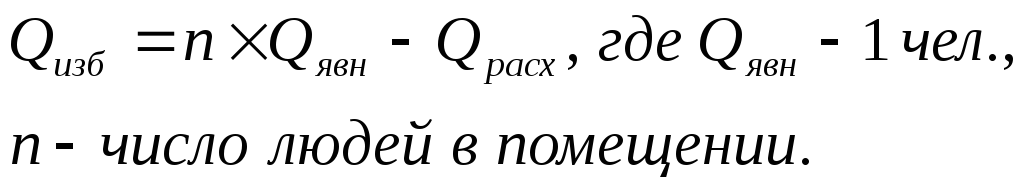

По санитарным нормам задаётся относительная влажность и температура воздуха в помещении. Для определения требуемого воздухообмена по избыточному теплу надо знать приход теплоты, количество его необходимое для восполнения потерь через ограждения. Соответственно разность между этими величинами даст величину избыточной теплоты. Требуемый воздухообмен найдём из выражения:

Для жилых помещений:

Поступления тепла в помещения.

Учитываются следующие источники тепловыделений: люди, оборудование, нагретые поверхности печей, сушилки и т.п. Q-тепловыделения людей, Q- тепловыделения от оборудования в Вт, для освещённых солнцем поверхностей

Теплопоступления за счёт солнечной радиации учитываются при солнечная радиация через стены не учитывается.

Способы организации воздухообмена.

Вентиляция бывает вытяжная и приточная. По способу перемещения воздуха естественная и механическая. Неорганизованная естественная вентиляция есть воздухообмен в помещениях, происходящий под влиянием разности давлений наружного и внутреннего воздуха и действия ветра через неплотности ограждающих конструкций, а также при открывании форточек, фрамуг и дверей. Этот вид вентиляции называется аэрацией. Подача воздуха в помещение или его удаление с помощью вентилятора называется искусственной вентиляцией. В общественных зданиях устраивают общеобменную приточно-вытяжную вентиляцию.

Определение естественного давления и расчёт

воздуховодов.

расстояние от центра вытяжного отверстия до устья вытяжной шахты. Расчётное естественное давление определяется для температуры наружного воздуха +5. Радиус действия допускается не более 8 м. Для нормальной работы

Скорости в каналах с естественной циркуляцией не превышают 0,5-0,6 м/с для верхнего этажа и каждого из последующих нижних на 0,1 м/с больше, но не более 1-1,5 м/с.

Методика расчёта воздуховодов .

1. При заданных объёмах воздуха, подлежащего перемещению по каждому участку каналов, принимают скорость его движения (W).

2. По объёму воздуха и принятой скорости определяют предварительно сечения каналов, по номограммам.

3. Сравнивают полученные суммарные сопротивления с располагаемым давлением. Если эти величины совпадают, по предварительно полученные сечения каналов могут быть приняты как окончательные.

Кондиционирование воздуха.

Кондиционирование воздуха относится к наиболее современным и технически совершенным способам создания и поддержания в помещениях условий комфорта для человека и оптимальных параметров воздушной среды для производственных процессов, обеспечения длительной сохранности ценностей культуры и искусства в общественных зданиях и т.п. Кондиционирование воздуха является большим достижением науки и техники в деле создания искусственного климата в закрытых помещениях.

Современные установки кондиционирования воздуха представляют собой комплекс технических средств, служащих для приготовления, перемещения и распределения воздуха, автоматического регулирования его параметров, дистанционного контроля и управления.

В зависимости от использования наружного и рециркуляционного воздуха различают прямоточные, рециркуляционные и частично рециркуляционные системы кондиционирования.

Газоснабжение.

Транспортирование газа на большие расстояния осуществляется газоперекачивающими станциями. Компрессорные станции строятся через каждые 120-150 км. Давление газа в магистральных трубопроводах р=5 МПа. При подходе магистральных газопроводов к населённым пунктам сооружаются ГРС (газораспределительные станции). На ГРС газ фильтруется, проходит регуляторы давления, одорируется метимеркаптаном или пропилмеркаптаном. В газораспределительных сетях давление газа не превышает 1,2 МПа. На ГРП газ поступает под давлением 0,6 МПа для питания топливом промышленных предприятий, сетей низкого давления бытовых потребителей. Назначение ГРП снижение давления газа и поддержание его на необходимом уровне. Помещение ГРП отапливается, так как для нормальной работы установленного в нём оборудования и контрольно-измерительных приборов температура воздуха в помещении должна быть не ниже +15 Отопление может быть водяным от тепловой сети или от индивидуальной котельной, которая отделяется капитальной стеной от помещения, где установлено оборудование, и имеет самостоятельный вход. Вентиляция ГРП осуществляется с помощью дефлектора (вытяжка) и жалюзийной решётки (приток), устроенной внизу двери. Электрическое освещение здания ГРП может быть внутренним во взрывобезопасном исполнении или наружным в обычном исполнении (кососвет).
