4. Лабораторная работа № 4 «Измерение потери напряжения в проводах линии»

1. Цель работы.

1. Установите основные закономерности потери напряжения в проводах при передаче электрической энергии на расстояние.

2. Оборудование.

1. Амперметр (0-0,5)А – 1 шт.

2. Вольтметр (0-100)В – 2 шт.

3. Прядок выполнения работы.

1. Записать технические характеристики измерительных приборов в таблицу 4.

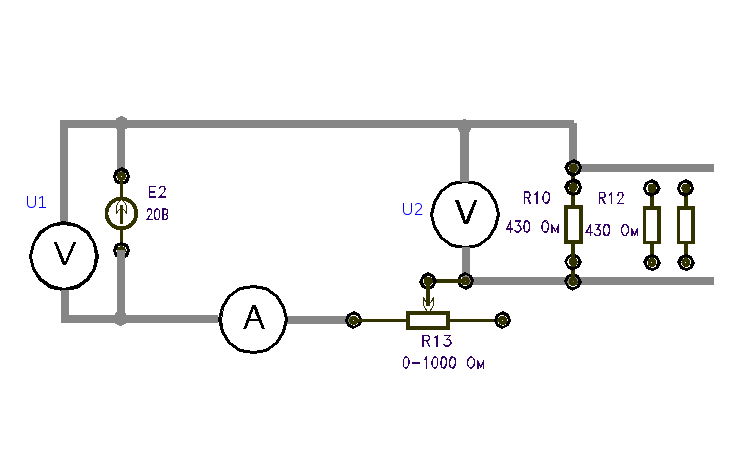

2. Изучить и собрать электрическую цепь (рис. 4).

Рис. 4.

3. Получив разрешение преподавателя, включить стенд и подать напряжение в схему от источника Е₂ порядка (90-100)В.

4. Изменяя число ламп от 0 до 5 записать показания приборов в таблицу 4. Длина линии определяется по одному из значений сопротивления линии R и заданными  и S.

5. Таблица показаний и расчетов.

Таблица 4.

№ п/п

Замеры

Расчеты

n

I

U1

U2

U

U%

P

R





S

l

В

А

В

В

В

%

Вт

Ом

%

м/Ом мм2

мм2

м

1

3,2

2

3

4

5

6

6. Расчетные формулы.

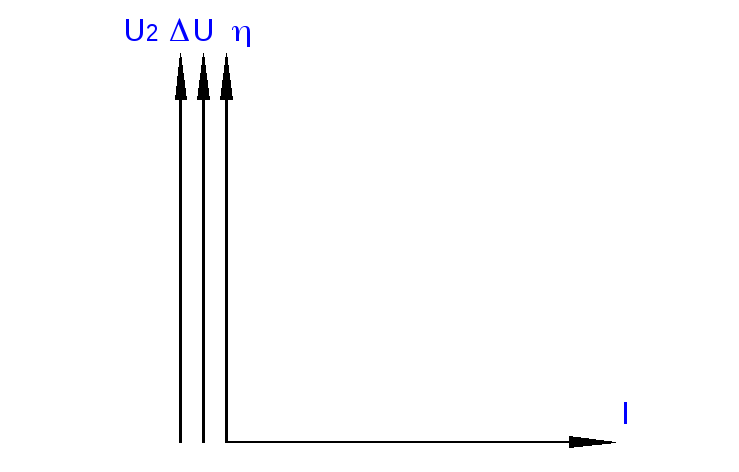

7. По данным таблицы построить графики зависимостей.

 = f(I); U₂ = f(I); U = f(I);

4. Сделать заключение по данной лабораторной работе.

1. Влияние отдельных факторов на потерю напряжения в линии.

2. Влияние отдельных факторов на потерю мощности в линии.

3. Зависимость к.п.д. от нагрузки.
