10.6 Средства обнаружения и засечки ядерных взрывов
Комплекс К-612-ОК (рисунок 10.30) предназначен для обнаружения ЯВ и определения их параметров, а также сбора и накопления информации о ЯВ.
Состав:
- станции засечки К-612-О – 3 шт.
- комплект К-612-ОП;
- групповой ЗИП
- техническая документация

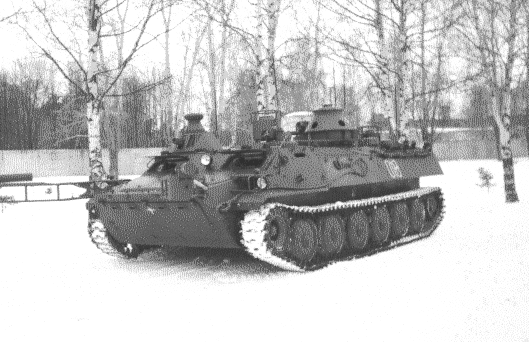

Рисунок 10.30 - Станция засечки К-612-О
Войсковая подвижная станция обнаружения ЯВ К-612-О предназначена для обнаружения ЯВ и определения их параметров в составе комплекса К-612-ОК в боевых условиях применения ядерного оружия.
Станция предназначена для работы на стоянке на позициях, обеспечивающих наилучшую прямую видимость светящейся области ЯВ.
Станция в автономном режиме работы одной станции, так и сопряженном режиме работы двух или трех станций определяет: время, азимут (пеленг) на взрыв, топографические координаты эпицентра, тротиловый эквивалент, тип ЯВ.
Параметры обнаруженных ЯВ со станций передаются в закодированном виде по УКВ радиоканалу на пункт сбора информации о ЯВ- приемный комплект К-612-ОП.
Станция К-612-О состоит из следующих основных систем и устройств:
- системы селекции и определения вида и типа взрыва взорванного боеприпаса (блок БД 1);
- системы азимута – системы пеленгования (блоки БА1, БА2, БА3 и светового пеленгатора БС 01М);
- системы приема и анализа СИ (блок БМ1, головок длительности БС-02М1, БС-02М2), данная система вместе с частью блока БА2 выполняет функцию системы мощности (системы определения тротилового эквивалента);
- радиодальномера (блоки БД2, БД3 - 2 шт., БД-4, БД5 - 2 шт.);
- аппаратуры передачи данных внутри комплекса АПД-1 (блоки БР1, БР3, УКВ- радиостанций Р-173-3 шт., одна из которых используется для служебной связи внутри комплекса);
- аппаратуры для передачи данных на пункт сбора информации АПД-2 (блок БР-2, УКВ - радиостанция Р-171М);
- оконечного телеграфного устройства - изделия П115Б;
- системы контроля и управления станций (блоки БК1, БК3, БК4 и БВ2);
- БЦВМ – изделие Е715-1.1/02;
- танковой навигационной аппаратуры ТНА-3 (ТНА-4);
- гирокомпаса 1Г17-1;
- прибора контроля радиационной обстановки ИМД-21Б;
- прибора химической разведки ВПХР;
- дезактивационного комплекта ИДК-1;
- системы вторичных источников электропитания (Б2 с блоками БВ4, БВ5, БВ6- 3 шт., БВ7, БВ1, БВ3, БВ8);
- аккумуляторов 12СТ-70М;
- бензоагрегата АБ-2;
- комплекта ЗИП (с блоком БК1 и ведомостью ЗИП);
- комплекта эксплуатационной документации.
Блоки (стойки) основных систем и устройств размещены на бронетранспортере типа МТ-ЛБ (многоцелевой гусеничный тягач – транспортер легкий бронированный).
Обнаружение и определение параметров ЯВ станцией К-612-О осуществляется по прямому световому и электромагнитному излучению. При этом станция устанавливается на позициях с уклоном не более 5 градусов.
Расчет станции – 3 человека: начальник станции, оператор, водитель-электромеханик, которые при работе станции в непрерывном режиме осуществляют несение боевого дежурства. Дежурство несет один человек – оператор или начальник станции (посменно), а водитель – электромеханик привлекается дежурным для обслуживания бензоагрегата при необходимости.
Силовая и ходовые установки, электрооборудование и устройства жизнеобеспечения тягача МТ-ЛБ гарантировано, работоспособны при температуре не ниже -40 0С.
При работе станции при пониженных температурах внутри аппаратного отсека при помощи штатных средств обогрева МТ-ЛБ должна поддерживаться температура не ниже –10 0С.
При работе станции в условиях температуры выше +35 0С должна быть обеспечена вентиляция штатными средствами МТ-ЛБ.
При радиоактивном заражении местности в месте установки станции аппаратура, бензоагрегат и заборная вентиляция должны быть выключены, включен двигатель и ФВУ - установка, станция своим ходом перемещена на запасную позицию с незараженной местность, внешние устройства и внешние поверхности дезактивированы после чего станция должна быть включена для работы на новой позиции.
Станция обеспечивает возможность включения аппаратуры в условиях инея и росы после выдержки аппаратуры в выключенном состоянии в течении 30 минут при выключенных средствах обогрева МТ-ЛБ;
Сохраняет работоспособность после воздействия дождя и после транспортирования своим ходом по дорогам оговоренным в эксплуатационной документации на МТ-ЛБ, а также воздушным и железнодорожным транспортом (габарит станции удовлетворяет требованиям железнодорожного габарита 02Т).
Станция имеет следующие рабочие режимы:
Автономный режим работы одной станции;
Сопряженный режим работы в составе комплексе (трех или двух станций), при этом одна (любая) станция может работать в режиме ведущей, остальные в режиме ведомых;
Режим работы по замыслу учений (работа по ЗУ);
Аварийный режим:
- при неисправности блока селекции БД1 (отключенной селекции по ЭМИ);
- при неисправности в блоках БС-02М1 и БС-02М2 (отключенной селекции по свету);
- при неисправностях радиопеленгатора и системы БА (отключенном стробировании радиопеленгатора).
Режим контроля:
- автономный контроль аппаратуры станции:
- контроль системы питания;
- контроль функционирования аппаратуры комплекса в режиме работы по ЗУ.
Комплект К-612-ОП предназначен для сбора и накопления информации о ЯВ путем приема кодограмм, передаваемых по радиоканалу станций К-612-О и регистрации их на ленте телеграфного устройства П-115Б.
Комплект устанавливается у потребителя информации.
Состав комплекта:
- Р-171М;
- оконечное телеграфное устройство-телеграф. Аппарат П-115Б;
- АКБ 12СТ-70М;
- бензоагрегат типа АБ-1;
- комплект антенного устройства (мачта – 11м.);
- штыревая антенна;
- ЗИП;
- комплект технической документации.
