3. Тарировка расходомеров

Тарировка - то же, что и тарирование – проверка правильности показания измерительных приборов по сравнению со стандартными значениями.

Для практического использования формулу (3) удобнее представить в виде

Q=αA _{, (5)}

где A - постоянная расходомера (безразмерная величина), зависит от условий его работы: неравномерности поля скоростей, мест отбора давлений, длины прямого участка перед СР и др.;

Δh - разность показаний измерителя давлений (дифференциального ртутного манометра (ДРМ)) до и после СР, визуально наблюдаемая на приборе, [м вод. ст.].

Пересчет показаний ДРМ Δh, используемого в лабораторной работе в качестве измерителя давлений, из мм рт.ст. в м вод.ст. необходимо произвести следующим образом:

1. полученные показания ДРМ Δh (в мм рт.ст.) перевести в мм вод.ст. Δh* из соотношения ;

2. расчитанные Δh* подставить в приведенную формулу и найти необходимое значение h (в м вод.ст.):

(6)

Вид расчетной формулы для всех типов СР одинаков, отличие заключается лишь в числовых значениях коэффициентов расхода a, который может быть определен для нормализованных, стандартных СР по таблицам и диаграммам. Но в этом случае должны строго выдерживаться технологические условия изготовления расходомера и его монтажа.

На практике, однако, особенно в условиях промышленности, выдержать строгое соответствие стандарту не удается. Поэтому возникает необходимость тарировки расходомера, то есть опытного установления значения, коэффициента расхода и характера его изменения во всем диапазоне измерения (области использования СР в установке).

4. Описание лабораторных установок

Схема установки для тарировки трубы Вентури показана на рис. 6, для тарировки сопел и диафрагм - на рис. 7.

Рис. 6. Схема

лабораторной установки для тарировки трубы

Вентури

Первая (рис. 6) включает: ртутный дифференциальный манометр 3 для измерения перепада давления Δh, трубу Вентури 4 и мерный бак 5 для определения объемного расхода; вентили 1 и 2 служат для измерения расхода.

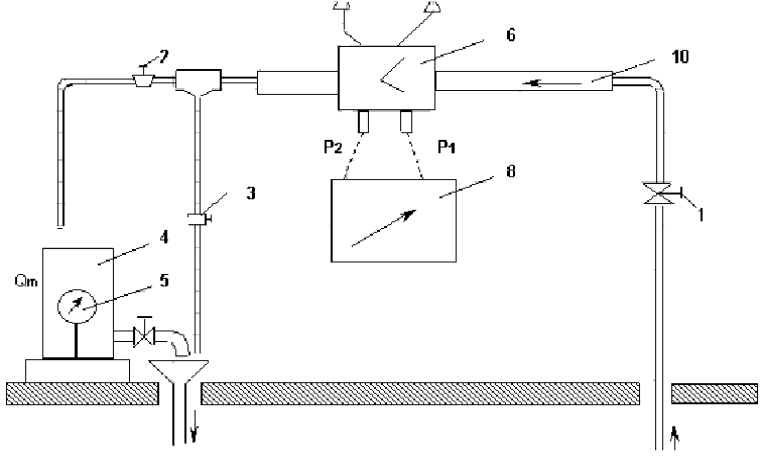

Рис. 7. Схема лабораторной установки для тарировки диафрагм и сопел

Установка для тарировки диафрагм и сопел включает: бак 4, установленный на весах 5, обойму 6, в которую помещаются сопла и диафрагмы, жидкостный манометр (П-образный) 7 (возможна также установка дифманометра 8)

и регулировочные краны и вентили 1, 2, 3.

Перепад давления здесь определяется в метрах водного столба или в единицах градуировочной шкалы дифманометра 8.

5. Порядок выполнения лабораторной работы

1. После запуска насоса (лаборантом) при закрытых кране 2 и вентиле 1 и полностью открытом кране 3 (для схемы на рис. 7) и при закрытом вентиле 1 и полностью открытом вентиле 2 (рис. 6) постепенно открывая вентиль 1 (рис. 6) и вентиль 1 (рис. 7) установить максимально возможный перепад Δh_max на дифманометре.

2. Определить расход с помощью бака и секундомера: Q = ,

где W -объем, t - интервал времени измерения наполнения объема.

3. Оперируя краном 3 и вентилем 1 (рис. 7) или только вентилем 1 (рис. 6), уменьшить расход через СР и вновь измерить перепад давления Δh.

4. Повторить измерения для 6 опытов.
