5.2. Проектування блискавкозахисту

Блискавка небезпечна тим, що удар її у незахищений або неправильно захищений об’єкт становить небезпеку не тільки для устаткування, а й для людей. Довжина каналу блискавки досягає у середньому 5 км. Канал блискавки має температуру 20000⁰С і вище. Блискавка проплавляє метал товщиною 4 мм, крім того, вона руйнує споруди з каменю, бетону, цегли.

Захист споруд від прямих ударів блискавки здійснюється за допомогою блискавковідводів. Будь-який блискавковідвід складається з трьох основних частин: блискавкоприймача, який безпосередньо сприймає удар блискавки; струмовідводу (спуску), що з’єднує блискавкоприймач із заземлювачем; заземлювача, через який струм блискавки стікає у землю. За типом блискавкоприймача блискавковідводи поділяються на стержневі і тросові.

Необхідно спроектувати поодинокий тросовий блискавковідвід, який розміщується на опорі поряд із спорудою. Кінцева мета розрахунків – визначити довжину блискавковідводу, яка є достатньою для захисту споруди від ударів блискавки.

Послідовність виконання роботи:

1. Визначити середньорічну можливу кількість ударів блискавки N у споруду, що не має блискавкозахисту:

N = ( S + 6h_х )∙(L + 6h_х) ∙ n∙10^-6,

де S - ширина захищуваної споруди, м;

L - довжина споруди, м;

n - середньорічна кількість ударів блискавки на 1 км² земної поверхні;

h_х - найбільша висота споруди, м.

Дані для розрахунків беруть з Додатку В.

Згідно СН 305 – 77 є дві зони захисту блискавковідводами: А і Б, тобто частини простору, всередині якого споруда захищена від прямих ударів блискавки з певним ступенем надійності. У зоні А забезпечується ступінь надійності 99,5% і вище, а в зоні Б - 95% і вище.

Під час розрахунків слід враховувати, що найменша відстань від блискавковідводу до споруди повинна бути не менше а, м ( щоб запобігти занесенню потенціалів у споруду) (рис.4а).

2. Зона захисту поодинокого тросового блискавковідводу має габарити (рис.4б).

Параметри зон захисту наведені в таблиці 1.

Таблиця 1.

Параметри зон захисту

	Зона А	Зона Б
Ho	0,85h	0,92h
ro	(1,35 - 0,0025h)h	1,7h
rx	(1,35 – 0,0025h)(h – hx / 0,85)	1,7(h – hx / 0,92)

3. Визначити висоту опори троса:

hоп = h + 3м;

де h – висота троса в точці найбільшого провисання, м.

4. Визначити графічно радіус кола rx зони захисту на висоті споруди hx, що захищається.

5. Розрахувати параметри зон захисту А і Б тросового блискавковідводу.

6. Побудувати зону захисту поодинокого тросового блискавковідводу.

7. Сформулювати висновки з роботи.

а)

б)

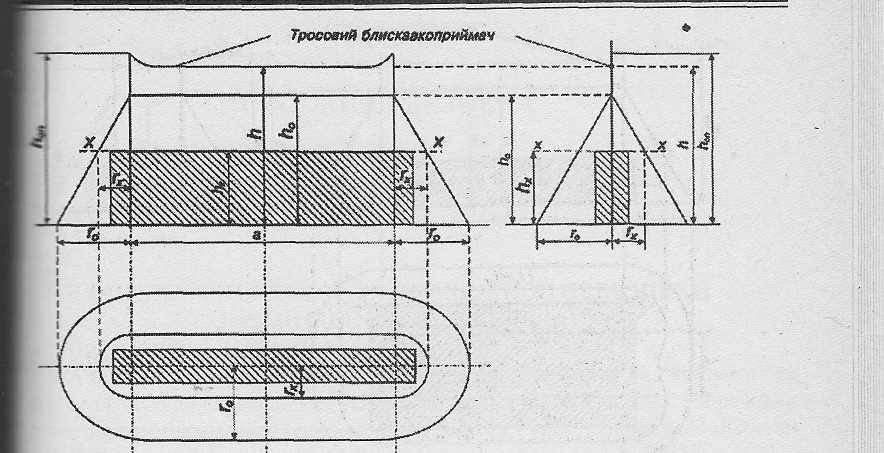

Рис. 4. Зона захисту поодинокого тросового блискавковідводу

а) схема визначення r_х; б) схема параметрів зони захисту

Висновки Список літератури

1. Князевский Б.А. Охрана труда в электроустановках. – М.: Энергоатомиздат, 1983. -354с.

2. Орлов Г.Г. Инженерные решения по охране труда в строительстве/: Справочник строителя. - М.: Стройиздат, 1985. - 458с.

3. Крикунов Г.М., Резніченко П.Т., Охорона праці в будівництві. – К.: 1994. -298с.

4. Русин В.И. и др. Охрана труда в строительстве. Инженерные решения. – К.: 1990. - 356с.

5. Пістун І.П., Кіт Ю.В., Березовецький А.П. Практикум з безпеки життєдіяльності: Навчальний посібник. – Суми: Видавництво «Університетська книга», 2004. – 232с.

6. Височан І.М. та ін. Безпека життєдіяльності: Навчальний посібник / За заг. ред. канд. техн. наук Пістуна І.П. – Львів «Ліга-Прес», 2011. – 430с.

ДОДАТКИ

Додаток А

МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ЛЬВІВСЬКИЙ АВТОМОБІЛЬНО-ДОРОЖНІЙ КОЛЕДЖ НАЦІОНАЛЬНОГО УНІВЕРСИТЕТУ «ЛЬВІВСЬКА ПОЛІТЕХНІКА»

ОЦІНКА ІНЖЕНЕРНОГО ЗАХИСТУ ПРАЦІВНИКІВ

ВІД НЕБЕЗПЕК ВИРОБНИЧОГО ТА ПРИРОДНОГО ХАРАКТЕРУ

Пояснювальна записка до розрахунково-графічної роботи з дисципліни «Безпека життєдіяльності»

Виконав………………………. ……………………….ст. гр……………….

………………………………………………………………………………...……..

Прийняв………………………………………………………………………

Львів – 2011
