2. Дополнительные расчёты коэффициента защищённости противорадиационного укрытия.
Таблица дополнительных расчетов
Сечение здания |
Вес 1 м2 конструкции Кгс/м2 |
1- αт стен |
Приведённый вес Gпр кгс/м2 |
Суммарный вес против углов Gα, Кгс/м2 |
|
А – А Г – Г 1 – 1 3 – 3 |
1550 1550 1550 1550 |
0.06 0,016 0.08 0,01 |
0,94 0,845 0,92 0,99 |
1457 1309 1426 1535 |
Gα1=1727,24 Gα2=1712,92 Gα3=1426 Gα4=1457 |
1. Ширина мешка с песком 50 см = 0,5 м.
2. Объём массы песка 2000 – 2200 кгс/м2.
3. Определяем вес 1 м2.
2200 *· 0,5=1100 кгс/м2.
Определяем вес 1 м2.конструкции
А – А =1550
Г – Г =1550
1 – 1 =1550
3 – 3 =1550
4. Уменьшаем площадь оконных проёмов на 50%.
5. Определяем суммарный вес против углов Gα.
Gα1=192.24+1535=1727,24
Gα2=132,24+211,68+1309=1712,92
Gα3=1426 ;
Gα4=1457 ;
6. Определяем коэффициент, учитывающий долю радиации, проникающей через наружные и внутренние стены.
10
7. Укладываем слой грунта на перекрытие 30 см = 0,3 м.
8. Объём массы грунта
1600 – 1800 кгс/м2;
Определяем вес 1 м2 перекрытия грунта:
1800 *· 0,3=540 кгс/м2.
9. Определяем коэффициент перекрытия.
Кпер=(700+80)=70+(80*0,5)=110
V1=0,046
К0= 0.8*0.02=0.016
α = 40 /2016 =0,02
Км=0,45
Кш=0,47
10. Определяем коэффициент стены.
Кст (1426)=(1300+126)=8000+(126*10)=9260
11. Определяем коэффициент защищённости укрытия.
0,65*9260*110*10
0,046*9260*10+(1-0,47)*(0,016*9260+1)*110*0,45 =114,3
Коэффициент защищённости равен Кз=114,3, это больше 100, следовательно здание соответствует нормированным требованиям и может быть использовано в качестве противорадиационного укрытия.
Задача №1.
Рассчитать границы очага ядерного поражения и радиуса зон разрушения после наземного ядерного взрыва мощностью Q1=75 кТ. Построить график и сделать вывод.
Дано: Q1=75 кТ Q2=100 кТ Rп=1,9 км Rсиль.=2,6 км Rср.=3,2 км Rсл.=5,3 км |
Rп; Rсиль; Rср.; Rсл. Зона полных разрушений – 50 кПа; Зона сильных разрушений – 30 кПа; Зона средних разрушений – 20 кПа; Зона слабых разрушений – 10 кПа; |
;;

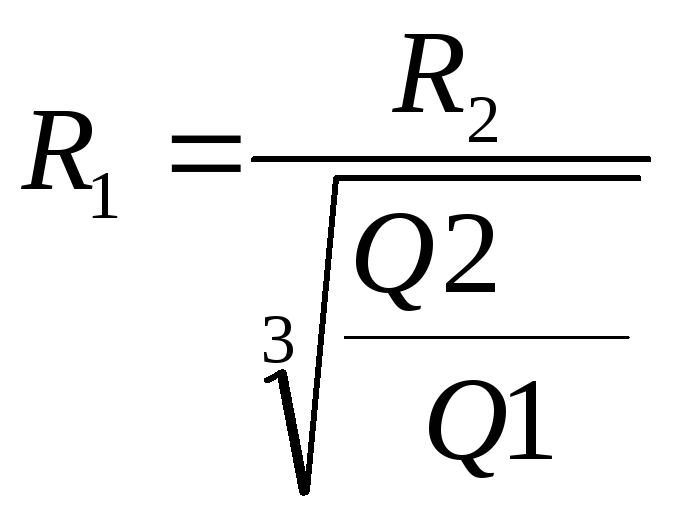

1,9/1,09=1,74 км
2,6/1,09=2,38 км
3,2/1,09=2,93 км
5,3/1,09=4,86 км
Вывод: После наземного ядерного взрыва мощностью Q1=75 кТ, зона полных разрушений составила 3,48км,в данной зоне здания получат разрушение стен, образование сплошных завалов, люди получают травмы не совместимые с жизнью; зона сильных разрушений составила 2,38км,в данной зоне происходит обрушение чердачных перекрытий, появление трещин в здании, разрушение части стен и перекрытий нижних этажей и подвалов, восстановлению здание не подлежит, люди получают контузии всего организма, переломы, кровотечения из носа и ушей; зона средних разрушений составила 2,93км, в данной зоне возникают трещины в верхних этажах зданий, происходит разрушение оконных, дверных заполнителей и лёгких перегородок, нижние этажи зданий пригодны для временного размещения людей, здание можно отремонтировать; зона слабых разрушений составила 4,86км,в данной зоне происходит разрушение внутренних перегородок, оконных заполнителей, кровли, нижние этажи и подвалы пригодны для размещения людей.
